Ce este un sistem de cuibărit pentru piele Vision și cum maximizează randamentul de ascundere?

Un sistem de imbricare de viziune a pielii este un sistem de scanare și optimizare software bazat pe cameră, integrat într-o mașină CNC de tăiat piele. Scanează fiecare piele pentru a-și mapa limitele utilizabile și pentru a identifica zonele defecte, apoi aranjează automat modelele de tăiere în zona utilizabilă pentru a maximiza randamentul materialului. În producție, acest sistem oferă în mod constant cu 8-15 puncte procentuale mai multă piele utilizabilă pe piele în comparație cu aspectul manual - o îmbunătățire a randamentului care reduce direct costul materialului pe piesă finită.

Pentru producătorii care decupează piele naturală pentru interioare de automobile, tapițerie de mobilier, încălțăminte sau articole din piele, sistemul de vizionare este cea mai eficientă tehnologie pentru controlul costului materialului. Acest ghid explică cum funcționează sistemul, ce face fiecare componentă, cum gestionează diferite tipuri de defecte și ce îmbunătățiri ale randamentului sunt realiste în producție.

De ce pielea autentică necesită o abordare specializată în cuibărire

Pielea naturală este fundamental diferită de materialele sintetice ca substrat de tăiere. O rolă de piele PU sau o foaie de material de garnitură din cauciuc are dimensiuni uniforme, grosime constantă și fără defecte - software-ul de imbricare trebuie pur și simplu să aranjeze modelele în mod eficient într-o zonă dreptunghiulară.

O piele de piele naturală nu este niciunul dintre aceste lucruri.

Forma neregulată. Fiecare piele de vacă, piele de oaie sau piele de porc are un contur unic, neregulat. Marginile burticii sunt curbate și neuniforme; zonele picioarelor creează adâncituri concave; forma generală variază semnificativ între animalele individuale. Nu există o „dimensiune a foii” standard în care să se cuibărească – fiecare ascunde își definește propria limită unică utilizabilă.

Grosimea variabila. Grosimea variază pe o singură piele, de obicei de la 1,5–2,5 mm pe spate și umăr până la 0,8–1,2 mm pe burtă și picioare. Pentru aplicațiile în care este specificată grosimea minimă (huse pentru scaune auto, încălțăminte premium), modelele trebuie plasate în zone care îndeplinesc cerințele de grosime.

Defecte naturale. Fiecare piele autentică conține defecte - zone care sunt inutilizabile sau nedorite pentru produsele finite. Tipurile comune de defecte includ:

• Cicatrici și răni vindecate de la sârmă ghimpată, mușcături de insecte sau branding

• Neregularități ale granulelor - zone în care granulația de suprafață este perturbată sau inconsecventă

• Urme de vene — modele de vene vizibile pe pielea subțire a burticii

• Găuri și lacrimi — de la daune de procesare sau cauze naturale

• Pete subțiri - zone în care pielea este sub specificația de grosime minimă

La tăierea manuală, un operator evaluează vizual fiecare piele și încearcă să evite aceste defecte atunci când poziționează modelele de tăiere. Precizia acestei evaluări – și eficiența modelului rezultat – depinde în totalitate de experiența și atenția operatorului. Rezultatul este un randament inconsecvent și o calitate inconsecventă.

Sistemul de imbricare vizuală înlocuiește această evaluare manuală cu un proces sistematic, repetabil, bazat pe software.

Cele patru componente ale unui sistem de cuibărit de piele Vision

Componenta 1: matrice de camere

Sistemul de viziune folosește una sau mai multe camere de înaltă rezoluție montate deasupra mesei de tăiere. Când pielea este așezată pe masă, camerele surprind o imagine completă a întregii suprafețe de piele.

Specificațiile camerei care contează:

• Rezoluție: rezoluția mai mare permite detectarea mai precisă a defectelor și maparea contururilor. Sistemele de nivel de producție folosesc camere cu rezoluție suficientă pentru a detecta defecte de până la 5-10 mm pe o piele completă.

• Zona de acoperire: matricea de camere trebuie să acopere întreaga zonă de lucru a mesei de tăiat fără puncte moarte. Pentru mașinile de format mare cu suprafețe de lucru de 1600 × 2500 mm sau mai mari, sunt utilizate în mod obișnuit mai multe camere, iar imaginile lor sunt îmbinate împreună prin software.

• Iluminare: Iluminarea constantă și uniformă este esențială pentru o analiză precisă a imaginii. Sistemul de viziune include iluminare controlată - de obicei matrice LED - care elimină umbrele și reflexiile care ar interfera cu detectarea defectelor.

Procesul de scanare durează 30-60 de secunde pentru o piele de vacă plină. În acest timp, operatorul poate pregăti următoarea piele sau poate colecta bucăți tăiate din ciclul anterior.

Componenta 2: Software de recunoaștere a contururilor

Software-ul de recunoaștere a contururilor procesează imaginea camerei pentru a identifica limita precisă a zonei de piele utilizabilă.

Cum funcționează recunoașterea conturului:

1. Software-ul analizează contrastul dintre suprafața de piele și suprafața mesei de tăiere

2. Urmează granița ascunsului la rezoluție înaltă, captând curbele neregulate ale marginii ascunsei

3. Acesta generează o hartă digitală de contur - o reprezentare vectorială precisă a limitei exterioare a ascunsului

4. Această hartă de contur definește zona în care pot fi plasate modelele

Precizia recunoașterii contururilor: sistemele de nivel de producție realizează o precizie de cartografiere a contururilor de ±2–5 mm, care este suficientă pentru scopul de optimizare a imbricației. Harta de contur este utilizată pentru a preveni plasarea tiparelor cu orice parte în afara limitei ascunse - o eroare de plasare care ar produce o piesă defectă.

Componenta 3: Software de detectare a defectelor

Detectarea defectelor este componenta cea mai solicitantă din punct de vedere tehnic a sistemului de imbricare vizuală. Software-ul trebuie să facă distincția între variația normală a suprafeței pielii (textura granulelor, variația naturală a culorii) și defecte reale (cicatrici, găuri, pete subțiri) care ar trebui evitate.

Cum funcționează detectarea defectelor:

Software-ul folosește algoritmi de analiză a imaginii pentru a identifica anomaliile de pe suprafața ascunsului. Diferite tipuri de defecte au semnături vizuale diferite:

Software-ul marchează fiecare defect identificat ca o zonă de excludere - o zonă în care modelele tăiate nu pot fi plasate. Mărimea zonei de excludere este de obicei setată puțin mai mare decât defectul detectat pentru a oferi o marjă de siguranță.

Sensibilitatea de detectare a defectelor este reglabilă. Pentru articolele din piele premium unde orice neregularitate a suprafeței este inacceptabilă, sensibilitatea poate fi setată la un nivel ridicat, identificând și excluzând chiar și variațiile minore ale granulelor. Pentru aplicațiile industriale în care doar defectele structurale contează, sensibilitatea poate fi setată mai mică pentru a maximiza randamentul, permițând variații cosmetice minore.

Revizuirea și anularea operatorului. După detectarea automată a defectelor, operatorul examinează harta defectelor de pe ecran și poate adăuga sau elimina manual zonele de excludere. Acest pas de revizuire umană prinde defectele pe care sistemul automat le poate rata (în special variații subtile de cereale) și elimină falsele pozitive (zonele pe care sistemul le-a semnalat ca defecte, dar care sunt de fapt acceptabile).

Componenta 4: Software de imbricare inteligent

Cu harta de contur și zonele de excludere a defectelor definite, software-ul de imbricare rezolvă problema de optimizare: cum să aranjați modelele de tăiere necesare în zona utilizabilă pentru a maximiza randamentul materialului.

Problema de optimizare a imbricatului:

Dat:

• O zonă utilizabilă definită de conturul ascuns minus zonele de excludere a defectelor

• Un set de modele de tăiat (cu forme, dimensiuni și constrângeri definite)

• Constrângeri pentru fiecare model (direcția granulației, distanța minimă etc.)

Găsi:

• Aranjamentul modelelor care maximizează numărul de modele tăiate din această piele (sau minimizează zona de deșeuri)

Aceasta este o problemă de optimizare complexă din punct de vedere matematic – legată din punct de vedere matematic de problema „bină de ambalare”, care este NP-hard. Software-ul de imbricare folosește algoritmi euristici (algoritmi genetici, recoacere simulată sau metode de optimizare proprietare) pentru a găsi soluții aproape optime în câteva secunde.

Constrângeri pe care software-ul de imbricare se ocupă de:

• Direcția granulelor: Modelele care trebuie tăiate cu granulația curgând într-o direcție specifică (de exemplu, panourile din spătarul scaunelor trebuie să aibă granulație care rulează vertical) sunt constrânse la orientarea corectă. Software-ul respectă această constrângere, optimizând totodată plasarea.

• Distanță minimă: modelele trebuie să mențină o distanță minimă unul de celălalt și de marginea pielii pentru a asigura tăieturi curate și integritatea structurală a pielii între piese.

• Prioritate model: Dacă ascunderea nu poate găzdui toate modelele necesare, software-ul acordă prioritate modelelor cu valoare mai mare sau mai importante.

• Excluderea defectelor: Nicio parte a niciunui model nu se poate suprapune cu o zonă de excludere a defectelor.

• Zone de grosime: pentru aplicații cu cerințe minime de grosime, modelele pot fi limitate la zonele de piele care îndeplinesc specificațiile de grosime (necesită integrarea cu maparea grosimii, o caracteristică avansată).

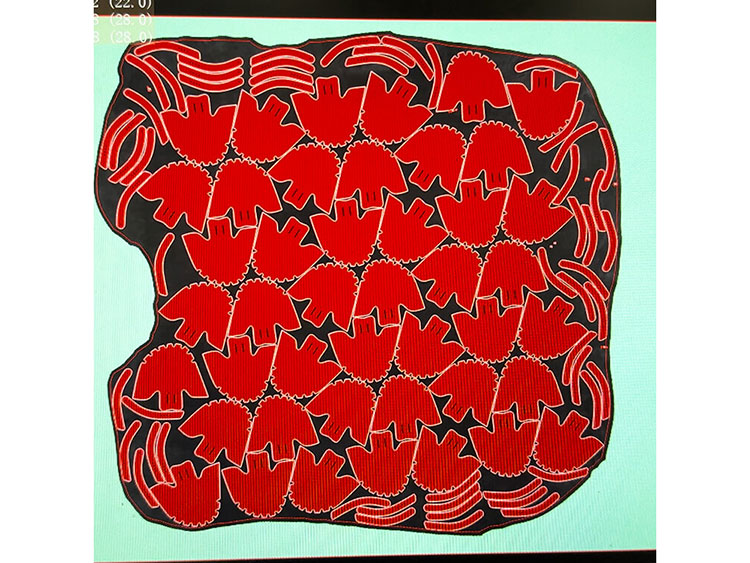

Rezultat imbricare: Software-ul generează un aspect vizual care arată toate modelele poziționate pe piele, cu indicatori codați de culoare pentru fiecare model. Operatorul revizuiește aspectul, poate face ajustări manuale dacă este necesar și îl aprobă pentru tăiere. Dispunerea aprobată este apoi trimisă la mașina de tăiat CNC ca program de tăiere.

Cum Vision Nesting îmbunătățește randamentul materialului: numerele

Îmbunătățirea randamentului din cuibărirea vizuală provine din două surse: cartografierea mai precisă a conturului (folosind mai multă suprafață efectivă utilizabilă a pieilei) și aranjarea mai eficientă a modelelor (potrivirea mai multor modele în zona disponibilă).

Sursa 1: Utilizarea precisă a conturului

La tăierea manuală, operatorii adaugă în mod obișnuit o marjă de siguranță conservatoare în jurul marginii ascunsului - evitând ultimii 20-40 mm din perimetrul pielii pentru a se asigura că modelele nu se extind dincolo de zona utilizabilă. Această abordare conservatoare risipește o fâșie semnificativă de piele utilizabilă în jurul întregului perimetru de piele.

Pentru o piele de vacă tipică cu un perimetru de aproximativ 5.000 mm, o marjă medie de siguranță de 25 mm risipește aproximativ 0,125 m² de piele utilizabilă - aproximativ 3–5% din suprafața totală a pieii.

Sistemul de vizionare mapează conturul ascunsului cu o precizie de ±2–5 mm, permițând plasarea modelelor la 5–8 mm de marginea reală a ascunsului. Numai aceasta recuperează 2–4% din pielea utilizabilă în comparație cu marginile conservatoare manuale.

Sursa 2: Aranjament eficient de model

Algoritmul de optimizare al software-ului de imbricare depășește în mod constant aranjarea manuală a modelelor. Îmbunătățirea este cea mai semnificativă atunci când:

• Multe modele mici sunt tăiate dintr-o singură piele (componente de încălțăminte, piese mici de articole din piele) - software-ul poate găsi aranjamente pe care un om nu le-ar lua în considerare

• Formele neregulate ale modelului creează provocări complexe de potrivire — software-ul evaluează mii de aranjamente posibile pentru a găsi cea mai bună potrivire

• Mai multe tipuri de modele sunt tăiate simultan - software-ul poate amesteca diferite tipuri de model pentru a umple golurile care ar fi irosite la tăierea cu un singur model

Îmbunătățirea tipică de la imbricarea software-ului față de aranjarea manuală: 5-12 puncte procentuale, în funcție de complexitatea modelului și amestec.

Îmbunătățirea combinată a randamentului

Impactul asupra randamentului în lumea reală în funcție de industrie

Piele de interior auto

Utilizare obișnuită a pieilor: 60–150 de piei pe zi pentru un furnizor de piele pentru automobile de dimensiuni medii

Costul obișnuit al pielii: 80 USD–150 USD per piele (piele de vacă de calitate auto)

Îmbunătățirea randamentului: 10–13 puncte procentuale

La 100 de piese/zi × 120 USD/ascunde × 11% îmbunătățire a randamentului × 250 de zile lucrătoare:

Economie anuală de material: ~330.000 USD

Pentru furnizorii de automobile, această îmbunătățire a randamentului este principala justificare financiară pentru Investiție în mașină de tăiat piele CNC . Perioada de rambursare este de obicei de 3-8 luni doar din economii de materiale.

Mobila si Tapiterie

Utilizare tipică a pieilor: 20–80 de piei pe zi pentru un producător de canapele

Costul tipic pentru piele: 60 USD–120 USD per piele

Îmbunătățirea randamentului: 8–12 puncte procentuale

Tăierea pielii de mobilier implică adesea panouri mari (huse de perne pentru scaune, panouri din spate) unde provocarea de cuibărit este potrivirea eficientă a modelelor mari în jurul marginilor neregulate ale pielii și zonelor defecte.

Fabricarea încălțămintei

Utilizarea obișnuită a pieilor: 30–100 de piei pe zi pentru un producător de pantofi

Costul tipic pentru piele: 50 USD–100 USD per piele

Îmbunătățirea randamentului: 10–15 puncte procentuale

Tăierea încălțămintei implică multe modele mici (fețe, căptușeli, bucăți de limbă, călcâi) din fiecare piele. Numărul mare de bucăți mici face ca problema de optimizare a imbricației să fie deosebit de complexă – iar avantajul software-ului față de aranjarea manuală este cel mai mare în acest scenariu.

Articole din piele (genți, portofele, accesorii)

Utilizare tipică a pieilor: 10–40 de piei pe zi

Costul obișnuit al pielii: 80 USD–200 USD per piele (piele premium pentru bunuri de lux)

Îmbunătățirea randamentului: 8–13 puncte procentuale

Pentru articolele din piele de lux unde costul pieilei este cel mai mare, chiar și o îmbunătățire modestă a randamentului generează economii semnificative de costuri. Capacitatea de evitare a defectelor este deosebit de valoroasă - o cicatrice sau o neregularitate a granulelor pe o geantă de mână de lux reprezintă o respingere a calității, iar evitarea sistematică a defectelor reduce ratele de reluare și respingere.

Vision Nesting vs. Standard Nesting: Care este diferența?

Nu toate mașinile CNC de tăiat piele includ un sistem de viziune. Unele mașini folosesc software de imbricare standard – care optimizează aranjarea modelului pe o zonă dreptunghiulară – fără scanarea ascunsă bazată pe cameră.

Imbricarea standard este potrivită pentru: Piele sintetică (PU, PVC, microfibră), țesături compozite, foi de spumă, foi de garnitură - orice material care vine în format dreptunghiular uniform, fără defecte.

Cuibarea vizuală este necesară pentru: Piele naturală (piele de vacă, piele de oaie, piele de porc) — orice material cu formă neregulată și defecte naturale.

Acesta este motivul pentru care al lui Shilai Mașinile CNC de tăiat piele pentru piele naturală includ sistemul de viziune ca componentă de bază, în timp ce mașinile pentru materiale compozite, spumă și garnituri utilizează software standard de imbricare optimizat pentru materialele respective.

Pentru comparație, software-ul inteligent de cuibărit folosit în Shilai's Mașinile de tăiat materiale compozite optimizează aspectul modelului pe role și foi de țesătură dreptunghiulară - realizând economii de material de până la 15% printr-o aranjare eficientă, dar fără capacitățile de detectare a conturului și defectelor pe care le necesită pielea naturală.

Compatibilitatea software și integrarea fluxului de lucru

Sistemul de imbricare de viziune este conceput pentru a se integra în fluxurile de producție existente cu întreruperi minime.

Compatibilitatea fișierelor de design:

Software-ul de imbricare acceptă formate standard de fișiere de design utilizate în articole din piele și design auto:

• DXF (AutoCAD)

• AI (Adobe Illustrator)

• SVG

• CorelDRAW (CDR)

• PLT

Bibliotecile de modele pot fi construite în timp — odată ce un model este importat și configurat (cu constrângeri de direcție a granulelor, setări de prioritate etc.), acesta este stocat în biblioteca de software și disponibil pentru toate lucrările viitoare de tăiere.

Flux de lucru pentru o serie de producție tipică:

1. Selectați modele din bibliotecă pentru comanda curentă de producție

2. Așezați pielea pe masa de tăiat

3. Scanare — camera captează imaginea ascunde (30–60 de secunde)

4. Revizuire — operatorul verifică harta defectelor, efectuează ajustări dacă este necesar (1–2 minute)

5. Nest — software-ul generează un aspect optimizat (10–30 de secunde)

6. Aprobare — operatorul confirmă aspectul

7. Tăiere — mașina CNC taie toate modelele (3-10 minute pe piele)

8. Colectați — operatorul îndepărtează bucățile tăiate și deșeurile

Timp total per piele: 5–15 minute , comparativ cu 20–45 de minute pentru aranjarea și tăierea manuală.

Evaluarea calității sistemului Vision Nesting: Ce să căutați

Nu toate sistemele de imbricare vizuală funcționează la fel. La evaluarea unui Mașină CNC de tăiat piele cu viziune, evaluează aceste capacități specifice:

Precizia detectării defectelor

Solicitați furnizorului să demonstreze detectarea defectelor pe o piele cu defecte cunoscute. Sistemul ar trebui:

• Identificați toate defectele semnificative (cicatrici, găuri, neregularități ale granulelor)

• Produce false pozitive minime (semnalarea pielii acceptabile ca defecte)

• Permite examinarea operatorului și corectarea manuală

Un sistem cu detecție slabă a defectelor – fie lipsește defecte reale, fie generează false pozitive excesive – fie va produce piese defecte, fie va pierde pielea utilizabilă.

Performanța algoritmului de imbricare

Solicitați un test de comparare a randamentului: tăiați aceeași piele de două ori, o dată cu cuib manual și o dată cu sistemul de cuibărit cu viziune, folosind același set de modele. Măsurați numărul de modele tăiate din fiecare metodă. Sistemul de cuibărit vizual ar trebui să producă în mod constant cu 8-15% mai multe modele din aceeași piele.

Viteza de scanare

Timpul de scanare afectează direct debitul de producție. Un sistem care durează 3-5 minute pentru a scana o piele creează un blocaj care limitează capacitatea efectivă de tăiere a mașinii. Sistemele de nivel de producție completează scanarea ascunsă în 30-60 de secunde.

Utilizabilitatea software-ului

Interfața operatorului ar trebui să fie intuitivă. Operatorii ar trebui să fie capabili să revizuiască harta defectelor, să facă ajustări și să aprobe aspectul de imbricare în 1-3 minute fără instruire specializată. Software-ul complex sau neintuitiv crește riscul erorilor operatorului și încetinește producția.

Integrare cu mașina de tăiat

Sistemul de viziune și mașina de tăiat ar trebui să fie complet integrate - aspectul de imbricare ar trebui să se transfere direct în programul de tăiere fără conversie manuală a fișierelor sau reintroducerea. Orice pas manual în acest transfer introduce risc de eroare și adaugă timp.

Mașini de tăiat piele Shilai CNC cu Vision Nesting

Mașinile de tăiat piele naturală de la Shilai integrează sistemul de imbricare vizuală ca o caracteristică standard, cu matrice de camere, software de detectare a defectelor și optimizare de imbricare, toate configurate pentru utilizare în producție.

Gama completă de Mașinile de tăiat piele Shilai includ modele pentru fiecare scară de producție și aplicație:

Toate modelele sunt antrenate de servomotoare japoneze și șine de ghidare de precizie Taiwan, realizând o toleranță de tăiere de ±0,1 mm cu o garanție de 3 ani.

Concluzie

Un sistem de imbricare cu viziune a pielii nu este un supliment opțional pentru tăierea pielii autentice - este tehnologia de bază care face ca tăierea pielii CNC să fie convingatoare din punct de vedere economic. Fără aceasta, o mașină CNC taie pielea mai precis decât metodele manuale, dar nu abordează problema fundamentală a randamentului. Odată cu acesta, combinația de cartografiere precisă a contururilor, evitarea sistematică a defectelor și optimizarea modelului bazată pe algoritm oferă în mod constant cu 8-15% mai multă piele utilizabilă din fiecare piele.

Pentru producătorii care decupează piele naturală la orice volum semnificativ – fie pentru interioare de automobile, mobilier, încălțăminte sau articole din piele – sistemul de imbricare vizuală transformă costul materialului dintr-o cheltuială variabilă, dependentă de operator, într-un parametru de producție controlat și optimizat.

Dacă evaluezi Mașini CNC de tăiat piele și doriți să înțelegeți cum ar funcționa sistemul de imbricare vizuală pe pieile și modelele dvs. specifice, calea cea mai directă este un test de probă. Trimiteți-ne mostrele de piele și fișierele cu modele și vă vom demonstra îmbunătățirea randamentului materialelor dvs. de producție reale.

Solicitați un test gratuit de probă de cuibărit pentru piele →

Întrebări frecvente

Ce este un sistem de cuibărit cu viziune din piele?

Un sistem de imbricare de viziune a pielii este un sistem de scanare și optimizare software bazat pe cameră, integrat într-o mașină CNC de tăiat piele. Scanează fiecare piele pentru a-și mapa limitele utilizabile și pentru a identifica zonele cu defecte (cicatrici, găuri, neregularități ale granulelor), apoi aranjează automat modelele de tăiere în zona utilizabilă pentru a maximiza randamentul materialului - de obicei îmbunătățind randamentul cu 8-15 puncte procentuale în comparație cu aspectul manual.

Cum detectează un sistem de vedere în piele defectele?

Sistemul de viziune folosește algoritmi de analiză a imaginii pentru a identifica anomaliile de pe suprafața de piele. Diferite tipuri de defecte au semnături vizuale diferite: cicatricile apar ca pete netede, fără păr; găurile creează zone întunecate cu limite ascuțite; neregularitățile de cereale se arată ca modele de suprafață perturbate. Software-ul marchează fiecare defect detectat ca o zonă de excludere pe care algoritmul de imbricare o evită atunci când plasează modele de tăiere.

Cât de mult îmbunătățește randamentul materialului un sistem de cuibărit cu viziune din piele?

În producție, un sistem de imbricare cu viziune a pielii îmbunătățește de obicei randamentul materialului din piele naturală cu 8-15 puncte procentuale - de la aproximativ 55-70% cu tăierea manuală la 70-85% cu imbricarea cu viziune CNC. Îmbunătățirea provine din două surse: o utilizare mai precisă a conturului ascunzișului (folosind mai mult din suprafața efectivă utilizabilă a ascunsului) și o aranjare mai eficientă a modelului de către algoritmul de optimizare.

Funcționează un sistem de cuibări viziune pentru piele sintetică?

Componentele de cartografiere a conturului ascuns și de detectare a defectelor ale sistemului de viziune sunt specifice pielii autentice - pielea sintetică vine în format dreptunghiular uniform, fără contururi neregulate sau defecte naturale. Cu toate acestea, software-ul de optimizare a imbricatului este pe deplin aplicabil pentru pielea sintetică, pielea PU și pielea PVC, optimizând aranjarea modelului pe role sau foi dreptunghiulare pentru a minimiza risipa.

Cât durează să scanezi o piele cu sistemul de viziune?

Sistemele de viziune din piele de calitate de producție completează scanarea pieilei în 30-60 de secunde. După scanare, operatorul revizuiește harta defectelor (1–2 minute), software-ul de imbricare generează aspectul optimizat (10–30 de secunde), iar operatorul îl aprobă. Timpul total de la așezarea pielii până la începutul tăierii este de obicei de 2-4 minute.

Poate operatorul să anuleze detectarea defectelor sistemului de viziune?

Da. După detectarea automată a defectelor, operatorul examinează harta defectelor de pe ecran și poate adăuga manual zone de excludere (pentru defecte pe care sistemul le-a ratat) sau le poate elimina (pentru zonele marcate de sistemul ca fiind defecte, dar care sunt de fapt acceptabile). Acest pas de revizuire umană este un nivel important de control al calității care combină consistența detectării automate cu judecata unui operator experimentat.

Ce formate de fișiere de design acceptă software-ul de imbricare?

Software-ul de imbricare pentru piele de la Shilai acceptă formatele DXF (AutoCAD), AI (Adobe Illustrator), SVG, CorelDRAW și PLT - formatele standard de fișiere de design utilizate în producția de automobile, încălțăminte și articole din piele.
