Wat is 'n leervisie-nesstelsel en hoe maksimeer dit die velopbrengs?

'n Leervisie-nesstelsel is 'n kamera-gebaseerde skandering- en sagteware-optimaliseringstelsel wat in 'n CNC-leersnymasjien geïntegreer is. Dit skandeer elke vel om sy bruikbare grens te karteer en defekte areas te identifiseer, en rangskik dan outomaties snypatrone binne die bruikbare area om materiaalopbrengs te maksimeer. In produksie lewer hierdie stelsel konsekwent 8–15 persentasiepunte meer bruikbare leer per huid in vergelyking met handmatige uitleg - 'n opbrengsverbetering wat materiaalkoste per voltooide onderdeel direk verminder.

Vir vervaardigers wat egte leer sny vir motorinterieurs, meubelbekleedsel, skoene of leergoedere, is die visie-nesstelsel die mees impakvolle tegnologie om materiaalkoste te beheer. Hierdie gids verduidelik hoe die stelsel werk, wat elke komponent doen, hoe dit verskillende defektipes hanteer en watter opbrengsverbeterings realisties in produksie is.

Waarom egte leer 'n gespesialiseerde nesbenadering vereis

Egte leer verskil fundamenteel van sintetiese materiale as 'n snysubstraat. 'n Rol PU-leer of 'n vel rubberpakkingmateriaal het eenvormige afmetings, konsekwente dikte en geen defekte nie - die nessagteware moet eenvoudig patrone doeltreffend binne 'n reghoekige area rangskik.

'n Egte leer vel is nie een van hierdie dinge nie.

Onreëlmatige vorm. Elke beesvel, skaapvel of varkvel het 'n unieke, onreëlmatige buitelyn. Die buikrande is geboë en ongelyk; die beenareas skep konkawe inkepings; die algehele vorm verskil aansienlik tussen individuele diere. Daar is geen standaard 'velgrootte' om binne te nes nie – elke skuiling definieer sy eie unieke bruikbare grens.

Veranderlike dikte. Dikte wissel oor 'n enkele vel, tipies van 1,5–2,5 mm op die rug en skouer tot 0,8–1,2 mm op die maag en bene. Vir toepassings waar minimum dikte gespesifiseer word (motorsitplekoortreksels, premium skoene), moet patrone geplaas word in areas wat aan die diktevereiste voldoen.

Natuurlike gebreke. Elke egte vel bevat defekte - areas wat onbruikbaar of ongewens is vir voltooide produkte. Algemene defekte sluit in:

• Littekens en geneesde wonde van doringdraad, insekbyte of brandmerke

• Korrelonreëlmatighede — areas waar die oppervlakkorrel ontwrig of teenstrydig is

• Aarmerke — sigbare aarpatrone op dun buikleer

• Gate en skeure - van verwerking van skade of natuurlike oorsake

• Dun kolle - areas waar die vel onder minimum dikte spesifikasie is

By handsny beoordeel 'n operateur elke vel visueel en poog om hierdie defekte te vermy wanneer snypatrone geposisioneer word. Die akkuraatheid van hierdie assessering - en die doeltreffendheid van die gevolglike patroonuitleg - hang geheel en al af van die operateur se ervaring en aandag. Die resultaat is inkonsekwente opbrengs en inkonsekwente kwaliteit.

Die visie-nesstelsel vervang hierdie handmatige assessering met 'n sistematiese, herhaalbare, sagteware-gedrewe proses.

Die vier komponente van 'n leervisie-nesstelsel

Komponent 1: Kamera-skikking

Die visiestelsel gebruik een of meer hoë-resolusie-kameras wat bo die snytafel gemonteer is. Wanneer die vel op die tafel geplaas word, neem die kameras 'n volledige beeld van die hele veloppervlak vas.

Kameraspesifikasies wat saak maak:

• Resolusie: Hoër resolusie maak meer akkurate defektopsporing en kontoerkartering moontlik. Produksiegraadstelsels gebruik kameras met voldoende resolusie om defekte van so klein as 5–10 mm oor 'n volle vel op te spoor.

• Dekkingsarea: Die kamera-skikking moet die hele werksarea van die snytafel dek sonder blindekolle. Vir grootformaatmasjiene met werkareas van 1600×2500mm of groter, word veelvuldige kameras tipies gebruik en hul beelde word deur sagteware saamgestik.

• Beligting: Konsekwente, egalige beligting is van kritieke belang vir akkurate beeldontleding. Die visiestelsel bevat beheerde beligting - tipies LED-skikkings - wat skaduwees en refleksies uitskakel wat met defekopsporing sou inmeng.

Die skanderingproses neem 30–60 sekondes vir 'n vol beesvel. Gedurende hierdie tyd kan die operateur die volgende vel voorberei of gesnyde stukke van die vorige siklus versamel.

Komponent 2: Kontoerherkenningsagteware

Die kontoerherkenningsagteware verwerk die kamerabeeld om die presiese grens van die bruikbare leerarea te identifiseer.

Hoe kontoerherkenning werk:

1. Die sagteware ontleed die kontras tussen die veloppervlak en die snytafeloppervlak

2. Dit volg die velgrens teen hoë resolusie, en neem die onreëlmatige kurwes van die velrand vas

3. Dit genereer 'n digitale kontoerkaart - 'n presiese vektorvoorstelling van die vel se buitenste grens

4. Hierdie kontoerkaart definieer die area waarbinne patrone geplaas kan word

Akkuraatheid van kontoerherkenning: Produksiegraadstelsels bereik kontoerkartering akkuraatheid van ±2–5mm, wat voldoende is vir die nesoptimeringsdoel. Die kontoerkaart word gebruik om te verhoed dat patrone met enige deel buite die versteekgrens geplaas word - 'n plasingsfout wat 'n defekte deel sal produseer.

Komponent 3: Defekopsporingsagteware

Defektopsporing is die tegnies veeleisendste komponent van die visie-nesstelsel. Die sagteware moet onderskei tussen normale leeroppervlakvariasie (kerftekstuur, natuurlike kleurvariasie) en werklike defekte (littekens, gaatjies, dun kolle) wat vermy moet word.

Hoe defekopsporing werk:

Die sagteware gebruik beeldanalise-algoritmes om anomalieë in die veloppervlak te identifiseer. Verskillende defektipes het verskillende visuele handtekeninge:

Die sagteware merk elke geïdentifiseerde defek as 'n uitsluitingsone - 'n area waar snypatrone nie geplaas kan word nie. Die grootte van die uitsluitingsone word tipies effens groter gestel as die bespeurde defek om 'n veiligheidsmarge te verskaf.

Defek-opsporing sensitiwiteit is verstelbaar. Vir premium-leergoedere waar enige oppervlakonreëlmatigheid onaanvaarbaar is, kan die sensitiwiteit hoog gestel word - wat selfs geringe greinvariasies identifiseer en uitsluit. Vir industriële toepassings waar slegs strukturele defekte saak maak, kan sensitiwiteit laer gestel word om opbrengs te maksimeer deur geringe kosmetiese variasies toe te laat.

Operator hersien en ignoreer. Na outomatiese defektopsporing hersien die operateur die defekkaart op die skerm en kan uitsluitingsones met die hand byvoeg of verwyder. Hierdie menslike hersieningstap vang defekte op wat die outomatiese stelsel kan mis (veral subtiele korrelvariasies) en verwyder vals positiewe (gebiede wat die stelsel as defekte gemerk het, maar wat eintlik aanvaarbaar is).

Komponent 4: Intelligente Nesting Sagteware

Met die kontoerkaart en defekuitsluitingsones gedefinieer, los die nessagteware die optimaliseringsprobleem op: hoe om die vereiste snypatrone binne die bruikbare area te rangskik om materiaalopbrengs te maksimeer.

Die nesoptimeringsprobleem:

Gegee:

• 'n Bruikbare area gedefinieer deur die velkontoer minus defekuitsluitingsones

• 'n Stel patrone wat gesny moet word (met gedefinieerde vorms, groottes en beperkings)

• Beperkings op elke patroon (korrelrigting, minimum spasiëring, ens.)

Vind:

• Die rangskikking van patrone wat die aantal patrone wat uit hierdie vel gesny word, maksimeer (of die vermorsingsarea tot die minimum beperk)

Dit is 'n rekenaar-komplekse optimaliseringsprobleem - wiskundig verwant aan die 'bakverpakking'-probleem, wat NP-moeilik is. Die nessagteware gebruik heuristiese algoritmes (genetiese algoritmes, gesimuleerde uitgloeiing of eie optimeringsmetodes) om binne sekondes byna optimale oplossings te vind.

Beperkings wat die nes sagteware hanteer:

• Korrelrigting: Patrone wat gesny moet word met die graan wat in 'n spesifieke rigting loop (bv. sitplekpanele moet korrel vertikaal loop) word beperk tot die korrekte oriëntasie. Die sagteware respekteer hierdie beperking terwyl dit steeds plasing optimaliseer.

• Minimum spasiëring: Patrone moet 'n minimum afstand van mekaar en vanaf die velrand handhaaf om skoon snitte en strukturele integriteit van die leer tussen stukke te verseker.

• Patroonprioriteit: As die vel nie al die vereiste patrone kan akkommodeer nie, prioritiseer die sagteware hoërwaarde of meer kritieke patrone.

• Defekuitsluiting: Geen deel van enige patroon kan met 'n defekuitsluitingsone oorvleuel nie.

• Dikte sones: Vir toepassings met minimum dikte vereistes, kan patrone beperk word tot areas van die vel wat aan die dikte spesifikasie voldoen (vereis integrasie met dikte kartering, 'n gevorderde kenmerk).

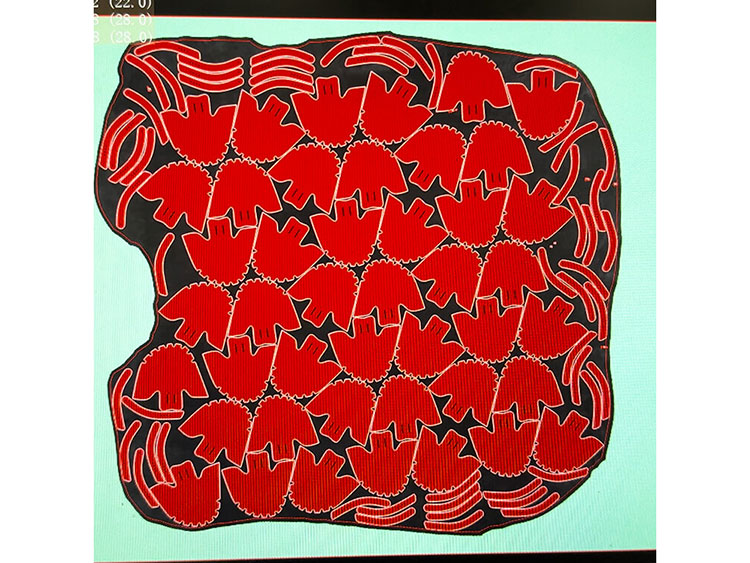

Nestresultaat: Die sagteware genereer 'n visuele uitleg wat alle patrone wat op die vel geplaas is, met kleurgekodeerde aanwysers vir elke patroon toon. Die operateur hersien die uitleg, kan handaanpassings maak indien nodig, en keur dit goed vir sny. Die goedgekeurde uitleg word dan as 'n snyprogram na die CNC-snymasjien gestuur.

Hoe Visie Nesting Materiële Opbrengs Verbeter: Die Getalle

Die opbrengsverbetering van visie-nes kom van twee bronne: meer akkurate kontoerkartering (gebruik meer van die huid se werklike bruikbare area) en meer doeltreffende patroonrangskikking (pas meer patrone in die beskikbare area).

Bron 1: Akkurate kontoerbenutting

By handsny voeg operateurs tipies 'n konserwatiewe veiligheidsmarge om die velrand by – vermy die laaste 20–40 mm van die velomtrek om te verseker dat patrone nie verder strek as die bruikbare area nie. Hierdie konserwatiewe benadering mors 'n aansienlike strook bruikbare leer om die hele vel omtrek.

Vir 'n tipiese beesvel met 'n omtrek van ongeveer 5 000 mm, mors 'n gemiddelde veiligheidsmarge van 25 mm ongeveer 0,125 m² van bruikbare leer — ongeveer 3–5% van die huid se totale oppervlakte.

Die visiestelsel karteer die velkontoer tot ±2–5 mm akkuraatheid, sodat patrone binne 5–8 mm van die werklike velrand geplaas kan word. Dit alleen herwin 2–4% van bruikbare leer in vergelyking met handmatige konserwatiewe marges.

Bron 2: Doeltreffende patroonrangskikking

Die nessagteware se optimaliseringsalgoritme presteer konsekwent beter as die handmatige patroonrangskikking. Die verbetering is die belangrikste wanneer:

• Baie klein patrone word uit 'n enkele vel gesny (skoeiselkomponente, klein leerware-onderdele) - die sagteware kan reëlings vind wat 'n mens nie sal oorweeg nie

• Onreëlmatige patroonvorms skep komplekse passingsuitdagings - die sagteware evalueer duisende moontlike reëlings om die beste passing te vind

• Veelvuldige patroontipes word gelyktydig gesny - die sagteware kan verskillende patroontipes meng om gapings te vul wat vermors sou word met enkelpatroonsny

Tipiese verbetering van sagteware nes versus handmatige rangskikking: 5–12 persentasiepunte, afhangend van patroonkompleksiteit en mengsel.

Gekombineerde opbrengsverbetering

Werklike wêreld opbrengs impak deur industrie

Automotive Binne-leer

Tipiese velgebruik: 60–150 huide per dag vir 'n middelgrootte motorleerverskaffer

Tipiese velkoste: $80-$150 per huid (motor-graad beesvel)

Opbrengsverbetering: 10–13 persentasiepunte

By 100 huide/dag × $120/versteek × 11% opbrengsverbetering × 250 werksdae:

Jaarlikse materiaalbesparing: ~$330 000

Vir motorverskaffers is hierdie opbrengsverbetering die primêre finansiële regverdiging CNC leer snymasjien belegging. Die terugbetalingstydperk is tipies 3–8 maande vanaf materiële besparings alleen.

Meubels en stoffering

Tipiese velgebruik: 20–80 huide per dag vir 'n bankvervaardiger

Tipiese velkoste: $60–$120 per huid

Opbrengsverbetering: 8–12 persentasiepunte

Meubelleer sny behels dikwels groot panele (sitplekkussingsoortreksels, rugpanele) waar die nesuitdaging is om groot patrone doeltreffend om die vel se onreëlmatige rande en defeksones te pas.

Skoeisel vervaardiging

Tipiese velgebruik: 30–100 huide per dag vir 'n skoenvervaardiger

Tipiese velkoste: $50–$100 per huid

Opbrengsverbetering: 10–15 persentasiepunte

Skoeisel sny behels baie klein patrone (boondele, voerings, tongstukke, hakskeentellers) van elke huid. Die groot aantal klein stukkies maak die nesoptimeringsprobleem besonder kompleks - en die sagteware se voordeel bo handmatige rangskikking is die grootste in hierdie scenario.

Leerware (sakke, beursies, bykomstighede)

Tipiese huidgebruik: 10–40 huide per dag

Tipiese velkoste: $80–$200 per huid (premieleer vir luukse goedere)

Opbrengsverbetering: 8–13 persentasiepunte

Vir luukse leerware waar velkoste die hoogste is, genereer selfs 'n beskeie opbrengsverbetering aansienlike kostebesparings. Die defekvermydingsvermoë is besonder waardevol - 'n litteken of korrelonreëlmatigheid op 'n luukse handsak is 'n kwaliteitverwerping, en sistematiese defekvermyding verminder die herbewerking en verwerpingsyfers.

Visie Nesting vs Standaard Nesting: Wat is die verskil?

Nie alle CNC-leer snymasjiene sluit 'n visiestelsel in nie. Sommige masjiene gebruik standaard nessagteware - wat patroonrangskikking op 'n reghoekige area optimaliseer - sonder die kamera-gebaseerde skandering.

Standaard nes is geskik vir: Sintetiese leer (PU, PVC, mikrovesel), saamgestelde stowwe, skuimvelle, pakkingblaaie - enige materiaal wat in eenvormige reghoekige formaat kom sonder defekte.

Visie nes word vereis vir: Egte leer (beesvel, skaapvel, varkvel) — enige materiaal met onreëlmatige vorm en natuurlike defekte.

Dit is hoekom Shilai s'n CNC-leer snymasjiene vir egte leer sluit die visiestelsel as 'n kernkomponent in, terwyl masjiene vir saamgestelde materiale, skuim en pakkings standaard nessagteware gebruik wat vir hul onderskeie materiale geoptimaliseer is.

Ter vergelyking, die intelligente nes sagteware wat in Shilai's gebruik word saamgestelde materiaal-snymasjiene optimaliseer patroonuitleg op reghoekige materiaalrolle en -velle - om materiaalbesparings van tot 15% te behaal deur doeltreffende rangskikking, maar sonder die velkontoer- en defekopsporingsvermoëns wat egte leer vereis.

Sagtewareversoenbaarheid en werkvloeiintegrasie

Die visie-nesstelsel is ontwerp om te integreer in bestaande produksie-werkvloei met minimale ontwrigting.

Ontwerplêerversoenbaarheid:

Die nessagteware aanvaar standaard ontwerplêerformate wat in leerware en motorontwerp gebruik word:

• DXF (AutoCAD)

• AI (Adobe Illustrator)

• SVG

• CorelDRAW (CDR)

• PLT

Patroonbiblioteke kan met verloop van tyd opgebou word - sodra 'n patroon ingevoer en gekonfigureer is (met korrelrigtingbeperkings, prioriteitinstellings, ens.), word dit in die sagtewarebiblioteek gestoor en beskikbaar vir alle toekomstige snytake.

Werkvloei vir 'n tipiese produksielopie:

1. Kies patrone uit die biblioteek vir die huidige produksiebestelling

2. Plaas vel op snytafel

3. Skandeer – kamera neem versteek beeld vas (30–60 sekondes)

4. Hersien - operateur gaan defekkaart na, maak aanpassings indien nodig (1–2 minute)

5. Nest – sagteware genereer geoptimaliseerde uitleg (10–30 sekondes)

6. Keur goed - operateur bevestig uitleg

7. Sny - CNC-masjien sny alle patrone (3–10 minute per vel)

8. Versamel — operateur verwyder gesnyde stukke en afval

Totale tyd per vel: 5–15 minute , vergeleke met 20–45 minute vir handmatige uitleg en sny.

Evaluering van die kwaliteit van visie-nesstelsel: waarna om te kyk

Nie alle visie-nesstelsels presteer ewe nie. By die evaluering van a CNC leer snymasjien met visie nes, assesseer hierdie spesifieke vermoëns:

Akkuraatheid van defektopsporing

Vra die verskaffer om foutopsporing op 'n vel met bekende defekte te demonstreer. Die stelsel moet:

• Identifiseer alle beduidende defekte (littekens, gate, korrel onreëlmatighede)

• Produseer minimale vals positiewe (vlag aanvaarbare leer as gebrekkig)

• Laat operateur hersiening en handmatige regstelling toe

'n Stelsel met swak defek-opsporing - óf ontbrekende werklike defekte óf genereer oormatige vals positiewe - sal óf defekte onderdele produseer óf bruikbare leer mors.

Nesting Algoritme Prestasie

Versoek 'n opbrengsvergelykingstoets: sny dieselfde vel twee keer, een keer met hand nes en een keer met die visie nesstelsel, met dieselfde patroonstel. Meet die aantal patrone wat uit elke metode gesny is. Die visie-nesstelsel behoort konsekwent 8–15% meer patrone uit dieselfde vel te produseer.

Skandeer spoed

Skandeertyd beïnvloed produksiedeurset direk. 'n Stelsel wat 3–5 minute neem om 'n vel te skandeer, skep 'n bottelnek wat die masjien se effektiewe snyvermoë beperk. Produksiegraadstelsels voltooi versteekskandering in 30–60 sekondes.

Sagteware bruikbaarheid

Die operateur se koppelvlak moet intuïtief wees. Operateurs moet in staat wees om die defekkaart te hersien, aanpassings te maak en die nesuitleg binne 1–3 minute sonder gespesialiseerde opleiding goed te keur. Komplekse of onintuïtiewe sagteware verhoog die risiko van operateurfoute en vertraag produksie.

Integrasie met snymasjien

Die visiestelsel en snymasjien moet ten volle geïntegreer wees - die nesuitleg moet direk na die snyprogram oorgedra word sonder handmatige lêeromskakeling of herinskrywing. Enige handmatige stap in hierdie oordrag stel foutrisiko in en voeg tyd by.

Shilai CNC leer snymasjiene met Visie Nesting

Shilai se egte leer-snymasjiene integreer die visie-nesstelsel as 'n standaardfunksie, met kamera-skikkings, defekopsporingsagteware en nesoptimalisering wat alles opgestel is vir produksiegebruik.

Die volle reeks van Shilai-leersnymasjiene bevat modelle vir elke produksieskaal en toepassing:

Alle modelle word aangedryf deur Japannese servomotors en Taiwan-presisiegeleidingsrelings, wat ±0.1mm snytoleransie met 'n 3-jaar waarborg bereik.

Gevolgtrekking

'n Leervisie-nesstelsel is nie 'n opsionele byvoeging vir die sny van egte leer nie - dit is die kerntegnologie wat CNC-leersny ekonomies dwingend maak. Daarsonder sny 'n CNC-masjien leer meer akkuraat as handmetodes, maar spreek nie die fundamentele opbrengsprobleem aan nie. Daarmee saam lewer die kombinasie van akkurate kontoerkartering, sistematiese defekvermyding en algoritme-gedrewe patroonoptimalisering konsekwent 8–15% meer bruikbare leer uit elke huid.

Vir vervaardigers wat egte leer teen enige betekenisvolle volume sny - hetsy vir motorinterieurs, meubels, skoene of leerware - verander die visie-nesstelsel materiaalkoste van 'n veranderlike, operateur-afhanklike uitgawe in 'n beheerde, geoptimaliseerde produksieparameter.

As jy evalueer CNC-leer snymasjiene en wil verstaan ​​hoe die visie-nesstelsel op jou spesifieke velle en patrone sou presteer, is die mees direkte pad 'n voorbeeldtoets. Stuur vir ons jou leermonsters en patroonlêers, en ons sal die opbrengsverbetering op jou werklike produksiemateriaal demonstreer.

Versoek 'n Gratis Leather Vision Nesting Monster Toets →

Gereelde Vrae

Wat is 'n leervisie-nesstelsel?

'n Leervisie-nesstelsel is 'n kamera-gebaseerde skandering- en sagteware-optimaliseringstelsel wat in 'n CNC-leersnymasjien geïntegreer is. Dit skandeer elke vel om sy bruikbare grens te karteer en defekte areas (littekens, gate, korrelonreëlmatighede) te identifiseer, en rangskik dan outomaties snypatrone binne die bruikbare area om materiaalopbrengs te maksimeer – wat tipies opbrengs met 8–15 persentasiepunte verbeter in vergelyking met handmatige uitleg.

Hoe spoor 'n leervisiestelsel defekte op?

Die visiestelsel gebruik beeldanalise-algoritmes om anomalieë in die veloppervlak te identifiseer. Verskillende defektipes het verskillende visuele handtekeninge: littekens verskyn as gladde, haarlose kolle; gate skep donker areas met skerp grense; korrelonreëlmatighede toon as versteurde oppervlakpatrone. Die sagteware merk elke bespeurde defek as 'n uitsluitingsone wat die nesalgoritme vermy wanneer snypatrone geplaas word.

Hoeveel verbeter 'n leervisie-nesstelsel die materiaalopbrengs?

In produksie verbeter 'n leervissie-nesstelsel tipies die opbrengs van egte leermateriaal met 8–15 persentasiepunte – van ongeveer 55–70% met handsny tot 70–85% met CNC-visie-nes. Die verbetering kom van twee bronne: meer akkurate velkontoerbenutting (met meer van die huid se werklike bruikbare area) en meer doeltreffende patroonrangskikking deur die optimaliseringsalgoritme.

Werk 'n visie-nesstelsel vir sintetiese leer?

Die vel kontoer kartering en defek opsporing komponente van die visie stelsel is spesifiek vir egte leer - sintetiese leer kom in eenvormige reghoekige formaat sonder onreëlmatige kontoere of natuurlike defekte. Die nesoptimaliseringsagteware is egter ten volle van toepassing op sintetiese leer, PU-leer en PVC-leer, wat patroonrangskikking op reghoekige rolle of velle optimaliseer om vermorsing tot die minimum te beperk.

Hoe lank neem dit om 'n vel met die visiestelsel te skandeer?

Produksiegraad-leervisiestelsels voltooi skuurskandering in 30–60 sekondes. Na skandering hersien die operateur die defekkaart (1–2 minute), die nessagteware genereer die geoptimaliseerde uitleg (10–30 sekondes), en die operateur keur dit goed. Totale tyd vanaf die plasing van die vel tot begin sny is tipies 2–4 minute.

Kan die operateur die sigstelsel se defekopsporing ignoreer?

Ja. Na outomatiese defektopsporing hersien die operateur die defekkaart op die skerm en kan uitsluitingsones met die hand byvoeg (vir defekte wat die stelsel gemis het) of dit verwyder (vir gebiede wat die stelsel as gebrekkig gemerk het, maar wat eintlik aanvaarbaar is). Hierdie menslike hersieningstap is 'n belangrike kwaliteitsbeheerlaag wat die konsekwentheid van outomatiese opsporing kombineer met die oordeel van 'n ervare operateur.

Watter ontwerplêerformate aanvaar die nessagteware?

Shilai se leer nes sagteware aanvaar DXF (AutoCAD), AI (Adobe Illustrator), SVG, CorelDRAW, en PLT formate - die standaard ontwerp lêer formate wat gebruik word in motor, skoene, en leer goedere produksie.
