Jak stříhat aramidovou a kevlarovou tkaninu bez třepení nebo třepení

Aramidové vlákno – prodávané pod obchodními názvy včetně Kevlar®, Twaron® a Technora® – ​​je jedním z mechanicky nejnáročnějších materiálů v průmyslovém řezání. Aramidová tkanina, navržená speciálně tak, aby odolala pronikání, oděru a roztržení, překonává samotné nástroje určené k jejímu řezání. Hladké nože bruslí po povrchu. Nůžky tupé během několika minut. Laserové řezání ožehlí hrany a uvolňuje toxické výpary. Výsledek při ručních nebo špatně konfigurovaných řezných operacích je pokaždé stejný: silné neostré okraje, vytahovaná vlákna, nepřesné rozměry a rychlé opotřebení nástroje.

Pro výrobce vyrábějící balistické vesty, helmy, rukavice odolné proti proříznutí, letecké konstrukční vrstvy nebo průmyslové ochranné oděvy to není menší nepříjemnost – jde o přímou hrozbu pro bezpečnost výrobků, certifikaci kvality a ekonomiku výroby.

Dobrou zprávou je, že aramid a kevlar lze řezat čistě, přesně a při výrobní rychlosti – ale pouze se správnou technologií řezání, účelovou geometrií čepele a správně nakonfigurovanými parametry stroje. Tato příručka obsahuje vše, co potřebujete vědět: proč je aramid tak obtížné řezat, která technologie tento problém řeší a jak nakonfigurovat CNC kompozitní řezací stroj pro konzistentní výsledky bez roztřepení.

Proč se Aramid a Kevlar tak obtížně řežou

Materiálová věda za výzvou

Aramidová vlákna odvozují své výjimečné mechanické vlastnosti z vysoce uspořádané molekulární struktury polymerních řetězců para-fenylentereftalamidu, zarovnaných rovnoběžně s osou vlákna a zesítěných vodíkovými vazbami. Tato struktura dává aramid:

• Pevnost v tahu 5× větší než ocel při stejné hmotnosti

• Modul pružnosti srovnatelný se skleněným vláknem, ale s mnohem větší houževnatostí

• Vynikající odolnost proti řezu, oděru a nárazu

• Nízká hustota (přibližně 1,44 g/cm³ pro Kevlar 29)

To jsou přesně ty vlastnosti, které činí aramid cenným v balistické ochraně, letectví a průmyslových bezpečnostních aplikacích. Jsou to také přesně ty vlastnosti, díky kterým odolává řezání.

Když se konvenční hladká čepel dostane do kontaktu s aramidovou tkaninou, vlákna se nepřeruší čistě. Místo toho se vychylují, natahují a pruží zpět – čepel spíše tlačí vlákna stranou, než aby jimi prořezávala. Výsledkem je:

• Roztřepení a třepení : Vlákna vytahovaná z vazby na řezaných okrajích, vytvářející volné konce vláken, které narušují integritu okrajů

• Vytahování vláken : Celé svazky vláken jsou vytlačeny z vazební struktury, což oslabuje materiál v blízkosti linie řezu

• Rozměrová nepřesnost : Vlákna, která se spíše ohýbají než řežou, způsobují, že se skutečná čára řezu odchyluje od naprogramované dráhy

• Rychlé opotřebení čepele : Extrémní tvrdost a houževnatost aramidových vláken obrousí řezné hrany mnohem rychleji než většina ostatních technických textilií

Proč standardní metody řezání na Aramidu selhávají

Základním problémem je, že aramidová vlákna je nutné mechanicky odřezávat – ne tavit, neodsunovat, ale jednotlivě řezat – aby se dosáhlo čistého okraje bez třepení. To vyžaduje geometrii čepele speciálně navrženou pro daný úkol.

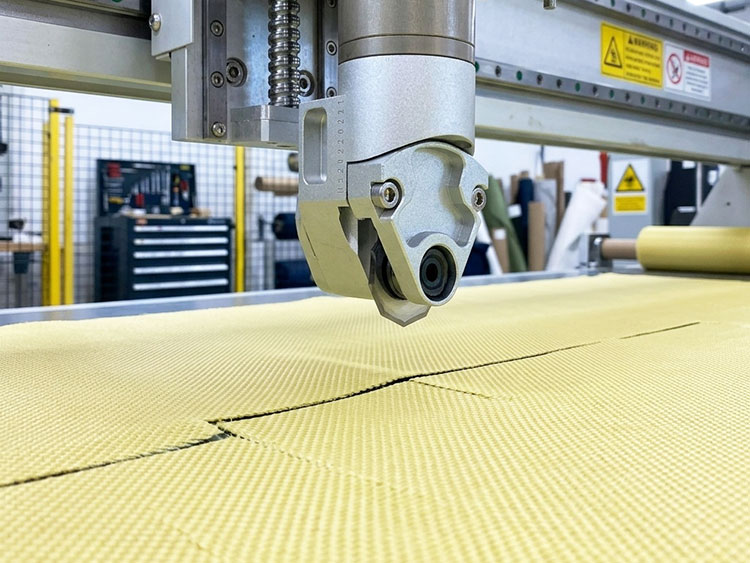

Technologie správného řezání: CNC řezání ozubeným kotoučem

Proč zoubkovaná čepel všechno změní

Průlom v aramidovém řezání pochází z geometrie čepele. Specializovaný vroubkovaný (ozubený) kotouč , pracující pod CNC řízením s přesnými parametry rychlosti a tlaku, využívá mikrořezání, které jednotlivě odděluje každé vysoce pevné vlákno, když kotouč prochází materiálem.

Na rozdíl od hladké čepele, která odtlačuje vlákna stranou, každý zub vroubkované čepele zachycuje a řeže jednotlivé svazky vláken v pořadí. Kumulativním efektem je čistý okraj bez roztřepení – dokonce i na těch nejnáročnějších aramidových tkaninách balistické kvality.

Toto je základní technologie Shilai's SL1625AF Aramid Fabric Kevlar Cutting Machine , který byl vyvinut speciálně pro řešení problémů spojených s řezáním aramidu a Kevlaru při balistické ochraně, obraně a výrobě ochranných oděvů.

Vroubkovaná čepel vs. hladká čepel: Srovnání hlava-hlava

CNC automatizace: Proč nelze měnit měřítko ručního řezání

I se správným zoubkovaným ostřím je ruční řezání aramidu ve výrobním měřítku nepraktické:

• Konzistence : Ruční řezání nemůže udržet konzistentní přítlak kotouče, rychlost a dráhu potřebnou pro opakovatelné hrany bez roztřepení v průběhu výrobního cyklu

• Rychlost : Ruční řezání složitých tvarů balistických vrstev je 5–10× pomalejší než automatizované CNC řezání

• Přesnost : Vícevrstvé balistické sady vyžadují, aby každá vrstva byla rozměrově identická – ruční řezání toho nemůže dosáhnout při objemu výroby

• Sledovatelnost : Zákazníci v oblasti obrany a letectví vyžadují zdokumentované záznamy o řezání; manuální procesy toto nemohou zajistit

CNC automatizace řeší všechny tyto problémy současně a poskytuje konzistentní kvalitu, rychlost výroby a plnou sledovatelnost procesu.

6 kritických faktorů pro řezání aramidu bez roztřepení

Faktor 1: Specifikace a údržba ozubeného nože

Vroubkovaná čepel je nejdůležitější proměnnou kvality aramidového řezu. Specifikace kotouče musí odpovídat konkrétnímu řezanému aramidovému materiálu.

Klíčové parametry čepele pro aramid:

• Rozteč zubů : Jemnější rozteč zubů pro hustě tkané látky; hrubší rozteč pro volně tkané nebo silné materiály

• Geometrie zubů : Asymetrické profily zubů poskytují lepší záběr vláken na směrových vazbách

• Materiál čepele : Rychlořezná ocel (HSS) nebo čepele s tvrdokovem pro maximální odolnost proti opotřebení na aramidu

• Povlak čepele : Povlak z nitridu titanu (TiN) nebo uhlíku podobného diamantu (DLC) výrazně prodlužuje životnost čepele na abrazivních aramidových vláknech

Protokol údržby čepele:

Abrazivní charakter aramidu znamená, že opotřebení čepele je rychlejší než u většiny ostatních technických textilií. Stanovte si jasný plán kontroly a výměny kotouče:

1. V pravidelných intervalech kontrolujte zuby kotouče při zvětšení – každé 2–4 hodiny řezu na těžkém balistickém aramidu

2. Čepele vyměňte při prvních známkách zaoblení zubů nebo odštípnutí – tupá vroubkovaná čepel se spíše třepe než řeže

3. Nikdy se nepokoušejte přebrousit zoubkované čepele na poli – nahraďte je novými čepelemi

4. Sledujte životnost kotouče podle typu materiálu a vytvořte si plán prediktivní výměny

Faktor 2: Zastavení vakua — Základ rozměrové přesnosti

Aramidová tkanina představuje specifickou fixační výzvu: její hladký, kluzký povrch odolává setrvání na místě na řezacím stole. Bez robustního vakuového přidržovače bude i perfektně konfigurovaný zoubkovaný kotouč produkovat nepřesné řezy, protože se materiál během řezání posouvá.

Požadavky na přidržení vakua pro aramid:

• Vysoce výkonná vakuová pumpa : Hladký povrch Aramidu má nižší tření než tkané uhlíkové vlákno nebo sklolaminát – vyšší podtlak to kompenzuje

• Celoplošné pokrytí : Podtlak musí být aktivní po celé řezné ploše, včetně hran, kde má aramid tendenci se zvedat

• Konzistentní povrch stolu : Opotřebované oblasti, otvory nebo znečištění na povrchu řezacího stolu snižují účinnost vysávání – je nezbytná pravidelná kontrola

• Vícevrstvá fixace : U balistických sad řezaných jako vícevrstvé stohy musí vakuum proniknout všemi vrstvami na povrch stolu

The SL1625AF obsahuje vysoce výkonný vakuový systém speciálně konfigurovaný pro problémy s fixací kluzkých aramidových tkanin, který udržuje stálý přítlak v celé 1600 mm × 2500 mm . pracovní ploše

Praktický tip – řízení napětí tkaniny:
Aramidové tkaniny mohou přenášet značné vnitřní napětí z procesu tkaní. Před aktivací podtlaku nechte látku 2–3 minuty volně ležet na řezacím stole. Tím se zabrání smršťování látky po střihu, což by způsobilo poddimenzování střižených dílů.

Faktor 3: Optimalizace řezné rychlosti

Rychlost řezání musí být pečlivě přizpůsobena typu aramidového materiálu, struktuře vazby a počtu vrstev. Optimální rychlost vyvažuje kvalitu řezu, životnost kotouče a výrobní kapacitu.

Obecné pokyny pro rychlost řezání aramidu:

Poznámka: Toto jsou pokyny k výchozímu bodu. Stanovte optimální parametry testováním vzorků na vašem konkrétním materiálu a specifikaci vazby.

Kompromis rychlosti a kvality:

• Příliš rychle : Vroubkovaná čepel nemůže dokončit své mikrořezání na každém svazku vláken – vlákna jsou spíše tlačena než řezána, což zvyšuje třepení

• Příliš pomalé : Prodloužená doba kontaktu čepele zvyšuje teplo generované třením a snižuje výkon bez proporcionálního zlepšení kvality

SL1625AF podporuje maximální řeznou rychlost ≤1 500 mm/s s plně CNC programovatelnou regulací rychlosti, která umožňuje změnu rychlosti v rámci jedné řezné dráhy – například automatické zpomalení v úzkých zatáčkách a návrat k plné rychlosti na rovných úsecích.

Faktor 4: Programování řezné dráhy pro aramidové vazby

Směr, kterým se čepel pohybuje vzhledem ke struktuře aramidové vazby, výrazně ovlivňuje kvalitu ostří. To je zvláště důležité u tkaných aramidových tkanin, kde svazky vláken probíhají v definovaných směrech osnovy a útku.

Osvědčené postupy řezání cesty pro aramid:

• Pokud je to možné, vyhněte se řezání pod úhlem 45° k orientaci vláken : Řezání diagonálně přes svazky vláken zvyšuje počet vláken, která musí čepel odříznout současně, zvyšuje odolnost a riziko roztřepení

• Naprogramujte raději hladké křivky než ostré rohy : Ostré změny směru způsobí, že se čepel na okamžik zastaví a přetáhne, čímž se v rozích vytvoří roztřepené body

• Optimalizujte vstupní a výstupní body : Umístěte vstup a výstup kotouče mimo kritické hrany dílu – první a poslední milimetr řezu jsou nejnáchylnější k roztřepení

• Používejte sníženou rychlost v zatáčkách : Naprogramujte snížení rychlosti (20–30 %) při nájezdu do úzkých zatáček, poté se vraťte na plnou rychlost na rovných úsecích

• Konzistentní orientace kotouče : Ujistěte se, že úhel kotouče je správně zachován vzhledem ke směru řezání po celé dráze

Faktor 5: Strategie vícevrstvého řezání

Mnoho aramidových aplikací – zejména balistická ochrana – vyžaduje řezání více stejných vrstev současně. Vícevrstvé řezání zvyšuje výkon, ale přináší další výzvy pro kvalitu hran.

Pokyny pro vícevrstvé řezání pro aramid:

Limity počtu vrstev:

• Standardní tkaný aramid: při dobré kvalitě ostří lze typicky dosáhnout až 8 vrstev pomocí správně specifikované vroubkované čepele

• Těžký balistický aramid (> 400 g/m²): omezení na 4–6 vrstev pro zachování kvality řezu

• UD aramid: limit na 4 vrstvy; Materiály UD jsou citlivější na řeznou sílu než tkaniny

Příprava zásobníku:

• Před vložením zarovnejte všechny vrstvy s konzistentní orientací vláken

• Před aktivací podtlaku se ujistěte, že jsou všechny vrstvy ploché a bez záhybů

• U velmi kluzkých látek použijte tenký papírový proklad mezi vrstvami, abyste zlepšili stabilitu stohu

Nastavení rychlosti pro vícevrstvé stohy:

Snižte řeznou rychlost přibližně o 15–20 % na každou další vrstvu nad rámec prvních dvou. Tím je zachována činnost mikrořezání v celé hloubce stohu.

Ověření kvality:

Vždy zkontrolujte spodní vrstvu vícevrstvého řezu – zde se kvalita hran s největší pravděpodobností nejprve zhorší. Pokud spodní vrstva vykazuje roztřepení, snižte počet vrstev nebo rychlost řezání, než budete pokračovat v plné výrobě.

Faktor 6: Inteligentní hnízdění pro aramid — řízení výnosu a orientace

Aramidové tkaniny jsou drahé materiály – balistický Kevlar může stát 30–120 USD za metr v závislosti na plošné hmotnosti a specifikaci. Inteligentní vnořování přímo ovlivňuje ekonomiku každé výrobní série.

Proč je hnízdění pro aramid důležitější než pro většinu materiálů:

• Materiálové náklady : I ​​5% zlepšení materiálové výtěžnosti u vysoce nákladného balistického aramidu představuje významné úspory nákladů při objemu výroby

• Shoda s orientací vláken : Balistické a strukturální aramidové části mají přísné požadavky na orientaci vláken – software hnízdění je automaticky vynucuje, čímž eliminuje riziko nesprávně orientovaných vrstev

• Sekvenování balistických sad : U vícevrstvých balistických sad může nesting software sekvenovat řezy tak, aby se vrstvy vytvořily v pořadí pokládky, což zkracuje dobu manipulace a riziko chybné identifikace vrstvy.

• Využití zbytků : Inteligentní hnízdění sleduje zbytkové rozměry a začleňuje zbytkový materiál do budoucích zakázek, čímž se snižuje plýtvání drahým materiálem

The SL1625AF obsahuje integrovaný inteligentní hnízdní software, který zvládá všechny tyto požadavky – vynucuje omezení orientace, optimalizuje výnos a generuje efektivní řezací sekvence pro výrobu balistických sad.

Chcete-li se blíže podívat na to, jak software Nesting maximalizuje výtěžnost materiálu při operacích řezání kompozitů, podívejte se na naši příručku inteligentní vnoření pro kompozitní řezání.

Běžné problémy s řezáním aramidu a jejich řešení

Problém 1: Silné roztřepení hran

Příznaky: Uvolněné konce vláken na řezných hranách, viditelné roztřepení, vlákna vytažená z vazby

příčiny:

• Špatný typ čepele (hladká čepel místo vroubkovaného)

• Tupé zoubkované ostří se zaoblenými nebo vyštípanými zuby

• Řezná rychlost příliš vysoká vzhledem k hmotnosti materiálu

• Nedostatečné přidržování podtlaku umožňující pohyb materiálu

Řešení:

• Přejděte na účelově vyrobenou vroubkovanou čepel pro aramid

• Vyměňte kotouč — zkontrolujte zuby při zvětšení; vyměňte při prvních známkách opotřebení

• Snižte řeznou rychlost o 20–30 % a vyzkoušejte kvalitu břitu

• Zkontrolujte a obnovte přídržný tlak vakua; zkontrolujte povrch stolu, zda není poškozený

Problém 2: Rozměrová nepřesnost

Příznaky: Odříznuté díly trvale poddimenzované nebo příliš velké; rozměry se pohybují v průběhu výroby

příčiny:

• Posun materiálu při řezání (nedostatečný podtlak)

• Napětí tkaniny se před řezáním neuvolní

• Vychýlení čepele v důsledku opotřebovaného nebo nesprávného čepele

• Tepelná roztažnost materiálu v teplém řezném prostředí

Řešení:

• Ověřte tlak vakuového systému a integritu povrchu stolu

• Před aktivací vakua a řezáním nechte látku 2–3 minuty naplocho odpočívat

• Vyměňte čepel; ověřte správnou specifikaci kotouče pro materiál

• Udržujte teplotu řezací místnosti na 18–22 °C

Problém 3: Rychlé opotřebení čepele

Příznaky: Čepel vyžaduje výměnu mnohem častěji, než se očekávalo; kvalita řezu se rychle zhoršuje během jedné výrobní série

příčiny:

• Použití nepovlakovaných čepelí na abrazivní aramid

• Řezná rychlost je příliš nízká (prodloužená doba kontaktu zvyšuje abrazivní opotřebení)

• Nesprávná specifikace materiálu čepele pro aramid

Řešení:

• Specifikujte čepele potažené TiN nebo DLC pro aramidové aplikace

• Optimalizujte rychlost řezání — vyhněte se zbytečně pomalým rychlostem

• Ověřte specifikaci materiálu čepele u svého dodavatele stroje; Pro aramid se doporučují čepele z HSS nebo tvrdokovu

Problém 4: Nekonzistentní kvalita mezi horní a spodní vrstvou ve vícevrstvých hromadách

Příznaky: Vrchní vrstvy jsou čistě řezané; spodní vrstvy vykazují roztřepení nebo rozměrovou odchylku

příčiny:

• Počet vrstev přesahuje kapacitu čepele vzhledem k hmotnosti materiálu

• Vakuum neproniká do spodních vrstev

• Výchylka čepele se zvyšuje o hloubku stohu

Řešení:

• Snižte počet vrstev; otestujte kvalitu při každém počtu vrstev, abyste stanovili spolehlivý limit pro váš materiál

• Před řezáním se ujistěte, že je vakuum plně zapnuto; v případě potřeby použijte propustnou vložku

• U hlubokých stohů snižte řeznou rychlost

Problém 5: Vytahování vláken v rozích a křivkách

Příznaky: Roztřepení koncentrované v rozích, zatáčkách a změnách směru v dráze řezu

příčiny:

• Rychlost řezání v rozích není snížena

• Ostré naprogramované rohy spíše než hladké křivky

• Orientace čepele není zachována při změnách směru

Řešení:

• Naprogramujte snížení rychlosti (20–30 %) ve všech zatáčkách a ostrých zatáčkách

• Nahraďte ostré naprogramované rohy křivkami s malým poloměrem tam, kde to geometrie součásti umožňuje

• Ověřte, zda je v CNC programu aktivní řízení orientace čepele

Pracovní postup řezání aramidu: Nejlepší postup krok za krokem

Pro výrobce, kteří nastavují nebo optimalizují operaci řezání aramidem, představuje následující pracovní postup nejlepší průmyslovou praxi:

Krok 1: Příprava materiálu

• Zkontrolujte aramidovou roli, zda není poškozená, znečištěná nebo zdeformovaná

• Zaznamenejte ID role, specifikaci materiálu a plošnou hmotnost

• Pokud rolku skladujete v chladném prostředí, nechte ji dosáhnout pokojové teploty

• Identifikujte referenční směr orientace vlákna vzhledem k okraji role

Krok 2: Nastavení stroje

• Nainstalujte správnou vroubkovanou čepel pro konkrétní aramidový materiál a počet vrstev

• Ověřte tlak podtlakového systému a stav povrchu stolu

• Načtěte řezací program ze softwaru pro vkládání — potvrďte vyrovnání orientace vláken

• Nastavte řeznou rychlost a frekvenci kmitů pro specifikaci materiálu

Krok 3: Nakládání materiálu

• Rozviňte aramid na řezací stůl

• Před aktivací vakua nechte látku 2–3 minuty naplocho odpočívat

• Aktivujte přidržení vakua

• Ověřte, zda je materiál plochý, plně přilnutý a orientace vláken je správně zarovnána

Krok 4: První kontrola článku

• Před pokračováním v plné výrobě vyřízněte jeden zkušební díl

• Zkontrolujte řezné hrany za dobrého osvětlení, zda nejsou roztřepené, chlupaté a nevytahují se vlákna

• Ověřte rozměry podle specifikace návrhu

• V případě potřeby před plnou výrobou upravte rychlost, přítlak kotouče nebo vakuum

Krok 5: Výrobní řezání

• Proveďte celý program řezání

• V pravidelných intervalech sledujte stav kotouče – u těžkého aramidu kontrolujte zuby každé 2–4 hodiny

• Pravidelně kontrolujte kvalitu okraje spodní vrstvy u vícevrstvých sad

• Zaznamenejte jakékoli odchylky nebo problémy s kvalitou

Krok 6: Identifikace dílů a sestavování

• Ihned po řezání aplikujte identifikační štítky vrstvy (číslo vrstvy, orientace, šarže materiálu)

• Součásti sady v pořadí montáže pro balistické položení

• Před uvolněním do montáže zkontrolujte kvalitu hran finálních dílů

Výběr správného řezacího stroje na aramid

Ne všechny řezací stroje na kompozitní materiály jsou stejně vhodné pro aramid. Při hodnocení zařízení pro řezání aramidu a kevlaru hledejte tyto specifické schopnosti:

Základní vlastnosti pro řezání aramidu

Stručný přehled klíčových specifikací SL1625AF

Otázky, které můžete položit svému dodavateli strojů

Před zakoupením řezacího stroje na aramid se zeptejte na následující:

1. Můžete předvést řezání na mém specifickém aramidovém materiálu a specifikaci vazby? Každý renomovaný výrobce by měl před nákupem nabídnout testování vzorků na vašich skutečných materiálech.

2. Jaké specifikace vroubkovaného ostří jsou k dispozici pro různé aramidové hmotnosti a vazební struktury?

3. Jak funguje vakuový přidržovací systém na hladkých aramidových tkaninách na okrajích oblasti řezání?

4. Vymáhá software pro vnoření omezení orientace vláken pro sekvenování balistických vrstev?

5. Jaký je doporučený interval výměny kotouče pro můj konkrétní materiál?

6. Jaké školení a aplikační podporu poskytujete pro nastavení řezání aramidu?

Technický tým Shilai spolupracuje na konfiguraci přímo se zákazníky aramidová a kevlarová řezná řešení pro jejich specifické materiály, objemy výroby a požadavky na kvalitu – včetně testů řezání vzorků před jakýmkoliv závazkem k nákupu.

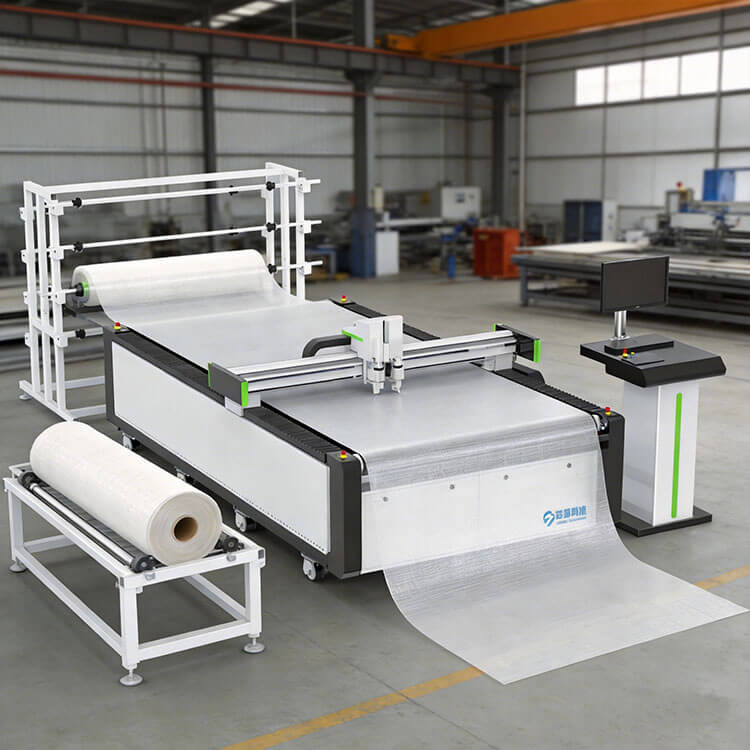

Aramid vs. uhlíkové vlákno vs. sklolaminát: Jak se liší požadavky na řezání

Výrobci, kteří zpracovávají více kompozitních materiálů, se často ptají, jaké jsou požadavky na řezání aramidu ve srovnání s uhlíkovými vlákny a skleněnými vlákny. Rozdíly jsou značné:

Pro výrobce, kteří řežou uhlíková vlákna i aramid, je to platforma stroje, která podporuje více typů čepelí – jako např Řada řezacích strojů na kompozitní materiály od Shilai — umožňuje stejné CNC platformě zpracovávat oba materiály s výměnou kotouče a nastavením parametrů.

Podrobné srovnání technologií řezání napříč všemi typy kompozitních materiálů naleznete v našem průvodci: Oscilační nůž vs. laser vs. vodní paprsek pro řezání kompozitů.

Závěr

Řezání aramidové a kevlarové tkaniny bez roztřepení nebo roztřepení je zcela dosažitelné – vyžaduje to však systematický přístup, který řeší každou proměnnou v procesu: geometrii čepele, vakuovou fixaci, rychlost řezání, programování dráhy a efektivitu vkládání.

Základní požadavky jsou jasné:

• Specializovaná vroubkovaná čepel — jediná geometrie čepele, která čistě odděluje vysoce pevná aramidová vlákna; hladké čepele vždy způsobí třepení

• Vysoce výkonné vakuové přidržování — kompenzuje hladký povrch aramidu a zabraňuje pohybu materiálu během řezání

• CNC programovatelné řízení rychlosti — umožňuje optimalizaci rychlosti pro různé hmotnosti materiálu a geometrie dráhy

• Inteligentní vnořování – vynucuje soulad s orientací vláken a maximalizuje výnos u drahého balistického materiálu

• Systematická procesní kázeň – kontrola prvního výrobku, sledování čepele a kontrola kvality během každé výrobní série

Když jsou tyto prvky na svém místě, dobře nakonfigurované CNC aramidový řezací stroj poskytuje konzistentní řezy bez roztřepení při výrobní rychlosti – s rozměrovou přesností, sledovatelností a výtěžností materiálu, kterou vyžaduje balistická ochrana, obrana a letecká výroba.

Sdělte nám svou specifikaci aramidového materiálu, plošnou hmotnost, počet vrstev a objem výroby – a náš technický tým vám doporučí správnou konfiguraci řezání pro vaši aplikaci.

Vyžádejte si bezplatný test aramidového řezání →

Často kladené otázky

Dokážete řezat kevlar laserem?

Ne. Řezání laserem není vhodné pro kevlar nebo jakoukoli aramidovou tkaninu. Aramid se neroztaví čistě – zuhelnatí a při tepelné degradaci se uvolňuje plynný kyanovodík, který je vysoce toxický. Navíc teplo z řezání laserem mění mechanické vlastnosti aramidových vláken na řezné hraně, což může ohrozit balistický výkon. CNC řezání vroubkovaného ostří je správná technologie pro aramid.

Proč se aramid při stříhání normálními nůžkami nebo čepelí tak špatně třepe?

Aramidová vlákna mají extrémně vysokou pevnost v tahu a odolávají přetržení hladkými řeznými hranami. Když se hladká čepel dotkne aramidu, vlákna se vychylují a pruží zpět, spíše než aby byla řezána. To způsobuje, že vlákna jsou z vazební struktury spíše vytahována než čistě přerušována, což vytváří charakteristické chmýření a třepení. Specializovaný vroubkovaný kotouč využívá mikrořezání, které jednotlivě odděluje každý svazek vláken, čímž tento problém eliminuje.

Jaký je rozdíl mezi Kevlarem, Twaronem a Technorou?

Všechny tři jsou komerční obchodní značky pro para-aramidová vlákna. Kevlar® vyrábí DuPont; Twaron® od Teijin; Technora® je kopolymer aramid také od Teijin se zvýšenou chemickou odolností. Všechny tři sdílejí podobné problémy při řezání – vysoká pevnost v tahu, odolnost proti hladkému řezání ostří a sklon k třepení – a všechny se nejlépe řežou pomocí specializovaného vroubkovaného ostří na CNC řezacím stroji.

Kolik vrstev aramidu lze řezat najednou?

U standardního tkaného aramidu lze typicky řezat až 8 vrstev současně s dobrou kvalitou ostří pomocí správně specifikovaného zoubkovaného ostří. Pro těžký balistický aramid (> 400 g/m²), limit na 4–6 vrstev. Vždy zkontrolujte spodní vrstvu vícevrstvého stohu – zde se kvalita hran zhoršuje jako první. Pokud spodní vrstva vykazuje roztřepení, snižte počet vrstev nebo rychlost řezání.

Jak často je třeba při řezání aramidu měnit čepele?

Aramid je vysoce abrazivní a opotřebení čepele je rychlejší než u většiny ostatních technických textilií. Četnost výměny čepele závisí na hmotnosti materiálu, těsnosti vazby a počtu vrstev. Jako výchozí vodítko prohlédněte zuby kotouče pod zvětšením každé 2–4 hodiny doby řezání na těžkém balistickém aramidu a vyměňte je při prvních známkách zaoblení zubů nebo odštípnutí. Čepele s povlakem (TiN nebo DLC) vydrží výrazně déle než čepele bez povlaku na aramidu.

Může stejný stroj řezat aramid i uhlíková vlákna?

Ano. Moderní CNC kompozitní řezací stroje podporují více typů čepelí, což umožňuje na stejné platformě stroje řezat aramid (s vroubkovanou čepelí) a uhlíková vlákna nebo sklolaminát (s rovnou oscilační čepelí) s výměnou čepele a nastavením parametrů. Tato flexibilita je cenná pro výrobce, kteří zpracovávají více typů kompozitních materiálů.

Jaká přesnost řezání je dosažitelná na aramidu s CNC strojem?

SL1625AF dosahuje opakovatelné tolerance řezání ±0,1 mm v celé pracovní ploše 1600 mm × 2500 mm, poháněné japonskými servomotory a tchajwanskými vodícími kolejnicemi. Tato úroveň přesnosti je nezbytná pro aplikace balistické ochrany, kde každá vrstva ve vícevrstvé soupravě musí být rozměrově identická, aby se zajistilo správné usazení a výkon v hotovém produktu.

Záleží při řezání aramidu na orientaci vláken?

Ano, výrazně. Balistické a strukturální aramidové díly mají přísné požadavky na orientaci vláken, které přímo ovlivňují mechanický výkon hotového výrobku. CNC řezání s inteligentním softwarem hnízdění automaticky vynucuje omezení orientace vláken – každý díl je řezán se správnou orientací vzhledem ke směru válcování, čímž se eliminuje riziko nesprávně orientovaných vrstev, které mohou ohrozit balistický výkon.
