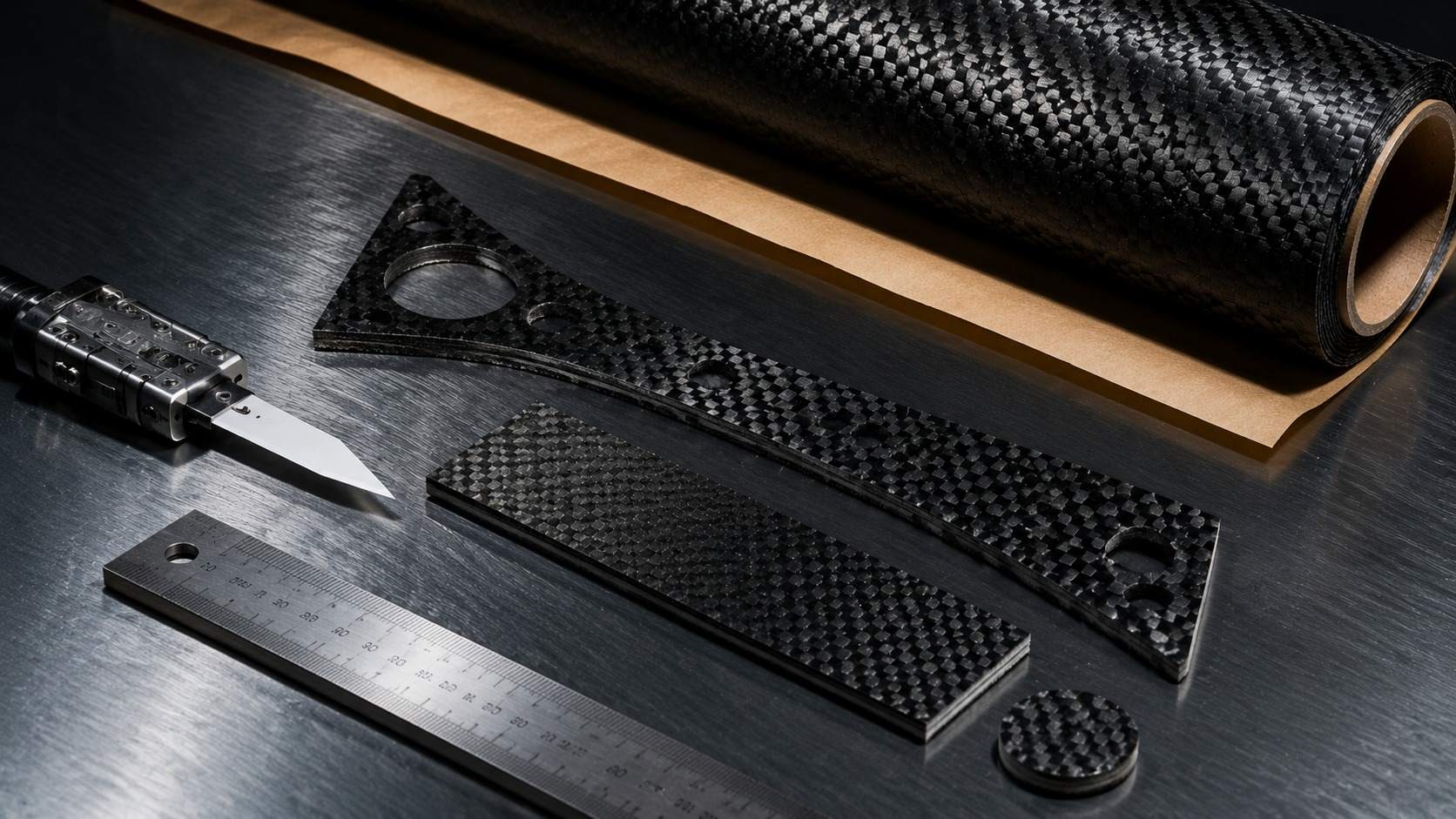

Jak přesně řezat lepkavé prepregové materiály: Kompletní průvodce

Předimpregnované materiály – uhlíková vlákna, skelná vlákna a aramidové tkaniny předimpregnované nevytvrzenou pryskyřicí – patří mezi nejnáročnější materiály na řezání při výrobě kompozitů. Jejich lepkavý povrch se lepí na čepele a řezací stoly. Jejich pryskyřičná matrice je citlivá na teplo, vlhkost a mechanické namáhání. A protože prepregy leteckého průmyslu mohou stát 80–300 USD nebo více za metr, každá chyba řezání s sebou nese značnou finanční pokutu.

Přesné řezání prepregu vyžaduje více než jen ostrou čepel. Vyžaduje správnou konfiguraci stroje, účelovou geometrii čepele, kontrolované řezné prostředí a inteligentní software pro vkládání – to vše společně zajišťuje čisté, rozměrově přesné řezy bez deformace materiálu nebo kontaminace pryskyřice.

V této příručce pokrýváme vše, co výrobci kompozitů potřebují vědět o přesném řezání lepkavých prepregových materiálů: proč je prepreg obtížné řezat, jaké zařízení a parametry procesu jsou nejdůležitější a jak nakonfigurovat CNC prepreg řezací stroj pro konzistentní, vysoce kvalitní výsledky.

Co je prepreg a proč je obtížné jej řezat?

Pochopení prepregových materiálů

Prepreg (zkratka pro 'pre-impregnated') je kompozitní výztužná tkanina — typicky uhlíkové vlákno, sklolaminát nebo aramid — která byla nasycena přesně odměřeným množstvím nevytvrzené termosetové pryskyřice (obvykle epoxidu). Pryskyřice je částečně vytvrzena (stupně B), aby materiál získal polotuhou, manipulovatelnou formu.

Prepregy se široce používají v:

• Letecký a kosmický průmysl a obrana : konstrukční panely, součásti trupu, pláště křídel, kryty krytů

• Motorsport : Karoserie vozů Formule 1 a GT, podvozkové komponenty, aerodynamické díly

• Automobilový průmysl : lehké konstrukční výztuhy, střešní panely, dveřní vložky

• Námořní : vysoce výkonné trupy lodí a konstrukční součásti

• Průmysl : tlakové nádoby, sportovní potřeby, lékařské vybavení

Řízený obsah pryskyřice a orientace vláken v prepregových materiálech poskytují vynikající mechanické vlastnosti ve srovnání s kompozity pokládanými za mokra – ale tytéž vlastnosti činí přesné řezání výrazně náročnější.

Čtyři hlavní výzvy řezání prepregu

Lepkavá povrchová přilnavost

Nevytvrzená pryskyřice dodává prepregu lepivý, lepkavý povrch, který přilne k řezacím čepelím, povrchům řezacího stolu, podkladovému papíru a manipulačnímu zařízení. Když čepel prochází materiálem, na ostří čepele se hromadí pryskyřice, což zvyšuje tření, snižuje ostrost řezu a nakonec způsobí, že čepel se spíše táhne než řezá, což vede ke zkreslení hran a nepřesným rozměrům.

Citlivost pryskyřice na teplo

Předimpregnovaná pryskyřice začíná vytvrzovat, když je vystavena zvýšeným teplotám. Metody řezání, které generují teplo – řezání laserem, vysokorychlostní frézování – mohou iniciovat částečné vytvrzení na hraně řezu, změnit vlastnosti materiálu a potenciálně způsobit problémy s lepením v navazujících procesech kladení.

Prepreg musí být řezán pouze za studena. Toto je základní požadavek, který vylučuje laserové řezání a většinu směrovacích přístupů.

Deformace materiálu působením řezných sil

Na rozdíl od tuhých materiálů je prepreg pružný a deformovatelný. Nadměrná řezná síla nebo neadekvátní upevnění způsobuje, že se materiál během řezání posouvá, natahuje nebo deformuje, což má za následek rozměrovou nepřesnost a nesouosost vláken, což může ohrozit konstrukční výkon hotové součásti.

Časová citlivost

Většina prepregových materiálů má definovanou dobu odstavení – maximální dobu, po kterou mohou zůstat při pokojové teplotě, než pryskyřice začne postupovat za své pracovní okno. To znamená, že operace řezání musí být účinné a dobře naplánované. Pomalé, ruční procesy řezání plýtvají drahocenným časem a zvyšují riziko degradace materiálu před pokládkou.

Správná technologie řezání pro prepreg: CNC oscilační nůž

Vzhledem k výše uvedeným omezením – žádné teplo, minimální řezná síla, vysoká přesnost, časová efektivita – CNC řezání oscilačním nožem je zavedeným standardem pro řezání prepreg v letectví, motorsportu a pokročilé výrobě kompozitů po celém světě.

Oscilační nůž řeže rychlým vibrováním ostré čepele (typicky 3 000–20 000 zdvihů za minutu) po CNC naprogramované dráze. Čepel prořezává vlákna a pryskyřici s minimální boční silou, nevytváří žádné teplo a zanechává čistý řez.

Klíčové výhody pro řezání prepregu:

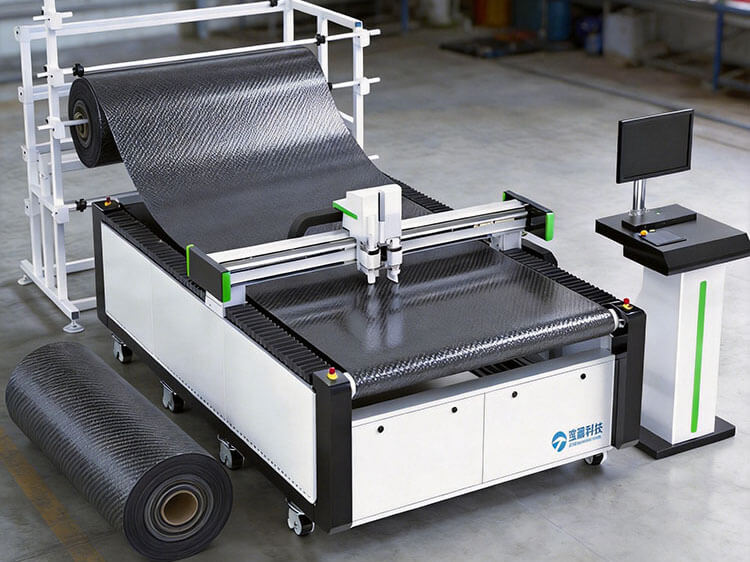

Pro specializované zpracování prepregů, Shilai's Řezací stroj SL1625PF Pryskyřičný prepreg je speciálně navržen pro lepkavé prepregové materiály se systémy nožů, povrchy stolů a konfiguracemi softwaru optimalizovanými pro produkční prostředí leteckého a motoristického sportu.

6 klíčových faktorů pro přesné řezání prepregu

Faktor 1: Výběr čepele a geometrie

Výběr kotouče je jedinou nejkritičtější proměnnou kvality řezu prepregu. Nesprávná čepel způsobuje nahromadění pryskyřice, tažení a deformaci ostří. Správná čepel čistě prořízne stovky metrů prepregu, než bude vyžadovat výměnu.

Doporučené typy čepelí pro prepreg:

Potah čepele je u prepregu důležitý. Čepele potažené PTFE (polytetrafluoretylen) dramaticky snižují přilnavost pryskyřice, prodlužují životnost čepele a udržují kvalitu řezu po delší výrobní série. Pro letecké prepregy s vysokým obsahem pryskyřice se důrazně doporučují potažené čepele.

Řízení ostrosti čepele:

• Pravidelně kontrolujte hrany čepelí – tupé čepele jsou nejčastější příčinou špatné kvality řezu prepregu

• Stanovte plán výměny kotouče na základě typu materiálu a řezného objemu

• Nikdy se nepokoušejte řezat prepreg čepelí, která vykazuje známky nahromadění pryskyřice nebo zaoblení hran

Faktor 2: Podtlakový systém

Flexibilita prepregu a tendence k deformaci pod řeznými silami činí z robustního vakuového přidržovacího systému zásadní. Bez adekvátního upevnění bude i dobře konfigurovaný kotouč produkovat nepřesné řezy, protože se materiál během procesu řezání posouvá.

Požadavky na přidržení vakua pro prepreg:

• Rovnoměrné rozložení podtlaku : Řezací stůl musí udržovat konzistentní sání po celé oblasti řezání, včetně hran a rohů, kde má prepreg tendenci se zvedat

• Přiměřený podtlak : Typicky 15–25 mbar pod atmosférickým tlakem pro většinu materiálů prepregu; materiály s vyšší lepivostí mohou vyžadovat silnější vakuum

• Utěsněný povrch stolu : Jakékoli mezery nebo opotřebované oblasti na povrchu řezacího stolu snižují účinnost podtlaku – pravidelná kontrola a údržba stolu je nezbytná

• Správa podkladového papíru : Většina prepregů je dodávána s odnímatelnou vrstvou (podkladový papír). Podkladový papír by měl během řezání zůstat na místě, aby chránil povrch stolu a udržoval integritu vakuového těsnění

Tip: U velmi lepkavých prepregů, které odolávají ležení naplocho, předběžná úprava materiálu při pokojové teplotě po dobu 15–30 minut před řezáním umožňuje, aby se uvolnil a přizpůsobil se povrchu stolu, čímž se zlepší účinnost přidržování vakua.

Faktor 3: Řezná rychlost a kmitací frekvence

Řezná rychlost a frekvence kmitání kotouče musí být vyvážené pro každý konkrétní materiál prepregu. Příliš rychlý pohyb snižuje kvalitu řezu; příliš pomalý pohyb zvyšuje nahromadění pryskyřice na čepeli.

Obecné pokyny:

Poznámka: Toto jsou pokyny pro výchozí bod. Optimální parametry by měly být stanoveny testováním vzorku na vašem konkrétním materiálu.

Vztah mezi rychlostí a tvorbou pryskyřice:

Vyšší řezné rychlosti zkracují dobu, po kterou je každý segment čepele v kontaktu s pryskyřicí, což může snížit usazování. Avšak rychlosti, které jsou příliš vysoké pro tloušťku materiálu, způsobují, že se kotouč spíše táhne, než aby čistě řezal. Nalezení optimální rychlosti pro každý materiál vyžaduje systematické testování.

Faktor 4: Regulace teploty

Viskozita prepregové pryskyřice – a tím i lepivost – se výrazně mění s teplotou. Studený prepreg je tužší a méně lepivý; teplý prepreg je pružnější, ale lepivější a náchylnější k přilnutí čepele.

Doporučené postupy pro řízení teploty:

• Teplota řezné místnosti : U většiny prepregových materiálů udržujte mezi 18–22 °C (64–72 °F). Toto je standardní teplotní rozsah používaný v leteckých zařízeních pro výrobu kompozitních materiálů.

• Úprava materiálu : Před řezáním nechte role prepregu vyjmuté z chladírny dosáhnout pokojové teploty. Řezání studeného prepregu způsobí jeho praskání nebo delaminaci na řezných hranách.

• Vyhněte se přímému slunečnímu záření nebo zdrojům tepla : Lokální zahřívání prepregu během řezání může způsobit nerovnoměrný tok pryskyřice a rozměrovou nestabilitu.

• Sledujte sezónní výkyvy : V zařízeních bez klimatizace mohou letní teploty výrazně zvýšit lepivost prepregu a míru zanášení čepele.

Faktor 5: Optimalizace dráhy a směru řezu

U tkaných a víceosých prepregů ovlivňuje kvalitu řezu směr, kterým se čepel pohybuje vzhledem k orientaci vláken. Řezání paralelně se svazky vláken vytváří čistší hrany než řezání napříč pod ostrými úhly.

Optimalizace řezné dráhy pro prepreg:

• Vyhněte se ostrým úhlům : Naprogramujte dráhy řezání tak, aby se k rohům a úzkým křivkám přibližovaly postupně, spíše než s ostrými změnami směru

• Optimalizace vstupních a výstupních bodů : Vstup a výstup čepele vytváří nejvyšší tlak na materiál – umístěte tyto body mimo kritické prvky součásti

• Minimalizujte otáčení čepele : Časté změny směru zvyšují hromadění pryskyřice a mohou způsobit deformaci materiálu v bodech obrácení

• Tam, kde je to vhodné, použijte šplhavé řezání : U některých typů předimpregnovaných laminátů řezání ve směru, který tlačí vlákna do materiálu (namísto jejich vytahování), vytváří čistší okraje.

Moderní kompozitní řezací stroje obsahují nástroje pro optimalizaci řezné dráhy, které automaticky aplikují tyto principy při generování CNC programů z rozvržení do sebe.

Faktor 6: Inteligentní vnoření pro prepreg

U předimpregnovaných materiálů není inteligentní skládání pouze o úsporách materiálu, ale také o efektivním řízení časového omezení.

Proč je vnoření důležitější pro prepreg než jiné kompozity:

• Správa out-time : Každou minutu, kdy je role s předimpregnovaným papírem otevřena při pokojové teplotě, spotřebuje out-time. Efektivní seskupování minimalizuje dobu mezi otevřením role a dokončením řezání, čímž se zachovává maximální čas potřebný pro proces kladení.

• Materiálové náklady : Při 80–300 USD+ na metr představuje i 5% zlepšení výtěžnosti materiálu významné úspory nákladů

• Shoda s orientací vláken : Konstrukční prepregové díly mají přísné požadavky na orientaci vláken, které musí být dodrženy v rozvržení vnoření

• Dávkové sekvenování : Software Nesting může sekvenovat řezy, aby se minimalizovala manipulace s materiálem a snížil se počet, kolikrát je nutné roli otevřít a zavřít

The Stroje na řezání kompozitních materiálů od Shilai obsahují integrovaný software pro vnoření, který zvládá všechny tyto specifické požadavky na prepreg – vynucuje omezení orientace vláken, optimalizuje výtěžnost a generuje efektivní sekvence řezání, které respektují omezení času.

Běžné problémy s řezáním prepregu a jejich řešení

Problém 1: Nahromadění pryskyřice na čepeli

Příznaky: Zvyšující se řezný odpor, tažené nebo potrhané hrany, zhoršující se rozměrová nepřesnost během řezu

příčiny:

• Nesprávný typ čepele (nepotažená čepel na vysoce lepivém prepregu)

• Řezná rychlost příliš nízká

• Příliš vysoká pokojová teplota

• Čepel uplynula své životnosti

Řešení:

• Přejděte na čepele potažené PTFE

• Zvyšte řeznou rychlost v mezích kvality

• Snižte pokojovou teplotu na 18–20 °C

• Dodržujte plán pravidelné výměny čepele

• Během dlouhého řezání pravidelně čistěte čepel měkkým hadříkem

Problém 2: Zvedání nebo posouvání materiálu během řezání

Příznaky: Rozměrové chyby, nesouosost vláken, čáry řezu vybočující z naprogramované dráhy

příčiny:

• Nedostatečný přídržný tlak vakua

• Opotřebovaný nebo poškozený povrch řezacího stolu

• Před řezáním odstraňte podkladový papír

• Materiál je příliš studený (tuhý, neodpovídá tabulce)

Řešení:

• Zkontrolujte a obnovte tlak podtlakového systému

• Zkontrolujte a opravte povrch řezacího stolu

• Během řezání mějte podkladový papír na místě

• Před řezáním nechte materiál dosáhnout pokojové teploty

Problém 3: Delaminace hran na řezných liniích

Příznaky: Zóny bohaté na pryskyřici nebo chudé na pryskyřici na řezných hranách, na řezaném povrchu viditelné oddělení vláken

příčiny:

• Čepel je příliš tupá

• Příliš vysoká řezná síla (špatný kotouč nebo nastavení rychlosti)

• Materiál není dostatečně podepřen na řezné hraně

Řešení:

• Okamžitě vyměňte nůž

• Snižte řeznou rychlost a zkontrolujte typ kotouče

• Zajistěte, aby přidržování vakua bylo aktivní po celé ploše řezání, včetně blízkých okrajů

Problém 4: Rozměrová nepřesnost v průběhu výroby

Symptomy: Součásti v rámci tolerance na začátku běhu, vychylování z tolerance v průběhu běhu

příčiny:

• Progresivní opotřebení čepele

• Tepelná roztažnost materiálu při zvýšení pokojové teploty během dne

• Nános pryskyřice postupně zvyšuje řeznou sílu

Řešení:

• Implementujte protokol o kontrole a výměně lopatek v polovině provozu

• Monitorujte a kontrolujte teplotu v místnosti po celou dobu řezání

• Během dlouhých jízd čistěte čepel v pravidelných intervalech

Problém 5: Plýtvání materiálem z neefektivních rozvržení

Příznaky: Vysoké procento odřezků, časté nedostatky materiálu vyžadující nové otvory pro role

příčiny:

• Manuální nebo suboptimální hnízdění

• Nezohledňuje orientaci vláken při plánování rozvržení

• Řezání jednotlivých dílů spíše než hromadné skládání

Řešení:

• Implementujte inteligentní vnořovací software pro všechny úlohy řezání předimpregnovaných laminátů

• Vždy vkládejte celé výrobní dávky spíše než jednotlivé díly

• Použijte sledování zbytků k začlenění zbytkového materiálu do budoucích zakázek

Pracovní postup řezání prepreg: Nejlepší postup krok za krokem

Pro výrobce, kteří nastavují nebo optimalizují operaci řezání prepregu, představuje následující pracovní postup nejlepší průmyslovou praxi:

Krok 1: Příprava materiálu

• Vyjměte prepregovou roli z chladírny

• Nechte dosáhnout pokojové teploty (obvykle 2–4 hodiny pro celou roli)

• Zaznamenejte ID role, číslo šarže materiálu a začátek prodlevy

• Zkontrolujte roli, zda není poškozená, delaminovaná nebo kontaminovaná

Krok 2: Nastavení stroje

• Vyberte a nainstalujte vhodnou čepel (potažená rovná čepel pro většinu prepregů)

• Ověřte tlak podtlakového systému a stav povrchu stolu

• Načtěte řezací program z vnořovacího softwaru

• Nastavte řeznou rychlost a frekvenci kmitání pro konkrétní materiál

Krok 3: Nakládání materiálu

• Rozviňte prepreg na řezací stůl s podkladovým papírem směrem dolů

• Aktivujte přidržení vakua

• Zkontrolujte, zda je materiál plochý a plně přilnutý k povrchu stolu

• Potvrďte zarovnání orientace vlákna s referenčním směrem stroje

Krok 4: Řezání

• Spusťte program řezání

• Sledujte kvalitu řezu během provozu – zkontrolujte kvalitu hran a rozměry prvních dílů

• V pravidelných intervalech kontrolujte stav nožů

• Zaznamenejte jakékoli odchylky nebo problémy s kvalitou

Krok 5: Sejmutí dílu a montáž

• Opatrně vyjměte odříznuté části a udržujte podkladový papír až do položení

• Použijte identifikační štítky vrstvy (číslo vrstvy, orientace, šarže materiálu)

• Součásti sady v pořadí uspořádání

• Zaznamenejte skutečnou spotřebu materiálu a zbývající rozměry

Krok 6: Skladování materiálu

• Nepoužitý prepreg ihned vraťte do chladírny

• Aktualizujte záznam o odstávce

• Skladujte zbytky se zaznamenanými rozměry pro budoucí hnízdění

Výběr správného řezacího stroje prepreg

Ne všechny řezací stroje na kompozitní materiály jsou stejně vhodné pro prepreg. Při hodnocení zařízení pro řezání prepregů hledejte tyto specifické schopnosti:

Základní vlastnosti pro řezání prepregu

Otázky, které můžete položit svému dodavateli strojů

Před zakoupením řezacího stroje prepreg se zeptejte na následující:

1. Můžete předvést řezání na mém konkrétním prepregovém materiálu? Každý renomovaný výrobce by měl před nákupem nabídnout testování vzorků na vašich skutečných materiálech.

2. Jaké typy čepelí a povlaky jsou k dispozici pro vysoce lepivé prepregy?

3. Jak funguje vakuový přidržovací systém na okrajích oblasti řezání?

4. Vynucuje vnořovací software omezení orientace vláken?

5. Jaký je doporučený plán údržby vakuového systému a řezacího stolu?

6. Jaké školení a podporu poskytujete pro nastavení a optimalizaci řezání prepreg?

Technický tým Shilai spolupracuje na konfiguraci přímo se zákazníky předimpregnovaná řezná řešení pro jejich specifické materiály, objemy výroby a požadavky na kvalitu – včetně testů řezání vzorků před jakýmkoliv závazkem k nákupu.

Závěr

Přesné řezání lepkavých předimpregnovaných materiálů je dosažitelné – vyžaduje to však systematický přístup, který řeší každou proměnnou v procesu: výběr čepele, vakuová fixace, regulace teploty, řezná rychlost, optimalizace dráhy a efektivita skládání.

Základní požadavky jsou jasné:

• Pouze řezání za studena — oscilační nůž je správná technologie; laser a směrování nejsou vhodné

• Účelová geometrie čepele – čepele s povlakem pro lepivé materiály, přizpůsobené specifickému systému pryskyřice

• Robustní vakuové přidržování — konzistentní fixace po celé řezné ploše

• Řízené prostředí — 18–22°C pokojová teplota, materiál před řezáním kondicionován na pokojovou teplotu

• Inteligentní vnořování – soulad s orientací vláken, optimalizace výnosu a správa mimo provoz

• Systematická procesní disciplína — kontrola čepele, sledování teploty a kontrola kvality během každé výrobní série

Když jsou tyto prvky na svém místě, dobře nakonfigurované CNC kompozitní řezací stroj poskytuje konzistentní a přesné předimpregnované řezy při výrobní rychlosti – s výtěžností materiálu, sledovatelností a kvalitou dílů, kterou letecký průmysl, motorsport a pokročilá výroba kompozitů vyžaduje.

Sdělte nám svůj typ materiálu prepregu, systém pryskyřice, typický počet vrstev a objem výroby – a náš technický tým vám doporučí správnou konfiguraci řezání pro vaši aplikaci.

Vyžádejte si bezplatný test řezacího vzorku prepregu →

Často kladené otázky

Můžete řezat prepreg laserem?

Ne. Řezání laserem generuje teplo, které iniciuje vytvrzování pryskyřice na hraně řezu, mění vlastnosti materiálu a vytváří toxické výpary z pryskyřičného systému. Prepreg musí být řezán pomocí mechanických procesů za studena — CNC řezání oscilačním nožem je průmyslovou standardní metodou pro prepreg v leteckém a automobilovém průmyslu.

Jak zabráníte přilepení čepele k prepregu?

Používejte čepele potažené PTFE nebo TiN, které výrazně snižují přilnavost pryskyřice k povrchu čepele. Udržujte pokojovou teplotu 18–22 °C, abyste minimalizovali lepivost pryskyřice. Nastavte rychlost řezání na optimální úroveň pro váš materiál – příliš pomalá prodlužuje dobu kontaktu kotouče a hromadění pryskyřice. Vyměňujte břity podle pravidelného plánu, než se hromadění stane problémem.

Měl by být před řezáním prepregu odstraněn podkladový papír?

Ne. Během řezání udržujte podkladový papír (uvolňovací vložku) na místě. Chrání povrch řezacího stolu, pomáhá udržovat integritu vakuového těsnění a zabraňuje přilnutí prepregu přímo ke stolu. Podkladový papír vyjměte pouze ve fázi pokládání.

Jaká pokojová teplota se doporučuje pro řezání prepregu?

Většina výrobců prepregů doporučuje zpracování při 18–22 °C (64–72 °F). Tento teplotní rozsah vyvažuje manipulovatelnost (materiál je dostatečně pružný, aby ležel naplocho) s kontrolou lepivosti (pryskyřice není tak měkká, aby agresivně znečišťovala čepel). Vždy zkontrolujte konkrétní doporučení teploty v datovém listu prepregu.

Jak udržujete rozměrovou přesnost při řezání více vrstev?

U vícevrstvého řezání se před zahájením řezání ujistěte, že jsou všechny vrstvy správně zarovnány a podtlakový držák je plně zapojen. Snižte řeznou rychlost pro silnější stohy, abyste si zachovali kontrolu nad kotoučem. Používejte raději CNC naprogramované řezné dráhy než ruční navádění a před pokračováním v celé dávce ověřte první části každého běhu podle konstrukčních rozměrů.

Co je to prepreg out-time a jak to ovlivňuje řezání?

Out-time je maximální doba, po kterou může materiál prepregu zůstat při pokojové teplotě, než pryskyřice postoupí za své použitelné pracovní okno. Typické doby odstavení se pohybují od 10 do 30 dnů v závislosti na systému pryskyřice. Efektivní řezání – pomocí inteligentního seskupování k minimalizaci doby, kdy je role otevřená – šetří čas potřebný pro proces pokládání. Při vyjímání materiálu z chladírenského skladu si vždy zaznamenejte start mimo provoz.

Může jeden stroj řezat prepreg i suchou tkaninu z uhlíkových vláken?

Ano. Moderní CNC kompozitní řezací stroje dokážou zpracovat prepreg i suché tkaniny s výměnou čepele a nastavením parametrů. Tato flexibilita je cenná pro výrobce, kteří pracují s oběma typy materiálů. Pro velkoobjemovou specializovanou výrobu prepregu však bude stroj konfigurovaný speciálně pro prepreg – s optimalizovaným vakuovým přidržováním, systémy nožů a vnořovacím softwarem – poskytovat lepší výsledky než stroj pro všeobecné použití.

Jak inteligentní hnízdění pomáhá při řezání prepregu?

Inteligentní seskupování zlepšuje řezání prepregu třemi způsoby: maximalizuje výtěžnost materiálu u drahých prepregových rolí (obvykle o 8–16 % lepší než ruční rozvržení), automaticky vynucuje požadavky na orientaci vláken pro každý díl a generuje efektivní sekvence řezání, které minimalizují dobu, po kterou je role otevřena při pokojové teplotě – šetří čas pro proces pokládání.
