چگونه پارچه آرامید و کولار را بدون وز شدن یا فرسودگی برش دهیم

الیاف آرامید – که با نام‌های تجاری از جمله Kevlar®، Twaron® و Technora® فروخته می‌شود – یکی از مواد مکانیکی بسیار سخت در برش صنعتی است. پارچه آرامید که به طور خاص برای مقاومت در برابر نفوذ، سایش و پارگی طراحی شده است، ابزارهای طراحی شده برای برش را شکست می دهد. تیغه های صاف روی سطح می چرخند. قیچی در عرض چند دقیقه کسل کننده می شود. برش لیزری لبه ها را زغال می کند و بخارات سمی آزاد می کند. نتیجه، در عملیات برش دستی یا با پیکربندی ضعیف، هر بار یکسان است: گیجی شدید لبه، الیاف کشیده شده، ابعاد نادرست، و سایش سریع ابزار.

برای تولیدکنندگانی که جلیقه‌های بالستیک، کلاه ایمنی، دستکش‌های مقاوم در برابر برش، لایه‌های ساختاری هوافضا یا لباس‌های محافظ صنعتی تولید می‌کنند، این یک ناراحتی جزئی نیست - تهدیدی مستقیم برای ایمنی محصول، گواهی‌نامه کیفیت و اقتصاد تولید است.

خبر خوب این است که آرامید و کولار را می توان به طور تمیز، دقیق و با سرعت تولید برش داد - اما تنها با فناوری برش مناسب، هندسه تیغه های ساخته شده و پارامترهای ماشین به درستی پیکربندی شده است. این راهنما همه چیزهایی را که باید بدانید را پوشش می‌دهد: چرا برش آرامید اینقدر دشوار است، کدام فناوری مشکل را حل می‌کند و چگونه می‌توان یک آن را پیکربندی کرد. دستگاه برش کامپوزیت CNC برای نتایج ثابت و بدون ساییدگی.

چرا برش آرامید و کولار بسیار دشوار است؟

علم مواد در پشت چالش

الیاف آرامید خواص مکانیکی استثنایی خود را از یک ساختار مولکولی بسیار منظم از زنجیره های پلیمری پارا فنیلن ترفتالامید به دست می آورند که به موازات محور الیاف تراز شده و توسط پیوندهای هیدروژنی به هم متصل شده اند. این ساختار آرامید را می دهد:

• استحکام کششی 5× بیشتر از فولاد در همان وزن

• مدول الاستیک قابل مقایسه با الیاف شیشه اما با چقرمگی بسیار بیشتر

• مقاومت عالی در برابر برش، سایش و ضربه

• چگالی کم (تقریباً 1.44 g/cm⊃3؛ برای Kevlar 29)

این دقیقاً همان خصوصیاتی است که آرامید را در حفاظت بالستیک، هوافضا و کاربردهای ایمنی صنعتی ارزشمند می کند. آنها همچنین دقیقاً خواصی هستند که باعث می شود در برابر برش مقاومت کند.

هنگامی که یک تیغه صاف معمولی با پارچه آرامید تماس می گیرد، الیاف تمیز نمی شوند. در عوض، آنها منحرف می شوند، کشیده می شوند و به عقب برمی گردند - تیغه به جای بریدن الیاف، الیاف را کنار می زند. نتیجه این است:

• گیج شدن و ساییدگی : الیافی که از بافت در لبه های برش کشیده می شوند، انتهای الیاف شل ایجاد می کنند که یکپارچگی لبه را به خطر می اندازد.

• خروج الیاف : کل دسته های الیاف که از ساختار بافت جابجا شده اند، مواد را در نزدیکی خط برش ضعیف می کند.

• عدم دقت ابعادی : الیافی که به جای برش منحرف می شوند، باعث انحراف خط برش واقعی از مسیر برنامه ریزی شده می شوند.

• سایش سریع تیغه : سختی و چقرمگی فوق العاده الیاف آرامید، لبه های برش را بسیار سریعتر از سایر منسوجات فنی ساییده می کند.

چرا روش های برش استاندارد در آرامید شکست می خورند؟

مشکل اساسی این است که الیاف آرامید باید به صورت مکانیکی بریده شوند - نه ذوب شوند، نه کنار گذاشته شوند، بلکه به صورت جداگانه بریده شوند - تا لبه تمیز و بدون ساییدگی حاصل شود. این نیاز به یک هندسه تیغه ای دارد که به طور خاص برای این کار طراحی شده است.

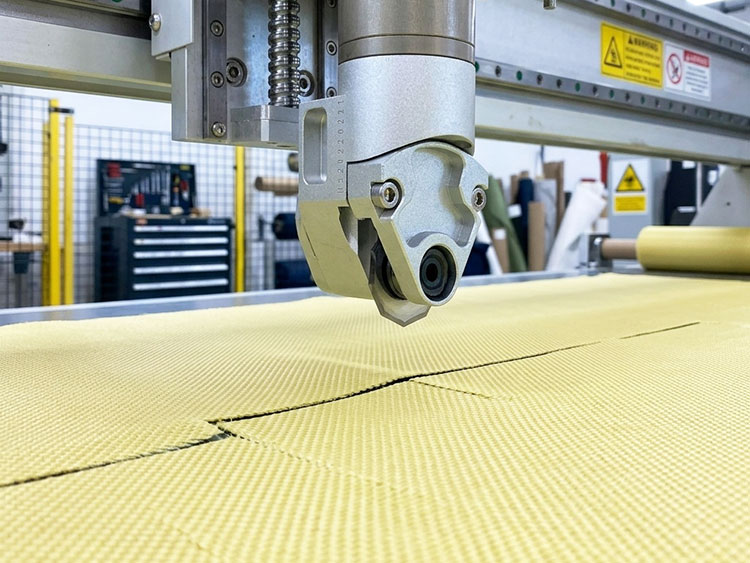

فناوری برش صحیح: برش تیغه دندانه دار CNC

چرا تیغه دندانه دار همه چیز را تغییر می دهد؟

پیشرفت در برش آرامید از هندسه تیغه حاصل می شود. یک تیغه دندانه دار تخصصی که تحت کنترل CNC با پارامترهای سرعت و فشار دقیق کار می کند، از یک عمل میکرو اره استفاده می کند که به صورت جداگانه هر فیبر با استحکام بالا را هنگام عبور تیغه از مواد جدا می کند.

بر خلاف تیغه صافی که الیاف را کنار می‌زند، هر دندان از تیغه دندانه‌دار دسته‌های فیبر جداگانه را به ترتیب می‌گیرد و برش می‌دهد. اثر تجمعی یک لبه برش تمیز و بدون ساییدگی است - حتی بر روی سخت‌ترین پارچه‌های آرامید درجه بالستیک.

این فناوری اصلی پشت Shilai است دستگاه برش کولار پارچه آرامید SL1625AF ، که به طور خاص برای مقابله با چالش های برش آرامید و کولار در حفاظت بالستیک، دفاع و تولید پوشاک محافظ ساخته شده است.

تیغه دندانه دار در مقابل تیغه صاف: مقایسه سر به سر

اتوماسیون CNC: چرا برش دستی نمی تواند مقیاس شود

حتی با تیغه دندانه دار صحیح، برش دستی آرامید در مقیاس تولید غیر عملی است:

• سازگاری : برش دستی نمی تواند فشار، سرعت و مسیر ثابت تیغه مورد نیاز برای لبه های بدون پارگی قابل تکرار را در طول دوره تولید حفظ کند.

• سرعت : برش دستی لایه های پیچیده بالستیک 5-10× کندتر از برش خودکار CNC است.

• دقت : کیت های بالستیک چند لایه نیاز دارند که هر لایه از نظر ابعادی یکسان باشد - برش دستی نمی تواند در حجم تولید به این امر برسد.

• قابلیت ردیابی : مشتریان دفاعی و هوافضا به سوابق برش مستند نیاز دارند. فرآیندهای دستی نمی توانند این را فراهم کنند

اتوماسیون CNC همه این مشکلات را به طور همزمان حل می کند و کیفیت ثابت، سرعت تولید و قابلیت ردیابی کامل فرآیند را ارائه می دهد.

6 عامل حیاتی برای برش آرامید بدون آسیب

فاکتور 1: مشخصات تیغه دندانه دار و تعمیر و نگهداری

تیغه دندانه دار مهم ترین متغیر در کیفیت برش آرامید است. مشخصات تیغه باید با مواد آرامید خاص در حال برش مطابقت داشته باشد.

پارامترهای کلیدی تیغه برای آرامید:

• گام دندان : گام دندانه ریزتر برای پارچه های محکم بافته شده. زمین درشت تر برای مواد شل بافته یا ضخیم

• هندسه دندان : پروفیل های نامتقارن دندان درگیری بهتر الیاف را روی بافت های جهت دار ایجاد می کند.

• جنس تیغه : تیغه های فولادی پرسرعت (HSS) یا با نوک کاربید برای حداکثر مقاومت در برابر سایش در آرامید

• پوشش تیغه : پوشش های نیترید تیتانیوم (TiN) یا کربن الماس مانند (DLC) عمر تیغه را به طور قابل توجهی بر روی الیاف آرامید ساینده افزایش می دهند.

پروتکل نگهداری تیغه:

ماهیت ساینده آرامید به این معنی است که سایش تیغه سریعتر از سایر منسوجات فنی است. یک برنامه بازرسی و تعویض تیغه روشن ایجاد کنید:

1. دندان‌های تیغه را با بزرگنمایی در فواصل منظم بازبینی کنید - هر 2 تا 4 ساعت از زمان برش روی آرامید بالستیک سنگین

2. تیغه ها را در اولین نشانه گرد شدن یا بریدگی دندان تعویض کنید - تیغه دندانه دار کسل کننده به جای بریدگی می شکند.

3. هرگز سعی نکنید تیغه های دندانه دار را در زمین تیز کنید - تیغه های جدید را جایگزین کنید

4. ردیابی عمر تیغه در هر نوع ماده برای ایجاد یک برنامه جایگزینی پیش‌بینی‌کننده

فاکتور 2: نگهداشتن خلاء - پایه دقت ابعادی

پارچه آرامید چالش خاصی برای تثبیت دارد: سطح صاف و لغزنده آن در برابر ماندن در موقعیت روی میز برش مقاومت می کند. بدون نگه‌داشتن جاروبرقی قوی، حتی یک تیغه دندانه‌دار کاملاً پیکربندی شده، با جابجایی مواد در حین برش، برش‌های نادرستی ایجاد می‌کند.

الزامات نگهدارنده خلاء برای آرامید:

• پمپ خلاء پرقدرت : سطح صاف آرامید اصطکاک کمتری نسبت به فیبر کربن بافته شده یا فایبرگلاس دارد - فشار خلاء بالاتر این را جبران می کند.

• پوشش کامل منطقه : جاروبرقی باید در سراسر منطقه برش فعال باشد، از جمله لبه هایی که آرامید تمایل به بلند شدن دارد.

• سطح میز ثابت : نواحی فرسوده، سوراخ‌ها یا آلودگی روی سطح میز برش اثر خلاء را کاهش می‌دهد - بازرسی منظم ضروری است.

• تثبیت چند لایه : برای کیت های بالستیک که به صورت پشته های چند لایه بریده می شوند، خلاء باید از تمام لایه ها به سطح میز نفوذ کند.

را SL1625AF دارای یک سیستم خلاء با قدرت بالا است که به طور خاص برای چالش‌های تثبیت پارچه‌های آرامیدی لغزنده پیکربندی شده است و فشار ثابت را در سراسر 1600 × 2500 میلی‌متر حفظ می‌کند. منطقه کاری کامل

نکته عملی - مدیریت کشش پارچه:
پارچه های بافته شده آرامید می توانند کشش داخلی قابل توجهی را از فرآیند بافندگی حمل کنند. قبل از فعال کردن جاروبرقی، اجازه دهید پارچه به مدت 2 تا 3 دقیقه روی میز برش صاف بماند. این امر از انقباض پارچه پس از برش جلوگیری می کند، که باعث می شود قطعات بریده شده کوچکتر شوند.

فاکتور 3: بهینه سازی سرعت برش

سرعت برش باید به دقت با نوع مواد آرامید، ساختار بافت و تعداد لایه ها مطابقت داشته باشد. سرعت بهینه کیفیت برش، عمر تیغه و توان تولید را متعادل می کند.

دستورالعمل های سرعت عمومی برای برش آرامید:

توجه: اینها دستورالعمل های نقطه شروع هستند. پارامترهای بهینه را از طریق آزمایش نمونه روی مواد خاص و مشخصات بافت خود ایجاد کنید.

مبادله سرعت و کیفیت:

• خیلی سریع : تیغه دندانه دار نمی تواند عملکرد ریز اره خود را روی هر دسته الیاف کامل کند - الیاف به جای برش فشار داده می شوند و باعث ساییدگی می شوند.

• خیلی کند : زمان تماس طولانی تیغه باعث افزایش گرمای تولید شده توسط اصطکاک و کاهش توان عملیاتی بدون بهبود کیفیت متناسب می شود.

SL1625AF از حداکثر سرعت برش ≤1500 میلی‌متر بر ثانیه پشتیبانی می‌کند ، با کنترل کامل سرعت قابل برنامه‌ریزی CNC که امکان تغییر سرعت در یک مسیر برش را فراهم می‌کند - به عنوان مثال، کاهش سرعت خودکار در منحنی‌های تنگ و بازگشت به سرعت کامل در بخش‌های مستقیم.

فاکتور 4: برنامه نویسی مسیر برش برای بافت آرامید

جهت حرکت تیغه نسبت به ساختار بافت آرامید به طور قابل توجهی بر کیفیت لبه تأثیر می گذارد. این امر به ویژه برای پارچه‌های آرامید بافته شده که در آن دسته‌های الیاف در جهت‌های تار و پود مشخص اجرا می‌شوند، مهم است.

بهترین روش های برش برای آرامید:

• تا حد امکان از برش در جهت الیاف 45 درجه خودداری کنید : برش مورب در بین دسته های الیاف، تعداد الیافی را که تیغه باید به طور همزمان جدا کند، افزایش می دهد و باعث افزایش مقاومت و خطر ساییدگی می شود.

• منحنی‌های صاف را به جای گوشه‌های تیز برنامه‌ریزی کنید : تغییرات جهت تیز باعث می‌شود تیغه به‌طور لحظه‌ای متوقف شود و کشیده شود و نقاط شکستگی در گوشه‌ها ایجاد شود.

• نقاط ورود و خروج را بهینه کنید : ورودی و خروجی تیغه را دور از لبه‌های بخش مهم قرار دهید - اولین و آخرین میلی‌متر برش بیشتر مستعد ساییدگی هستند.

• از سرعت کاهش یافته در پیچ ها استفاده کنید : برنامه کاهش سرعت (20 تا 30٪) را در هنگام نزدیک شدن به منحنی های تنگ، سپس در قسمت های مستقیم به سرعت کامل برگردید.

• جهت گیری ثابت تیغه : اطمینان حاصل کنید که زاویه تیغه به درستی نسبت به جهت برش در کل مسیر حفظ شده است.

فاکتور 5: استراتژی برش چند لایه

بسیاری از کاربردهای آرامید - به ویژه حفاظت بالستیک - نیاز به برش چند لایه یکسان به طور همزمان دارند. برش چند لایه توان را افزایش می دهد اما چالش های بیشتری را برای کیفیت لبه ایجاد می کند.

دستورالعمل های برش چند لایه برای آرامید:

محدودیت تعداد لایه ها:

• آرامید بافته شده استاندارد: تا 8 لایه معمولاً با کیفیت لبه خوب با استفاده از یک تیغه دندانه دار مشخص شده به درستی قابل دستیابی است.

• آرامید بالستیک سنگین (> 400 گرم در متر مربع : 4-6 لایه برای حفظ کیفیت برش محدود شود

• UD aramid: محدود به 4 لایه. مواد UD نسبت به پارچه های بافته شده به نیروی برش حساس تر هستند

آماده سازی پشته:

• قبل از بارگذاری، تمام لایه ها را با جهت گیری فیبر ثابت تراز کنید

• قبل از فعال کردن جاروبرقی، مطمئن شوید که همه لایه‌ها صاف و بدون چروک هستند

• برای پارچه های بسیار لغزنده، از کاغذ نازک بین لایه ها استفاده کنید تا پایداری پشته را بهبود بخشد.

تنظیم سرعت برای پشته های چند لایه:

سرعت برش را تقریباً 15 تا 20 درصد در هر لایه اضافی فراتر از دو لایه اول کاهش دهید. این عمل میکرو اره را در تمام عمق پشته حفظ می کند.

تایید کیفیت:

همیشه لایه زیرین یک برش چند لایه را بررسی کنید - این جایی است که احتمالاً ابتدا کیفیت لبه کاهش می یابد. اگر لایه زیرین ساییدگی نشان داد، قبل از ادامه تولید کامل، تعداد لایه ها یا سرعت برش را کاهش دهید.

فاکتور 6: آشیانه سازی هوشمند برای آرامید - مدیریت عملکرد و جهت گیری

پارچه های آرامید مواد گران قیمتی هستند - کولار درجه بالستیک بسته به وزن و مشخصات منطقه می تواند 30 تا 120 دلار در هر متر قیمت داشته باشد. لانه سازی هوشمند مستقیماً بر اقتصاد هر دوره تولید تأثیر می گذارد.

چرا لانه سازی برای آرامید بیشتر از سایر مواد اهمیت دارد:

• هزینه مواد : حتی 5 درصد بهبود در بازده مواد در آرامید بالستیک با هزینه بالا نشان دهنده صرفه جویی قابل توجهی در هزینه در حجم تولید است.

• انطباق با جهت گیری فیبر : قطعات آرامید بالستیک و ساختاری دارای الزامات سختگیر جهت گیری فیبر هستند - نرم افزار تودرتو این موارد را به طور خودکار اعمال می کند و خطر خطوط نادرست جهت گیری را از بین می برد.

• توالی کیت بالستیک : برای کیت‌های بالستیک چند لایه، نرم‌افزار تودرتو می‌تواند برش‌ها را ترتیب دهد تا لایه‌ها را به ترتیب چیدمان تولید کند، زمان جابجایی و خطر شناسایی نادرست لایه را کاهش دهد.

• استفاده از بقایای : تودرتوی هوشمند ابعاد باقیمانده را ردیابی می کند و مواد باقیمانده را در مشاغل آینده ترکیب می کند و اتلاف مواد گران قیمت را کاهش می دهد.

را SL1625AF شامل نرم‌افزار تودرتوی هوشمند یکپارچه می‌شود که تمام این الزامات را انجام می‌دهد - اعمال محدودیت‌های جهت‌گیری، بهینه‌سازی عملکرد، و ایجاد توالی برش کارآمد برای تولید کیت بالستیک.

برای نگاهی عمیق تر به اینکه چگونه نرم افزار تودرتو بازده مواد را در عملیات برش کامپوزیت به حداکثر می رساند، به راهنمای ما در مورد مراجعه کنید. لانه سازی هوشمند برای برش کامپوزیت.

مشکلات و راه حل های رایج برش آرامید

مشکل 1: گیج شدن لبه شدید

علائم: شل شدن انتهای الیاف در لبه های برش خورده، ساییدگی قابل مشاهده، کنده شدن الیاف از ساختار بافت

علل:

• نوع تیغه اشتباه (تیغه صاف به جای دندانه دار)

• تیغه دندانه دار کسل کننده با دندان های گرد یا بریده

• سرعت برش برای وزن مواد بسیار بالاست

• نگه‌داشتن خلاء کافی که اجازه حرکت مواد را می‌دهد

راه حل ها:

• برای آرامید به تیغه دندانه دار مخصوص ساخته شده بروید

• تعویض تیغه - دندان ها را با بزرگنمایی بررسی کنید. در اولین نشانه سایش تعویض کنید

• سرعت برش را 20 تا 30 درصد کاهش دهید و کیفیت لبه آزمایش را کاهش دهید

• فشار نگهدارنده خلاء را بررسی و بازیابی کنید. سطح میز را برای آسیب دیدگی بررسی کنید

مشکل 2: عدم دقت ابعادی

علائم: برش قطعات به طور مداوم کوچک یا بزرگ. ابعاد در طول یک دوره تولید تغییر می کند

علل:

• جابجایی مواد در حین برش (خلاء کافی)

• کشش پارچه قبل از برش آزاد نمی شود

• انحراف تیغه از تیغه فرسوده یا نادرست

• انبساط حرارتی مواد در محیط برش گرم

راه حل ها:

• فشار سیستم خلاء و یکپارچگی سطح میز را بررسی کنید

• قبل از فعال کردن وکیوم و برش، اجازه دهید پارچه به مدت 2 تا 3 دقیقه صاف بماند

• تعویض تیغه؛ بررسی مشخصات تیغه صحیح برای مواد

• دمای اتاق برش را در 18 تا 22 درجه سانتیگراد حفظ کنید

مشکل 3: سایش سریع تیغه

علائم: تیغه خیلی بیشتر از حد انتظار نیاز به تعویض دارد. کیفیت برش در یک دوره تولید به سرعت کاهش می یابد

علل:

• استفاده از تیغه های بدون پوشش روی آرامید ساینده

• سرعت برش خیلی آهسته (زمان تماس طولانی مدت سایش مواد ساینده را افزایش می دهد)

• مشخصات نادرست مواد تیغه برای آرامید

راه حل ها:

• تیغه های پوشش دار TiN یا DLC را برای کاربردهای آرامید مشخص کنید

• سرعت برش را بهینه کنید - از سرعت کم غیر ضروری اجتناب کنید

• مشخصات مواد تیغه را با تامین کننده دستگاه خود تأیید کنید. تیغه های HSS یا با نوک کاربید برای آرامید توصیه می شود

مشکل 4: کیفیت ناسازگار بین لایه های بالا و پایین در پشته های چند لایه

علائم: لایه های بالایی به طور تمیز بریده می شوند. لایه های زیرین ساییدگی یا انحراف ابعادی را نشان می دهند

علل:

• تعداد لایه بیش از قابلیت تیغه برای وزن مواد

• جاروبرقی به لایه های زیرین نفوذ نمی کند

• انحراف تیغه از طریق عمق پشته افزایش می یابد

راه حل ها:

• کاهش تعداد لایه ها؛ کیفیت تست در هر لایه برای تعیین حد قابل اعتماد برای مواد شما

• قبل از برش، اطمینان حاصل کنید که خلاء کاملاً درگیر شده است. در صورت نیاز از یک لایه نفوذپذیر استفاده کنید

• سرعت برش را برای پشته های عمیق کاهش دهید

مشکل 5: بیرون کشیدن فیبر در گوشه ها و منحنی ها

علائم: فرسودگی در گوشه ها، منحنی ها و تغییر جهت در مسیر برش متمرکز است

علل:

• سرعت برش در گوشه ها کاهش نمی یابد

• گوشه های برنامه ریزی شده تیز به جای منحنی های صاف

• جهت تیغه از طریق تغییر جهت حفظ نمی شود

راه حل ها:

• برنامه کاهش سرعت (20-30٪) در تمام گوشه ها و منحنی های تنگ

• گوشه های برنامه ریزی شده تیز را با منحنی های شعاع کوچک در جایی که هندسه قسمت اجازه می دهد جایگزین کنید

• بررسی کنید که کنترل جهت تیغه در برنامه CNC فعال است

گردش کار برش آرامید: بهترین تمرین گام به گام

برای سازندگانی که عملیات برش آرامید را راه‌اندازی یا بهینه می‌کنند، گردش کار زیر بهترین عملکرد صنعت را نشان می‌دهد:

مرحله 1: آماده سازی مواد

• رول آرامید را برای آسیب، آلودگی یا اعوجاج بافت بررسی کنید

• شناسه رول، مشخصات مواد و وزن منطقه را ضبط کنید

• اگر رول را در محیط خنک نگهداری کنید، اجازه دهید تا به دمای اتاق برسد

• جهت مرجع جهت گیری فیبر را نسبت به لبه رول شناسایی کنید

مرحله 2: راه اندازی ماشین

• تیغه دندانه دار صحیح را برای مواد آرامید خاص و تعداد لایه ها نصب کنید

• فشار سیستم نگهدارنده خلاء و وضعیت سطح میز را بررسی کنید

• برنامه برش را از نرم افزار تودرتو بارگیری کنید - هم ترازی جهت فیبر را تأیید کنید

• سرعت برش و فرکانس نوسان را برای مشخصات مواد تنظیم کنید

مرحله 3: بارگیری مواد

• آرامید را روی میز برش باز کنید

• قبل از فعال کردن جاروبرقی، اجازه دهید پارچه به مدت 2 تا 3 دقیقه صاف بماند

• نگهدارنده خلاء را فعال کنید

• بررسی کنید که مواد صاف، کاملاً چسبیده و جهت فیبر به درستی تراز شده باشد

مرحله 4: بازرسی مقاله اول

• قبل از ادامه تولید کامل، یک قطعه آزمایشی را برش دهید

• لبه های بریده شده را تحت نور مناسب از نظر فرسودگی، گیج شدن و بیرون آمدن الیاف بررسی کنید

• بررسی ابعاد مطابق با مشخصات طراحی

• در صورت نیاز قبل از تولید کامل، سرعت، فشار تیغه یا خلاء را تنظیم کنید

مرحله 5: برش تولید

• برنامه برش کامل را اجرا کنید

• وضعیت تیغه ها را در فواصل منظم کنترل کنید - دندان ها را هر 2 تا 4 ساعت یک بار روی آرامید سنگین بررسی کنید

• کیفیت لبه لایه پایین را به صورت دوره ای در پشته های چند لایه بررسی کنید

• هرگونه انحراف یا مشکلات کیفیت را ثبت کنید

مرحله 6: شناسایی و تنظیم قسمت

• بلافاصله پس از برش، برچسب‌های شناسایی لایه را اعمال کنید (شماره لایه، جهت، مقدار مواد)

• قطعات کیت به ترتیب مونتاژ برای چیدمان بالستیک

• قطعات نهایی را از نظر کیفیت لبه قبل از رهاسازی برای مونتاژ بررسی کنید

انتخاب ماشین برش آرامید مناسب

نه همه دستگاه های برش مواد کامپوزیت به همان اندازه برای آرامید مناسب هستند. هنگام ارزیابی تجهیزات برای برنامه های برش آرامید و کولار، به دنبال این قابلیت های خاص باشید:

ویژگی های ضروری برای برش آرامید

مشخصات کلیدی SL1625AF در یک نگاه

سوالاتی که باید از تامین کننده ماشین خود بپرسید

قبل از خرید دستگاه برش آرامید موارد زیر را بپرسید:

1. آیا می توانید برش را روی مواد آرامید خاص و مشخصات بافت من نشان دهید؟ هر سازنده معتبر باید قبل از خرید، آزمایش نمونه بر روی مواد واقعی شما ارائه دهد.

2. چه مشخصات تیغه دندانه‌ای برای وزن‌های آرامیدی مختلف و ساختارهای بافت موجود است؟

3. سیستم نگهدارنده خلاء روی پارچه های آرامید صاف در لبه های ناحیه برش چگونه عمل می کند؟

4. آیا نرم افزار تودرتو محدودیت های جهت گیری فیبر را برای توالی لایه های بالستیک اعمال می کند؟

5. فاصله زمانی تعویض تیغه برای مواد خاص من چقدر است؟

6. چه آموزش و پشتیبانی برنامه ای برای راه اندازی برش آرامید ارائه می دهید؟

تیم فنی Shilai برای پیکربندی مستقیماً با مشتریان کار می کند راه حل های برش آرامید و کولار برای مواد خاص، حجم تولید و الزامات کیفی آنها - از جمله آزمایش های برش نمونه قبل از هرگونه تعهد خرید.

آرامید در مقابل فیبر کربن در مقابل فایبرگلاس: چگونه نیازهای برش متفاوت است

سازندگانی که چندین مواد کامپوزیتی را پردازش می کنند اغلب می پرسند که نیازهای برش آرامید در مقایسه با فیبر کربن و فایبرگلاس چگونه است. تفاوت ها قابل توجه است:

برای سازندگانی که هم فیبر کربن و هم آرامید را برش می‌دهند، یک پلت فرم ماشینی که از چندین تیغه پشتیبانی می‌کند - مانند محدوده دستگاه برش مواد کامپوزیت از Shilai - به پلت فرم CNC یکسان اجازه می دهد تا هر دو ماده را با تغییر تیغه و تنظیم پارامتر کنترل کند.

برای مقایسه دقیق فناوری های برش در همه انواع مواد کامپوزیت، راهنمای ما را ببینید: چاقوی نوسانی در مقابل لیزر در مقابل جت آب برای برش کامپوزیت.

نتیجه گیری

برش پارچه آرامید و کولار بدون پارگی یا ساییدگی کاملاً قابل دستیابی است - اما نیاز به یک رویکرد سیستماتیک دارد که به هر متغیری در فرآیند رسیدگی می کند: هندسه تیغه، تثبیت خلاء، سرعت برش، برنامه ریزی مسیر، و کارایی تودرتو.

الزامات اساسی روشن است:

• تیغه دندانه دار تخصصی - تنها هندسه تیغه ای که الیاف آرامید با استحکام بالا را تمیز می کند. تیغه های صاف همیشه باعث ساییدگی می شوند

• نگهدارنده خلاء با قدرت بالا - سطح صاف آرامید را جبران می کند و از حرکت مواد در حین برش جلوگیری می کند.

• کنترل سرعت قابل برنامه ریزی با CNC - بهینه سازی سرعت را برای وزن مواد مختلف و هندسه مسیر ممکن می کند

• لانه سازی هوشمند - انطباق جهت الیاف را تقویت می کند و بازده را در مواد گران قیمت بالستیک به حداکثر می رساند

• نظم و انضباط فرآیند سیستماتیک - بازرسی مقاله اول، نظارت بر تیغه، و بررسی کیفیت در هر دوره تولید

هنگامی که این عناصر در جای خود هستند، به خوبی پیکربندی شده است دستگاه برش آرامید CNC برش‌های ثابت و بدون ساییدگی را با سرعت تولید ارائه می‌کند - با دقت ابعادی، قابلیت ردیابی و بازدهی مواد که حفاظت بالستیک، دفاع و تولید هوافضا نیاز دارد.

مشخصات مواد آرامید، وزن منطقه، تعداد لایه ها و حجم تولید خود را به ما بگویید - و تیم فنی ما پیکربندی مناسب برش را برای برنامه شما توصیه می کند.

درخواست تست رایگان نمونه برش آرامید →

سوالات متداول

آیا می توانید کولار را با لیزر برش دهید؟

خیر. برش لیزری برای کولار یا هر پارچه آرامیدی مناسب نیست. آرامید به طور تمیز ذوب نمی شود - جذب می شود و تجزیه حرارتی گاز سیانید هیدروژن را آزاد می کند که بسیار سمی است. علاوه بر این، گرمای حاصل از برش لیزری خواص مکانیکی الیاف آرامید را در لبه برش تغییر می‌دهد، که می‌تواند عملکرد بالستیک را به خطر بیاندازد. برش تیغه دندانه دار CNC فناوری صحیح آرامید است.

چرا وقتی آرامید با قیچی یا تیغه معمولی بریده می شود، اینقدر خراب می شود؟

الیاف آرامید استحکام کششی بسیار بالایی دارند و در برابر بریده شدن توسط لبه های برش صاف مقاومت می کنند. هنگامی که یک تیغه صاف با آرامید تماس می گیرد، الیاف به جای بریده شدن منحرف شده و به عقب برمی گردند. این امر باعث می شود تا الیاف به جای جدا شدن تمیز از ساختار بافت بیرون کشیده شوند و باعث ایجاد پارگی و ساییدگی مشخص شوند. یک تیغه دندانه دار تخصصی از یک عمل میکرو اره استفاده می کند که به صورت جداگانه هر بسته فیبر را جدا می کند و این مشکل را از بین می برد.

تفاوت بین کولار، توارون و تکنورا چیست؟

هر سه نام تجاری تجاری برای الیاف پاراآرامید هستند. Kevlar® توسط DuPont تولید می شود. Twaron® توسط Teijin; Technora® یک آرامید کوپلیمر است که توسط Teijin با مقاومت شیمیایی افزایش یافته است. هر سه دارای چالش‌های برشی مشابهی هستند - استحکام کششی بالا، مقاومت در برابر برش تیغه‌های صاف و تمایل به ساییدگی - و همه آنها به بهترین وجه با استفاده از یک تیغه دندانه‌دار تخصصی در دستگاه برش CNC برش می‌شوند.

چند لایه آرامید را می توان همزمان برش داد؟

برای آرامید بافته شده استاندارد، معمولاً می توان تا 8 لایه را به طور همزمان با کیفیت لبه خوب با استفاده از یک تیغه دندانه دار مشخص شده برش داد. برای آرامیدهای سنگین با درجه بالستیک (> 400 گرم در متر مربع 2؛)، به 4 تا 6 لایه محدود کنید. همیشه لایه زیرین یک پشته چند لایه را بررسی کنید - اینجاست که ابتدا کیفیت لبه کاهش می یابد. اگر لایه زیرین ساییدگی نشان داد، تعداد لایه ها یا سرعت برش را کاهش دهید.

هر چند وقت یکبار تیغه ها هنگام برش آرامید نیاز به تعویض دارند؟

آرامید بسیار ساینده است و سایش تیغه ها سریعتر از سایر منسوجات فنی است. فرکانس تعویض تیغه به وزن مواد، سفتی بافت و تعداد لایه ها بستگی دارد. به عنوان یک راهنما، دندان‌های تیغه را هر 2 تا 4 ساعت از زمان برش روی آرامید بالستیک سنگین با بزرگنمایی بررسی کنید و در اولین علامت گرد شدن یا بریدگی دندان، آن را تعویض کنید. تیغه های پوشش دار (TiN یا DLC) به طور قابل توجهی بیشتر از تیغه های بدون پوشش روی آرامید دوام می آورند.

آیا یک دستگاه می تواند هم آرامید و هم فیبر کربن را برش دهد؟

بله. ماشین‌های برش کامپوزیت مدرن CNC از انواع تیغه‌های متعدد پشتیبانی می‌کنند و به همان پلتفرم دستگاه اجازه می‌دهند تا آرامید (با تیغه دندانه‌دار) و فیبر کربن یا فایبرگلاس (با تیغه نوسانی مستقیم) را با تغییر تیغه و تنظیم پارامتر برش دهد. این انعطاف پذیری برای سازندگانی که چندین نوع مواد کامپوزیت را پردازش می کنند ارزشمند است.

چه دقت برشی روی آرامید با دستگاه CNC قابل دستیابی است؟

SL1625AF تحمل برش قابل تکرار 0.1 ± را در سراسر منطقه کاری کامل 1600 × 2500 میلی متر بدست می آورد که توسط موتورهای سروو ژاپنی و ریل های راهنمای تایوان هدایت می شود. این سطح از دقت برای کاربردهای حفاظت بالستیک ضروری است که در آن هر لایه در یک کیت چند لایه باید از نظر ابعادی یکسان باشد تا از تناسب و عملکرد مناسب در محصول نهایی اطمینان حاصل شود.

آیا جهت گیری فیبر هنگام برش آرامید اهمیت دارد؟

بله، به طور قابل توجهی. قطعات آرامیدی بالستیک و ساختاری دارای الزامات جهت گیری الیافی هستند که مستقیماً بر عملکرد مکانیکی محصول نهایی تأثیر می گذارد. برش CNC با نرم‌افزار تودرتوی هوشمند، محدودیت‌های جهت‌گیری فیبر را به‌طور خودکار اعمال می‌کند - هر قسمت در جهت صحیح نسبت به جهت رول برش داده می‌شود، و خطر خطوط نادرست جهت‌گیری را که می‌تواند عملکرد بالستیک را به خطر بیندازد، از بین می‌برد.
