Jak řezat EVA, EPE a PU pěnu pro obalové vložky bez stlačení nebo deformace

Správným způsobem řezání EVA, EPE a PU pěny pro obalové vložky bez komprese nebo deformace je použití vysokofrekvenčního oscilačního nože – čepele, která vibruje rychlostí 15 000–25 000 úderů za minutu a prořezává pěnové buňky, spíše než je stlačuje. Tato metoda vytváří vertikální řezy s čistými stěnami bez stlačení okraje, bez trhání a bez rozměrového posunu v celé hloubce řezu. Funguje na měkké pěny s uzavřenými buňkami (EPE, XPE), polotuhé pěny s otevřenými buňkami (PU, houba) a husté zesíťované pěny (EVA) bez změny nástrojů nebo parametrů.

Pokud právě řežete pěnu pásovou pilou, horkým drátem, lisovacím lisem nebo ručním nožem a dochází u vás ke stlačeným hranám, nekonzistentním rozměrům nebo nadměrnému plýtvání materiálem, tato příručka vysvětluje, proč k těmto problémům dochází a jak je řezání CNC oscilačním nožem odstraňuje.

Proč je obtížné řezat pěnu běžnými metodami

Mechanické vlastnosti pěny – stejné vlastnosti, které z ní činí vynikající tlumící a ochranný materiál – skutečně znesnadňují řezání konvenčními metodami.

Problém komprese

Pěna je viskoelastický buněčný materiál. Při působení síly na jeho povrch se buňky elasticky stlačují, než materiál selže (prořízne). Jakýkoli řezný nástroj, který vyvíjí trvalý tlak směrem dolů – pásová pila, lisovací lis, ruční nůž tažený materiálem – stlačuje pěnu před řeznou hranou před provedením řezu.

Výsledek: řezná hrana je při řezání stlačena a po vyjmutí nástroje částečně vyskočí zpět. Obnovená hrana není svislá – má mírné prohnutí dovnitř z cyklu komprese-obnovení. U obalových vložek, kde je vyžadováno těsné usazení kolem chráněné součásti, vytváří toto stlačení okraje rozměrovou nepřesnost, která způsobuje, že vložka buď drží součást příliš těsně (riziko poškození povrchu), nebo sedí příliš volně (nedostatečná ochrana tlumením).

Komprese je nejhorší s:

• Pásové pily (napětí kotouče vytváří boční kompresi)

• Lisy (síla směrem dolů stlačí celý pěnový list před řezáním)

• Ruční nože (pohyb tažením způsobí stlačení i trhání)

Problém slzení

Měkké pěny – zejména EPE (expandovaný polyetylen) s nízkou hustotou a PU pěna s otevřenými buňkami – mají nízkou pevnost v roztržení. Řezný nástroj, který vyvíjí boční sílu (tažný nůž, pilový pás pohybující se v jednom směru), může buňky pěny roztrhnout, místo aby je čistě řezal. Roztrhané okraje jsou otrhané, nekonzistentní a rozměrově nepředvídatelné.

Trhání je nejhorší s:

• Ruční nože na měkkém EPE a PU pěně s nízkou hustotou

• Pásové pily na houbové pěně s otevřenými buňkami

• Tupé čepele na jakémkoli typu pěny

Problém rozměrového driftu

U složitých tvarů obalových vložek – kapsy, které musí odpovídat konkrétní geometrii součástí, vícedutinové vložky, vložky s přesnou tloušťkou stěny mezi dutinami – je zachování rozměrové přesnosti v celé hloubce řezu zásadní. Konvenční metody řezání zavádějí rozměrový posun:

• Vychýlení kotouče: Pilový pás nebo ruční nůž se pod řezným odporem vychýlí do strany, což způsobí, že se řez vychýlí z naprogramované dráhy

• Variace operátora: Přesnost ručního řezání závisí na dovednosti a pozornosti operátora – liší se mezi operátory a snižuje se únavou

• Opotřebení šablony: Vysekávací šablony se časem opotřebovávají, což způsobuje progresivní rozměrový posun

Problém s odpady

Při ručním řezání pěny a vysekávání dochází k významnému plýtvání materiálem. Ruční řezání závisí na úsudku operátora, pokud jde o rozvržení, obvykle zanechává 15–25 % odpadu. Vysekávání vyžaduje fyzickou matrici pro každý tvar a doba výměny matrice omezuje schopnost míchat různé tvary na jedné pěnové desce, což dále snižuje využití materiálu.

Tři typy pěn a jejich problémy s řezáním

EVA, EPE a PU pěny mají různé buněčné struktury, hustoty a mechanické vlastnosti. Pochopení těchto rozdílů vysvětluje, proč každý vyžaduje specifické řezné parametry.

EVA pěna (etylen-vinylacetát)

Struktura: Zesíťovaná pěna s uzavřenými buňkami

Rozsah hustoty: 25–200 kg/m³

Klíčové vlastnosti: Hustý, pevný, pružný, hladký povrch, vynikající rozměrová stálost

Typické aplikace: vložky do kufrů na nářadí, polstrování sportovního vybavení, námořní paluby, cosplay brnění, podrážky bot

Řezné výzvy:

• Vysoká hustota vyžaduje větší řeznou sílu než měkké pěny

• Zesíťovaná struktura odolává pronikání čepele – tupé čepele způsobují stlačení

• Hustý povrch může způsobit zahřívání kotouče při vysokých řezných rychlostech

• Silné desky EVA (25–50 mm) vyžadují konzistentní úhel ostří v celé hloubce

Optimální řezné parametry:

• Frekvence kmitů: Vysoká (20 000+ zdvihů/min)

• Typ čepele: Rovný oscilační nůž, ostré ostří

• Rychlost řezání: Střední – nechte kotouč řezat, nikoli tlačit

• Přidržení vakua: Nezbytné – hladký povrch EVA se může posunout bez pevného přidržení

EPE pěna (expandovaný polyetylén)

Struktura: Expandovaná pěna s uzavřenými buňkami

Rozsah hustoty: 15–45 kg/m³

Klíčové vlastnosti: Velmi měkký, lehký, vynikající tlumení nárazů, nízká pevnost v roztržení

Typické aplikace: Balení elektroniky, ochrana křehkého zboží, výplň dutin, ochranné vložky

Řezné výzvy:

• Velmi nízká hustota znamená, že pěna se snadno stlačuje při jakémkoli trvalém tlaku

• Nízká pevnost v roztržení znamená, že boční řezné síly způsobují roztržení spíše než čisté řezy

• Lehký materiál má tendenci se na řezacím stole posouvat – přidržování podtlaku je kritické

• Tenké stěny mezi dutinami (5–10 mm) jsou křehké a snadno se při řezání deformují

Optimální řezné parametry:

• Frekvence kmitů: Velmi vysoká (22 000–25 000 zdvihů/min) – rychlá oscilace minimalizuje trvalý tlak na každou buňku

• Typ čepele: Oscilační nůž s jemným hrotem pro malé poloměry; rovný nůž pro rovné řezy

• Rychlost řezání: Rychlá – minimalizujte dobu kontaktu, abyste snížili kompresi

• Přidržení ve vakuu: kritické – EPE je díky své nízké hmotnosti náchylný ke zvedání

PU pěna / houba (polyuretan)

Struktura: Pěna s otevřenými buňkami

Rozsah hustoty: 20–80 kg/m³

Klíčové vlastnosti: Měkká, stlačitelná, struktura s otevřenými buňkami absorbuje tekutiny, široký rozsah pevnosti

Typické aplikace: nábytkové polštáře, součásti matrací, akustické panely, lékařské obaly, automobilová sedadla

Řezné výzvy:

• Struktura otevřených buněk znamená, že pěna se pod tlakem výrazně stlačí a pomalu se zotavuje

• Měkké druhy (20–30 kg/m³) mají velmi nízký řezný odpor – čepel musí být ostrá, aby řezala, spíše než stlačovala

• Silné PU plechy (50–150 mm) vyžadují konzistentní vertikální úhel ostří v celé hloubce

• PU pěna s adhezivním podkladem se může přilepit na řezací stůl – vyžaduje uvolňovací vrstvu nebo specializovaný povrch stolu

Optimální řezné parametry:

• Frekvence kmitů: Vysoká (18 000–22 000 zdvihů/min)

• Typ čepele: Dlouhý rovný oscilační nůž na silné plechy; jemný nůž pro detailní tvary

• Rychlost řezání: Střední — příliš rychlá způsobuje kompresi; příliš pomalý způsobí zahřívání čepele

• Přidržení ve vakuu: Střední — PU pěna je těžší než EPE a lépe drží polohu

Porovnání metod řezání

Metoda 1: Ruční řezání nožem

Jak to funguje: Operátor používá pomocný nůž nebo pěnový nůž k řezání podél šablony nebo označené čáry.

Výsledky:

• Kvalita hran: Špatná – stlačení a trhání na měkkých pěnách; čepel bloudit na silných listech

• Rozměrová přesnost: ±2–5 mm – závisí na operátorovi

• Odpad materiálu: 20–30 % — neefektivní ruční rozvržení

• Požadavek na pracovní sílu: Vysoká – pro přijatelné výsledky je vyžadována kvalifikovaná obsluha

• Výkon: Nízký — 5–15 kusů za hodinu pro složité tvary

Verdikt: Přijatelné pouze pro jednoduché tvary, nízké objemy a nekritické aplikace. Nevhodné pro přesné obalové vložky.

Metoda 2: Vysekávání (zápustkový lis s ocelovým pravidlem)

Jak to funguje: Vlastní ocelové pravítko prorazí pěnovou desku pod tlakem lisu.

Výsledky:

• Kvalita hran: Střední – komprese na hranách matrice, zvláště u měkkých pěn

• Rozměrová přesnost: ±0,5–1,5 mm – s opotřebením matrice klesá

• Odpad materiálu: 15–20 % — pevná geometrie matrice omezuje optimalizaci rozmístění

• Náklady na nástroje: 300–1 500 USD za tvar matrice

• Dodací lhůta pro nové tvary: 1–3 týdny

• Výkon: Vysoká pro jednotlivé tvary — 50–200 kusů za hodinu

Verdikt: Ekonomický pro velmi velkosériovou výrobu jediného, ​​neměnného tvaru. Neekonomické pro více tvarů, zakázkové zakázky nebo časté změny designu.

Metoda 3: Řezání horkým drátem (pouze EPS/XPS)

Jak to funguje: Zahřátý drát se taví přes pěnu EPS nebo XPS.

Výsledky:

• Kvalita okrajů: Dobrá pro EPS/XPS – roztavený okraj je hladký

• Rozměrová přesnost: ±1–3 mm — průhyb drátu způsobuje drift na složitých tvarech

• Materiální odpad: Střední

• Omezení: Funguje pouze na EPS a XPS — taví a ničí EVA, EPE a PU pěnu. Produkuje toxické výpary z řezání EPS. Nevhodné pro aplikace na balení potravin.

Verdikt: Omezeno pouze na tuhou pěnu EPS/XPS. Neplatí pro EVA, EPE nebo PU pěnu.

Metoda 4: Řezání pásovou pilou

Jak to funguje: Pěnový list se vede přes pásovou pilu pro rovné nebo zakřivené řezy.

Výsledky:

• Kvalita ostří: Střední – napětí ostří způsobuje boční stlačení; měkké pěny se trhají

• Rozměrová přesnost: ±1–3 mm — průhyb čepele na měkkých materiálech

• Odpad materiálu: Vysoký – vyžaduje, aby operátor ručně polohoval a řezal

• Bezpečnost: Významná – odkrytá čepel představuje riziko zranění

• Omezení: Obtížné řezání složitých tvarů; vyžaduje vedení operátora pro křivky

Verdikt: Vhodné pro hrubé řezání velkých pěnových bloků na listy. Nevhodné pro přesné obalové vložky nebo složité tvary.

Metoda 5: CNC řezání oscilačním nožem

Jak to funguje: Počítačem řízený oscilační nůž vibruje rychlostí 15 000–25 000 zdvihů za minutu a sleduje naprogramovanou řeznou dráhu s přesností ±0,1 mm.

Výsledky:

• Kvalita okrajů: Vynikající – oscilační pohyb krájí buňky bez trvalé komprese; svislé stěny v celé hloubce řezu

• Rozměrová přesnost: ±0,1 mm – CNC řízená, konzistentní u všech součástí

• Plýtvání materiálem: 8–15 % — inteligentní vnořovací software optimalizuje rozložení vzoru

• Náklady na nástroje: 0 $ – nejsou potřeba žádné matrice; všechny tvary jsou digitální soubory

• Doba přípravy nových tvarů: Méně než 5 minut – načtěte soubor DXF a vyřízněte

• Propustnost: Vysoká — řeže více tvarů současně v jedné automatické sekvenci

• Potřeba práce: Nízká – jeden operátor pro nakládání/vykládání

Verdikt: Správná metoda pro přesné obalové vložky z EVA, EPE a PU pěny. Odstraňuje všechny problémy s kompresí, trháním a rozměrovým posunem. Ekonomické od množství prototypů až po hromadnou výrobu.

Jak CNC řezání oscilačním nožem eliminuje kompresi

Fyzika řezání oscilačním nožem vysvětluje, proč produkuje pěnové řezy bez stlačení.

Běžný nůž tažený pěnou působí trvalou boční silou na buňky pěny před čepelí. Buňky se stlačují, čepel postupuje stlačeným materiálem a buňky se po průchodu čepele částečně zotaví – zanechávají stlačený, ohnutý okraj.

Oscilační nůž se pohybuje jinak. Čepel vibruje rychlostí 15 000–25 000 zdvihů za minutu s amplitudou zdvihu 1–3 mm. Každý jednotlivý zdvih je diskrétní řezací akce – čepel se posune dopředu, uřízne malý přírůstek pěny a zasune se, než buňky pěny zareagují trvalou kompresí. Další zdvih postoupí o něco dále a ořízne další přírůstek.

Výsledkem je řezání, které připomíná spíše krájení než tlačení. Buňky pěny jsou řezané, nikoli stlačené. Řezaná stěna je svislá, hrana je čistá a nedochází k deformaci při stlačení a zotavení.

Klíčové parametry, které určují kvalitu řezu:

Frézovací nástroj pro komplexní balení profilů břitových destiček

Pro obalové vložky, které vyžadují kapsy, drážky, stupňovité profily nebo 3D vybrání – spíše než jednoduché průchozí řezy – se používá frézovací nástroj v kombinaci s oscilačním nožem.

Co frézování přidává k řezání pěnou:

• Kapsy a vybrání: Vyřízněte dutinu do pěnového povrchu bez proříznutí – pro součásti, které jsou umístěny v zapuštěné kapse spíše než v průchozím otvoru

• Stupňovité profily: Vytvářejte víceúrovňové pěnové vložky, kde různé komponenty sedí v různých hloubkách

• Zkosené hrany: Frézujte úhlové hrany na pěnových profilech pro estetické nebo funkční účely

• Drážky a kanály: Vyřízněte kanály pro kabely, trubky nebo jiné lineární součásti

Jak to funguje v praxi:

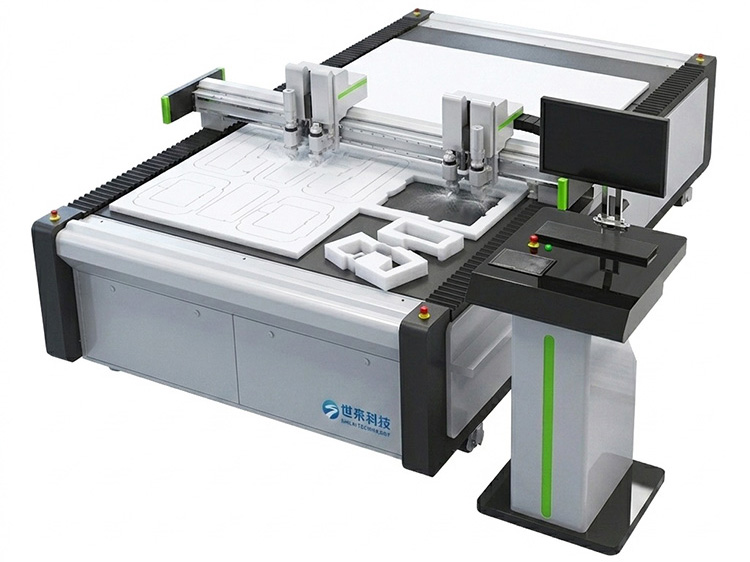

CNC pěnový řezací stroj s oscilačním nožem a frézovacím nástrojem může dokončit komplexní obalovou vložku v jediném pracovním postupu:

1. Oscilační nůž řeže vnější profil a případné průchozí otvory

2. Frézovací nástroj vytváří kapsy, zápichy a drážky

3. Hotová břitová destička je vyjmuta – kompletní, bez nutnosti dalších operací

Tato schopnost jediného pracovního postupu je zvláště cenná pro vlastní vložky kufrů na nářadí (pouzdra ve stylu Pelican, kufry na vybavení, balení lékařských přístrojů), kde vložka musí přesně odpovídat složité geometrii 3D součásti.

Inteligentní hnízdění pro pěnu: Snížení plýtvání materiálem

Pěnový listový materiál – zejména EVA a EPE – je významnou nákladovou složkou při výrobě obalů. Plýtvání materiálem přímo ovlivňuje náklady na jednu břitovou destičku.

CNC stroje na řezání pěny obsahují inteligentní software pro vkládání, který automaticky uspořádá řezané vzory na pěnové desce, aby se maximalizovalo využití materiálu.

Jak hnízdění snižuje odpad pěny:

Ruční řezání a vysekávání obvykle dosahují 70–80% využití materiálu — 20–30 % pěnové fólie se vyplýtvá jako odřezky mezi díly. Nestingový software analyzuje všechny požadované tvary a najde nejefektivnější uspořádání, typicky dosahující 85–92% využití materiálu.

Pro výrobce obalů, kteří stříhají 50 listů EVA za den za 15 USD za list:

• Ruční řezání při 75% využití: 750 USD/den v materiálu

• CNC hnízdění při 90% využití: 625 $/den v materiálu

• Denní úspora materiálu: 125 USD

• Roční úspora materiálu: ~ 31 000 $

Software Nesting také umožňuje míchání různých tvarů na jednom plechu – řezání vložek pro více typů produktů z jednoho plechu, vyplnění mezer mezi velkými tvary menšími tvary. To je nemožné u vysekávání (které vyžaduje vyhrazenou matrici pro každý tvar) a nepraktické u ručního vyřezávání.

CNC pěnové řezací stroje Shilai: Průvodce výběrem modelu

Shilai nabízí kompletní sortiment CNC stroje na řezání pěny pro aplikace EVA, EPE, PU, ​​EPS, XPS, EPDM a houbové pěny. Správný model závisí na vašich typech pěny, velikosti listů, složitosti tvaru a objemu výroby.

Pro obalové vložky EVA a EPE

Stroj na řezání pěny SL1625FF EPE

• Hlavní materiály: EPE, EVA, XPE pěna

• Nejlepší pro: Obalové vložky, vnitřky kufříků, ochranné vložky

• Klíčové vlastnosti: Oscilační nůž + frézovací nástroj, vytváří přesné kapsy a zápichy bez matric, inteligentní hnízdní software

• Pracovní plocha: 1600×2500 mm

• Přesnost: ±0,1 mm

• Záruka: 3 roky

Stroj na řezání pěny SL1325FF EVA

• Hlavní materiály: EVA pěnové desky

• Nejlepší pro: Cosplay, námořní paluby, vložky do kufrů na nářadí, vlastní tvary EVA

• Klíčové vlastnosti: CNC nožová řezačka s frézovacím nástrojem, čisté řezy bez matric

• Záruka: 3 roky

Pro PU pěnu a houbu

SL1630FF Automatický řezací stroj na PU pěnu

• Hlavní materiály: PU pěna, nábytková pěna, obalová pěna

• Nejlepší pro: Nábytkové polštáře, obalové vložky, automobilové pěnové díly

• Klíčové vlastnosti: Automatické řezání, čisté řezy bez stlačení, inteligentní zakládání

• Záruka: 3 roky

SL1625SF digitální plochý plochý řezačka houby

• Hlavní materiály: Houba, PU pěna, EPE

• Nejlepší pro: Ploché desky pro nábytek, obaly a akustiku

• Klíčové vlastnosti: Plochý oscilační nůž, vertikální řezy, přesnost ±0,1 mm

• Záruka: 3 roky

Pro složité profily a kapsy

SL1625FM Pěnový řezací stroj s frézou

• Hlavní materiály: EVA, EPE, PU, ​​houba a další pěny

• Nejlepší pro: Vlastní vložky do kufrů, prototypy, obaly s kapsami a drážkami

• Klíčové vlastnosti: Kombinuje oscilační nůž + vysokorychlostní frézovací nástroj, komplexní 3D profily v jediném pracovním postupu, přesnost ±0,1 mm

• Záruka: 3 roky

Pro tuhou pěnu (EPS, XPS)

SL1610FF CNC XPS pěnový řezací stroj

• Hlavní materiály: XPS, EPS a tuhé pěny

• Nejlepší pro: Izolační panely, architektonické modely, 3D nápisy

• Klíčové vlastnosti: CNC řezačka nožů, řezání bez prachu, nejsou potřeba žádné horké dráty

• Záruka: 3 roky

SL1390FF Digitální stroj na řezání pěny EPS

• Hlavní materiály: EPS pěna (styrofoam)

• Nejlepší pro: Ochranné obaly, lití do ztracené pěny, značky

• Klíčové vlastnosti: Digitální řezačka nožů, eliminuje prach a výpary při řezání horkým drátem

• Záruka: 3 roky

Pro těsnění a těsnicí pěny

SL1625FC Dieless EPDM pěnový řezací stroj

• Hlavní materiály: EPDM pěna a podobné těsnicí pěny

• Nejlepší pro: Těsnění, těsnění, tlumicí komponenty

• Klíčové vlastnosti: Automatický podávací dopravník pro kontinuální výrobu, řezání bez lisování, přesnost ±0,1 mm

• Záruka: 3 roky

Pro výrobce, kteří také řežou nepěnové těsnicí materiály – pryžové, PTFE, grafitové nebo bezazbestové těsnící plechy – Shilai's CNC stroje na řezání těsnění používají stejnou technologii oscilačního nože s nástroji optimalizovanými pro hustší a tvrdší těsnicí materiály.

Průvodce aplikací: Přizpůsobení stroje typu obalové vložky

Elektronické obalové vložky (EPE)

Elektronické obaly – vložky pro chytré telefony, tablety, fotoaparáty, zdravotnická zařízení – vyžadují nejpřísnější rozměrové tolerance ze všech pěnových obalů. Vložka musí držet součást bezpečně bez tlakových bodů, které by mohly poškodit obrazovky nebo konektory.

Požadavky:

• Rozměrová přesnost: ±0,2 mm nebo lepší pro pevné vložky elektroniky

• Kvalita hran: Čisté, svislé stěny – žádná komprese, která by způsobila, že by součást seděla mimo střed

• Tloušťka stěny: 5–10 mm stěny mezi dutinami jsou běžné — vyžaduje přesné řezání bez vychýlení

Doporučený stroj: SL1625FF nebo SL1625FM (s frézováním pro zapuštěné kapsy)

Klíčové parametry: Vysoká frekvence oscilací (22 000+ zdvihů/min), ostrá čepel s jemným hrotem, plné vakuové přidržení

Vložky do kufrů na nářadí (EVA)

Vlastní vložky do kufrů na nástroje – pro pouzdra Pelican, pouzdra na vybavení, vojenská pouzdra – vyžadují přesné kapsy, které odpovídají konkrétní geometrii nástroje. Vložka musí bezpečně držet každý nástroj v určené poloze.

Požadavky:

• Složité tvary kapes odpovídající profilům nástrojů

• Čisté stěny kapsy – žádné stlačení, které by způsobovalo chrastění nástrojů

• Konzistentní hloubka – nástroje by měly sedět ve správné výšce v kapsách

Doporučený stroj: SL1625FM (kombinace oscilačního nože + frézy)

Klíčové parametry: Frézovací nástroj pro kontrolu hloubky kapsy, oscilační nůž pro vnější profil a průchozí řezy

Součásti nábytkových polštářů (PU)

Řezání nábytkové pěny – sedáků, opěradel, polstrování područek – vyžaduje čisté rovné řezy silnou PU pěnou (obvykle 50–150 mm) s konzistentními rozměry napříč výrobními sériemi.

Požadavky:

• Konzistentní rozměry napříč výrobními šaržemi – polštáře musí přesně pasovat na rámy nábytku

• Čisté řezné plochy – viditelné na smontovaném nábytku

• Vysoká propustnost — objemy výroby nábytku jsou vysoké

Doporučený stroj: SL1630FF nebo SL1625SF

Klíčové parametry: Dlouhá rovná čepel pro tlusté profily, střední řezná rychlost, software pro vkládání pro optimalizaci plechu

Automobilové pěnové díly (PU/EVA)

Automobilové pěnové aplikace – výplně dveřních panelů, vložky stropu, obložení kufru, pěnové komponenty sedadel – vyžadují rozměrovou konzistenci pro montáž a čisté okraje pro viditelné povrchy.

Požadavky:

• Přesnost ±0,1 mm pro montážní součásti

• Vícetvarové řezání — automobilové pěnové sady obsahují mnoho různých tvarů

• Integrace s CAD daty z automobilových konstrukčních systémů

Doporučený stroj: SL1630FF (pro PU) nebo SL1625FF (pro EVA/EPE)

Přechod z vysekávání na CNC pěnové řezání

Pokud v současné době používáte vysekávání pro pěnové obalové vložky, přechod na CNC řezání probíhá přímočaře.

Krok 1: Digitalizujte svou knihovnu tvarů

Převeďte existující tvary matrice na soubory DXF. Pokud máte originální CAD data, je to okamžité. Pokud tvary existují pouze jako fyzické formy, lze je měřit a znovu kreslit v softwaru CAD. Většinu tvarů lze digitalizovat každý za 15–30 minut.

Krok 2: Vzorový test na vašich pěnových materiálech

Proveďte vzorové řezy na vašich skutečných pěnových materiálech – konkrétních jakostech a hustotách, které používáte pro své zákazníky. Před zahájením výroby ověřte kvalitu řezu, rozměrovou přesnost a stav břitu.

Krok 3: Nastavení vnoření

Nakonfigurujte vnořovací software s vašimi standardními velikostmi listů a tvary ve vaší knihovně. Spusťte simulace vnoření, abyste ověřili zlepšení využití materiálu.

Krok 4: Paralelní výrobní období

První 2–4 týdny spusťte paralelně CNC a vysekávání pro stejné zakázky. To ověřuje výstup CNC podle vašich standardů kvality a dává operátorům čas, aby se zdokonalili.

Krok 5: Úplný přechod

Jakmile je CNC výstup ověřen, přejděte plně na CNC řezání. Odchod do důchodu zemře, protože se potvrdí, že již není potřeba.

Typická doba přechodu: 2–4 týdny od instalace stroje po plnou výrobu.

Závěr

Řezání EVA, EPE a PU pěny pro obalové vložky bez stlačení nebo deformace vyžaduje metodu řezání, která řeže pěnové buňky spíše než je stlačuje. CNC řezání oscilačním nožem – s oscilací čepele při 15 000–25 000 zdvihech za minutu, CNC řízenými řeznými dráhami a vakuovým přidržováním – je jedinou metodou, která trvale zajišťuje bezkompresní, rozměrově přesné řezy pěnou napříč všemi třemi typy materiálů.

Provozní výhody přesahují kvalitu řezu: nulové náklady na nástroje, okamžité změny tvaru, inteligentní vnořování pro efektivitu materiálu a volitelná možnost frézování pro složité profily kapes – to vše v jediném automatizovaném pracovním postupu.

Ať už řežete jednoduché EPE ochranné vložky, složité vložky EVA kufrů na nářadí nebo silné PU polštáře nábytku, Shilai's CNC stroje na řezání pěny jsou konfigurovány pro váš specifický typ pěny a požadavky na výrobu.

Sdělte nám své pěnové materiály, velikosti listů, tvarovou složitost a denní objem výroby – a náš tým vám doporučí správný CNC pěnový řezací stroj a zajistí bezplatný test vašich materiálů.

Vyžádejte si bezplatný test na řezání pěny →

Často kladené otázky

Jaký je nejlepší způsob řezání EVA pěny bez komprese?

Nejlepší způsob řezání EVA pěny bez stlačení je pomocí vysokofrekvenčního CNC oscilačního řezacího stroje s nožem. Čepel vibruje rychlostí 15 000–25 000 zdvihů za minutu a prořezává buňky EVA spíše než je stlačuje. To vytváří vertikální řezy s čistými stěnami bez stlačení hran, bez trhání a s rozměrovou přesností ±0,1 mm – výsledků, kterých nelze dosáhnout pásovými pilami, lisy nebo ručními noži.

Dokážete řezat EPE pěnu čistě bez trhání?

Ano. CNC řezání oscilačním nožem řeže EPE pěnu čistě bez trhání. Klíčem je vysoká frekvence oscilací (22 000–25 000 zdvihů/min) a ostrá čepel s jemným hrotem – rychlá oscilace minimalizuje trvalou boční sílu na nízkopevnostní buněčné stěny EPE a zabraňuje trhání, ke kterému dochází u pásových pil a ručních nožů. Úplné přidržení vakua je také nezbytné, aby se zabránilo posunutí lehkého materiálu EPE během řezání.

Jaký je rozdíl mezi řezáním oscilačním nožem a vysekáváním pro pěnu?

Oscilační nůž CNC řezání využívá počítačem řízenou vibrační čepel k řezání pěnových tvarů z digitálních souborů – nejsou potřeba žádné fyzické raznice. Vysekávání používá vlastní ocelové pravítko lisované do pěny pod tlakem. CNC řezání poskytuje lepší kvalitu břitu (bez komprese), přesnost ±0,1 mm, nulové náklady na nástroje a okamžité změny tvaru. Vysekávání má kratší dobu cyklu na kus při velmi velkém objemu na jediném, neměnném tvaru, ale vyžaduje 300–1 500 USD na matrici a 1–3 týdny dodací lhůty pro nové tvary.

Může CNC pěnový řezací stroj řezat kapsy a vybrání pro obalové vložky?

Ano. CNC stroje na řezání pěny vybavené frézovacím nástrojem – jako je SL1625FM – mohou řezat kapsy, vybrání, stupňovité profily a drážky v pěně v jediném pracovním postupu. Oscilační nůž řeže vnější profil a průchozí otvory; frézovací nástroj vytváří kapsy v kontrolovaných hloubkách. Tato schopnost je nezbytná pro vložky kufříků na nářadí a obaly elektroniky, kde komponenty musí sedět v zapuštěných kapsách.

Jaké tloušťky pěny může CNC oscilační nůž řezat?

CNC stroje na řezání pěny s oscilačním nožem mohou řezat pěnu o tloušťce 3 mm až 150 mm, v závislosti na modelu a délce čepele. Tenké pěny (3–20 mm) se řežou standardními krátkými čepelemi; silná PU pěna a EVA bloky (50–150 mm) vyžadují dlouhé rovné břity, které udržují vertikální úhel v celé hloubce řezu. Potvrďte maximální tloušťku řezu se specifikací stroje pro váš konkrétní typ a tloušťku pěny.

Kolik materiálového odpadu produkuje CNC pěnové řezání ve srovnání s ručním řezáním?

CNC řezání pěny s inteligentním softwarem hnízdění obvykle dosahuje 85–92% využití materiálu ve srovnání se 70–80% u ručního řezání a vysekávání. Nesting software automaticky uspořádá všechny požadované tvary na pěnové fólii, aby se minimalizoval odpad, a může míchat různé tvary na jedné fólii – vyplnit mezery mezi velkými tvary menšími tvary. Pro typického výrobce obalů toto zvýšení výnosu ušetří 25 000 – 50 000 USD ročně na nákladech na pěnový materiál.
