Jak ciąć piankę EVA, EPE i PU na wkładki opakowaniowe bez ściskania i deformacji

Prawidłowym sposobem cięcia pianki EVA, EPE i PU do wkładek opakowaniowych bez ściskania i odkształcania jest użycie noża oscylacyjnego o wysokiej częstotliwości — ostrza, które wibruje z częstotliwością 15 000–25 000 uderzeń na minutę i przecina komórki pianki, a nie je ściska. Metoda ta umożliwia uzyskanie pionowych cięć o czystych ściankach, bez ściskania krawędzi, rozrywania i dryftu wymiarowego na całej głębokości cięcia. Działa na miękkich piankach zamkniętokomórkowych (EPE, XPE), półsztywnych piankach otwartokomórkowych (PU, gąbka) oraz gęstych piankach usieciowanych (EVA) bez zmiany oprzyrządowania i parametrów.

Jeśli obecnie tniesz piankę za pomocą piły taśmowej, gorącego drutu, prasy matrycowej lub noża ręcznego i doświadczasz ściśniętych krawędzi, niespójnych wymiarów lub nadmiernych strat materiału, w tym przewodniku wyjaśniono, dlaczego występują te problemy i w jaki sposób cięcie nożem oscylacyjnym CNC je eliminuje.

Dlaczego piankę trudno ciąć konwencjonalnymi metodami

Właściwości mechaniczne pianki — te same właściwości, które czynią ją doskonałym materiałem amortyzującym i ochronnym — sprawiają, że naprawdę trudno jest ją ciąć konwencjonalnymi metodami.

Problem kompresji

Pianka jest lepkosprężystym materiałem komórkowym. Kiedy na jego powierzchnię przyłożona jest siła, komórki ściskają się elastycznie, zanim materiał ulegnie zniszczeniu (przecięciu). Każde narzędzie tnące, które wywiera ciągły nacisk w dół — brzeszczot piły taśmowej, prasa matrycowa, nóż ręczny przeciągany przez materiał — ściska piankę przed krawędzią tnącą przed wykonaniem cięcia.

Efekt: cięta krawędź jest ściskana podczas cięcia, a następnie częściowo odskakuje po wyjęciu narzędzia. Odzyskana krawędź nie jest pionowa — ma lekkie wygięcie do wewnątrz w wyniku cyklu kompresji i odzyskiwania. W przypadku wkładek opakowaniowych, gdzie wymagane jest ścisłe dopasowanie do chronionego elementu, to ściskanie krawędzi powoduje niedokładność wymiarową, co powoduje, że wkładka albo chwyta element zbyt mocno (ryzyko uszkodzenia powierzchni), albo pasuje zbyt luźno (niewystarczająca ochrona amortyzująca).

Kompresja jest najgorsza w przypadku:

• Piły taśmowe (naprężenie brzeszczotu powoduje ściskanie boczne)

• Prasy matrycowe (siła skierowana w dół ściska cały arkusz pianki przed cięciem)

• Noże ręczne (ruch przeciągania powoduje zarówno ściskanie, jak i rozdzieranie)

Problem rozdzierania

Pianki miękkie — szczególnie EPE o małej gęstości (spieniony polietylen) i pianka PU o otwartych komórkach — mają niską wytrzymałość na rozdarcie. Narzędzie tnące, które przykłada siłę boczną (nóż ciągniony, brzeszczot piły taśmowej poruszający się w jednym kierunku) może rozerwać komórki pianki, zamiast je czysto przeciąć. Poszarpane krawędzie są postrzępione, niespójne i nieprzewidywalne wymiarowo.

Łzawienie jest najgorsze w przypadku:

• Noże ręczne na miękkim EPE i piance PU o niskiej gęstości

• Piły taśmowe na piance gąbczastej otwartokomórkowej

• Tępe ostrza każdego rodzaju pianki

Problem dryfu wymiarowego

W przypadku złożonych kształtów wkładek opakowaniowych – kieszeni, które muszą pasować do określonej geometrii komponentów, wkładek wielogniazdowych, wkładek o precyzyjnych grubościach ścianek pomiędzy wnękami – utrzymanie dokładności wymiarowej na całej głębokości cięcia ma kluczowe znaczenie. Konwencjonalne metody cięcia wprowadzają dryft wymiarowy poprzez:

• Ugięcie ostrza: Brzeszczot piły taśmowej lub nóż ręczny ugina się w bok pod wpływem oporu cięcia, powodując odejście cięcia od zaprogramowanej ścieżki

• Różnice między operatorami: Dokładność cięcia ręcznego zależy od umiejętności i uwagi operatora — różni się w zależności od operatora i zmniejsza się wraz ze zmęczeniem

• Zużycie szablonu: Szablony do sztancowania zużywają się z biegiem czasu, powodując postępujący dryf wymiarowy

Problem odpadów

Zarówno ręczne cięcie pianki, jak i sztancowanie powodują znaczne straty materiału. Ręczne cięcie opiera się na ocenie operatora co do układu i zazwyczaj pozostawia 15–25% odpadów. Wykrawanie wymaga fizycznej matrycy dla każdego kształtu, a czas wymiany matrycy ogranicza możliwość mieszania różnych kształtów na jednym arkuszu pianki, co jeszcze bardziej zmniejsza wykorzystanie materiału.

Trzy rodzaje pianek i wyzwania związane z ich wycinaniem

Pianka EVA, EPE i PU mają różną strukturę komórkową, gęstość i właściwości mechaniczne. Zrozumienie tych różnic wyjaśnia, dlaczego każdy z nich wymaga określonych parametrów cięcia.

Pianka EVA (octan etylenu i winylu)

Struktura: Usieciowana pianka o zamkniętych komórkach

Zakres gęstości: 25–200 kg/m³

Kluczowe właściwości: Gęsta, twarda, sprężysta, gładka powierzchnia, doskonała stabilność wymiarowa

Typowe zastosowania: Wkładki do skrzynek narzędziowych, wyściółki sprzętu sportowego, pokłady morskie, zbroje cosplayowe, podeszwy butów

Wyzwania związane z wycinaniem:

• Wysoka gęstość wymaga większej siły cięcia niż miękkie pianki

• Usieciowana struktura zapobiega penetracji ostrza – tępe ostrza powodują ściskanie

• Gęsta powierzchnia może powodować nagrzewanie się ostrza przy dużych prędkościach skrawania

• Grube arkusze EVA (25–50 mm) wymagają stałego kąta ostrza na całej głębokości

Optymalne parametry cięcia:

• Częstotliwość oscylacji: wysoka (ponad 20 000 uderzeń/min)

• Typ ostrza: Nóż prosty oscylacyjny, ostra krawędź

• Prędkość cięcia: Umiarkowana — pozwól ostrzu ciąć, a nie pchać

• Docisk próżniowy: niezbędny — gładka powierzchnia pianki EVA może się przesuwać bez mocnego docisku

Pianka EPE (spieniony polietylen)

Struktura: Pianka ekspandowana o zamkniętych komórkach

Zakres gęstości: 15–45 kg/m³

Kluczowe właściwości: Bardzo miękki, lekki, doskonała amortyzacja, niska wytrzymałość na rozdarcie

Typowe zastosowania: opakowania elektroniki, ochrona towarów delikatnych, wypełnianie pustych przestrzeni, wykładziny ochronne

Wyzwania związane z wycinaniem:

• Bardzo niska gęstość oznacza, że ​​pianka łatwo się kompresuje pod dowolnym utrzymującym się ciśnieniem

• Niska wytrzymałość na rozdarcie oznacza, że ​​boczne siły skrawania powodują rozrywanie, a nie czyste cięcie

• Lekki materiał ma tendencję do przesuwania się na stole do cięcia — utrzymanie podciśnienia ma kluczowe znaczenie

• Cienkie ścianki pomiędzy wgłębieniami (5–10 mm) są kruche i łatwo odkształcają się podczas cięcia

Optymalne parametry cięcia:

• Częstotliwość oscylacji: Bardzo wysoka (22 000–25 000 uderzeń/min) — szybka oscylacja minimalizuje utrzymujący się nacisk na każdą komórkę

• Typ ostrza: Nóż oscylacyjny z cienką końcówką do cięcia małych promieni; nóż prosty do prostych cięć

• Szybkość cięcia: Duża — minimalizuj czas kontaktu, aby zmniejszyć kompresję

• Podciśnienie: krytyczne — niewielka waga EPE sprawia, że ​​jest podatny na podnoszenie

Pianka PU / gąbka (poliuretan)

Struktura: Pianka otwartokomórkowa

Zakres gęstości: 20–80 kg/m³

Kluczowe właściwości: Miękka, ściśliwa, otwartokomórkowa struktura wchłaniająca płyny, szeroki zakres twardości

Typowe zastosowania: poduszki meblowe, elementy materacy, panele akustyczne, opakowania medyczne, siedzenia samochodowe

Wyzwania związane z wycinaniem:

• Struktura otwartokomórkowa oznacza, że ​​pianka ulega znacznej kompresji pod ciśnieniem i powoli się regeneruje

• Gatunki miękkie (20–30 kg/m³) mają bardzo niski opór skrawania — ostrze musi być ostre, aby ciąć, a nie ściskać

• Grube arkusze PU (50–150 mm) wymagają stałego pionowego kąta ostrza na całej głębokości

• Samoprzylepna pianka PU może przyklejać się do stołu do cięcia — wymaga warstwy rozdzielającej lub specjalistycznej powierzchni stołu

Optymalne parametry cięcia:

• Częstotliwość oscylacji: wysoka (18 000–22 000 uderzeń/min)

• Typ ostrza: Długi prosty nóż oscylacyjny do grubych blach; cienki nóż do szczegółowych kształtów

• Prędkość skrawania: Umiarkowana – zbyt duża powoduje kompresję; zbyt wolne powoduje nagrzewanie się ostrza

• Utrzymywanie próżni: Umiarkowane — pianka PU jest cięższa niż EPE i lepiej utrzymuje pozycję

Porównanie metod cięcia

Metoda 1: Ręczne cięcie nożem

Jak to działa: Operator używa noża uniwersalnego lub noża piankowego do cięcia wzdłuż szablonu lub zaznaczonej linii.

Wyniki:

• Jakość krawędzi: Słaba — ściskanie i rozrywanie na miękkich piankach; ostrze wędruje po grubych arkuszach

• Dokładność wymiarowa: ±2–5 mm — w zależności od operatora

• Marnotrawstwo materiału: 20–30% — nieefektywny układ ręczny

• Wymagania dotyczące siły roboczej: Wysokie — wymagany jest wykwalifikowany operator, aby uzyskać zadowalające wyniki

• Wydajność: niska — 5–15 sztuk na godzinę w przypadku skomplikowanych kształtów

Werdykt: Dopuszczalne tylko w przypadku prostych kształtów, małych objętości i zastosowań niekrytycznych. Nie nadaje się do precyzyjnych wkładek opakowaniowych.

Metoda 2: Sztancowanie (prasa sztancująca ze stalową regułą)

Jak to działa: Niestandardowa stalowa matryca przebija arkusz pianki pod ciśnieniem prasy.

Wyniki:

• Jakość krawędzi: Umiarkowana – ściskanie na krawędziach matrycy, szczególnie w przypadku miękkich pianek

• Dokładność wymiarowa: ±0,5–1,5 mm — pogarsza się w miarę zużywania się matrycy

• Marnotrawstwo materiału: 15–20% — stała geometria matrycy ogranicza optymalizację układu

• Koszt oprzyrządowania: 300–1500 USD za kształt matrycy

• Czas realizacji nowych kształtów: 1–3 tygodnie

• Wydajność: Wysoka dla pojedynczych kształtów – 50–200 sztuk na godzinę

Werdykt: Ekonomiczny przy bardzo dużej produkcji jednego, niezmiennego kształtu. Nieekonomiczne w przypadku wielu kształtów, zamówień niestandardowych lub częstych zmian w projekcie.

Metoda 3: Cięcie gorącym drutem (tylko EPS/XPS)

Jak to działa: Podgrzany drut topi się przez piankę EPS lub XPS.

Wyniki:

• Jakość krawędzi: Dobra dla EPS/XPS — stopiona krawędź jest gładka

• Dokładność wymiarowa: ±1–3mm — ugięcie drutu powoduje dryft w przypadku skomplikowanych kształtów

• Odpady materiałowe: Umiarkowane

• Ograniczenia: Działa tylko na EPS i XPS — topi i niszczy piankę EVA, EPE i PU. Wytwarza toksyczne opary podczas cięcia EPS. Nie nadaje się do zastosowań związanych z pakowaniem żywności.

Werdykt: Ograniczony wyłącznie do sztywnej pianki EPS/XPS. Nie dotyczy pianki EVA, EPE i PU.

Metoda 4: Cięcie piłą taśmową

Jak to działa: Arkusz pianki jest podawany przez piłę taśmową w celu uzyskania prostych lub zakrzywionych cięć.

Wyniki:

• Jakość krawędzi: Umiarkowana — napięcie ostrza powoduje boczną kompresję; pękają miękkie pianki

• Dokładność wymiarowa: ±1–3mm — ugięcie ostrza na miękkich materiałach

• Marnotrawstwo materiału: Wysokie — wymaga od operatora ręcznego ustawiania i cięcia

• Bezpieczeństwo: istotne — odsłonięte ostrze stwarza ryzyko obrażeń

• Ograniczenia: Trudne do wycinania skomplikowanych kształtów; wymaga wskazówek operatora w przypadku krzywych

Werdykt: Nadaje się do zgrubnego cięcia dużych bloków pianki na arkusze. Nie nadaje się do precyzyjnych wkładek opakowaniowych lub skomplikowanych kształtów.

Metoda 5: Cięcie nożem oscylacyjnym CNC

Jak to działa: Sterowany komputerowo nóż oscylacyjny wibruje z częstotliwością 15 000–25 000 uderzeń na minutę i podąża zaprogramowaną ścieżką cięcia z dokładnością ± 0,1 mm.

Wyniki:

• Jakość krawędzi: Doskonała — ruch oscylacyjny tnie komórki bez trwałej kompresji; pionowe ściany na całej głębokości cięcia

• Dokładność wymiarowa: ±0,1 mm — sterowana CNC, jednakowa w przypadku każdej części

• Marnotrawstwo materiału: 8–15% — inteligentne oprogramowanie do zagnieżdżania optymalizuje układ wzoru

• Koszt oprzyrządowania: 0 USD — nie są wymagane żadne matryce; wszystkie kształty są plikami cyfrowymi

• Czas realizacji nowych kształtów: poniżej 5 minut — załaduj plik DXF i wytnij

• Wydajność: Wysoka — wycina wiele kształtów jednocześnie w jednej zautomatyzowanej sekwencji

• Zapotrzebowanie na siłę roboczą: Niskie — jeden operator do załadunku/rozładunku

Werdykt: Właściwa metoda dla precyzyjnych wkładek opakowaniowych z pianki EVA, EPE i PU. Eliminuje wszelkie problemy związane ze ściskaniem, rozrywaniem i dryftem wymiarowym. Ekonomiczne od ilości prototypowych po produkcję masową.

Jak cięcie nożem oscylacyjnym CNC eliminuje kompresję

Fizyka cięcia nożem oscylacyjnym wyjaśnia, dlaczego zapewnia on cięcia pianki bez ściskania.

Konwencjonalny nóż przeciągnięty przez piankę wywiera stałą siłę boczną na komórki pianki przed ostrzem. Komórki ściskają się, ostrze przechodzi przez skompresowany materiał, a komórki częściowo regenerują się po przejściu ostrza, pozostawiając ściśniętą, wygiętą krawędź.

Nóż oscylacyjny porusza się inaczej. Ostrze wibruje z częstotliwością 15 000–25 000 uderzeń na minutę przy amplitudzie skoku 1–3 mm. Każde pojedyncze pociągnięcie jest dyskretnym działaniem tnącym — ostrze przesuwa się, odcina niewielki fragment pianki i cofa się, zanim komórki pianki zdążą zareagować długotrwałym uciskiem. Następny skok przesuwa się nieco dalej i wycina następny przyrost.

Rezultatem jest działanie tnące, które bardziej przypomina krojenie niż pchanie. Komórki piankowe są cięte, a nie ściskane. Ściana cięcia jest pionowa, krawędź jest czysta i nie ma deformacji po kompresji.

Kluczowe parametry decydujące o jakości cięcia:

Narzędzie do frezowania skomplikowanych profili wkładek opakowaniowych

W przypadku wkładek opakowaniowych, które wymagają kieszeni, rowków, profili schodkowych lub wgłębień 3D – zamiast prostych cięć przelotowych – stosuje się narzędzie frezujące w połączeniu z nożem oscylacyjnym.

Co frezowanie dodaje do cięcia pianki:

• Kieszenie i wgłębienia: Wytnij wnękę w powierzchni pianki bez przecinania – w przypadku komponentów, które znajdują się we wnęce, a nie w otworze przelotowym

• Profile schodkowe: Twórz wielopoziomowe wkładki piankowe, w których różne elementy znajdują się na różnych głębokościach

• Skośne krawędzie: Frezowane pod kątem krawędzie profili piankowych ze względów estetycznych lub funkcjonalnych

• Rowki i kanały: Wytnij kanały na kable, rury lub inne elementy liniowe

Jak to działa w praktyce:

Maszyna do cięcia pianki CNC, wyposażona zarówno w nóż oscylacyjny, jak i narzędzie frezujące, może wykonać złożoną wkładkę opakowaniową w jednym procesie:

1. Nóż oscylacyjny wycina profil zewnętrzny oraz ewentualne otwory przelotowe

2. Narzędzie frezujące tworzy kieszenie, wgłębienia i rowki

3. Gotową wkładkę wyjmuje się — kompletną, bez konieczności wykonywania dodatkowych operacji

Ta możliwość pojedynczego przepływu pracy jest szczególnie cenna w przypadku niestandardowych wkładek do skrzynek narzędziowych (skrzynie typu Pelikan, skrzynki na sprzęt, opakowania wyrobów medycznych), gdzie płytka musi dokładnie pasować do złożonej geometrii komponentu 3D.

Inteligentne zagnieżdżanie pianki: redukcja strat materiału

Materiał w arkuszach pianki — zwłaszcza EVA i EPE — stanowi znaczący składnik kosztów w produkcji opakowań. Marnotrawstwo materiału bezpośrednio wpływa na koszt w przeliczeniu na wkładkę.

Maszyny do cięcia pianki CNC są wyposażone w inteligentne oprogramowanie do zagnieżdżania, które automatycznie układa wzory cięcia na arkuszu pianki, aby zmaksymalizować wykorzystanie materiału.

Jak zagnieżdżanie zmniejsza straty pianki:

Cięcie ręczne i sztancowanie zwykle pozwala na wykorzystanie materiału na poziomie 70–80% — 20–30% arkusza pianki marnuje się w postaci ścinków pomiędzy częściami. Oprogramowanie do rozmieszczania analizuje wszystkie wymagane kształty i znajduje najbardziej efektywny układ, zwykle osiągając 85–92% wykorzystania materiału.

Dla producenta opakowań wycinającego 50 arkuszy EVA dziennie po 15 USD za arkusz:

• Cięcie ręczne przy wykorzystaniu 75%: materiał 750 USD dziennie

• Zagnieżdżanie CNC przy wykorzystaniu 90%: materiał 625 USD dziennie

• Dzienna oszczędność materiału: 125 USD

• Roczna oszczędność materiału: ~31 000 USD

Oprogramowanie do zagnieżdżania umożliwia także mieszanie różnych kształtów na jednym arkuszu — wycinanie wkładek dla wielu typów produktów z jednego arkusza, wypełnianie szczelin pomiędzy dużymi kształtami mniejszymi kształtami. Jest to niemożliwe w przypadku sztancowania (które wymaga dedykowanego wykrojnika dla każdego kształtu) i niepraktyczne w przypadku wycinania ręcznego.

Maszyny do cięcia pianki Shilai CNC: Przewodnik po wyborze modelu

Shilai oferuje pełną gamę Maszyny do cięcia pianki CNC do zastosowań w piankach EVA, EPE, PU, ​​EPS, XPS, EPDM i piance gąbczastej. Wybór odpowiedniego modelu zależy od rodzaju pianki, rozmiarów arkuszy, złożoności kształtu i wielkości produkcji.

Do wkładek opakowaniowych EVA i EPE

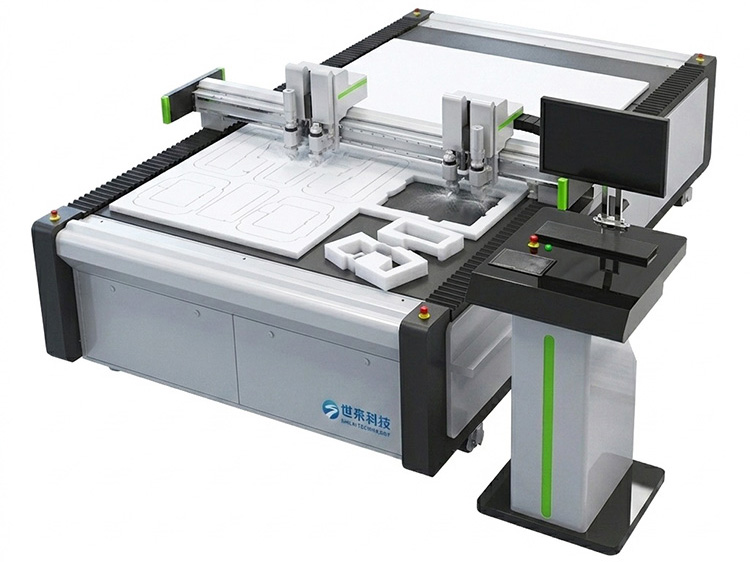

Maszyna do cięcia pianki EPE SL1625FF

• Główne materiały: pianka EPE, EVA, XPE

• Najlepsze do: wkładek do opakowań, wnętrz pudełek, wkładek ochronnych

• Kluczowe cechy: Nóż oscylacyjny + narzędzie do frezowania, tworzy precyzyjne kieszenie i wgłębienia bez matryc, inteligentne oprogramowanie do zagnieżdżania

• Obszar roboczy: 1600×2500mm

• Dokładność: ± 0,1 mm

• Gwarancja: 3 lata

Maszyna do cięcia pianki EVA SL1325FF

• Główne materiały: arkusze pianki EVA

• Najlepsze do: Cosplay, pokładów morskich, wkładek do skrzynek narzędziowych, niestandardowych kształtów EVA

• Kluczowe cechy: Nóż CNC z narzędziem frezującym, czyste cięcia bez matryc

• Gwarancja: 3 lata

Do pianki PU i gąbki

Automatyczna maszyna do cięcia pianki PU SL1630FF

• Główne materiały: pianka PU, pianka meblowa, pianka opakowaniowa

• Najlepsze do: Poduszek meblowych, wkładek do opakowań, części piankowych samochodowych

• Kluczowe cechy: Automatyczne cięcie, czyste cięcie bez ucisku, inteligentne zagnieżdżanie

• Gwarancja: 3 lata

Płaska przecinarka cyfrowa SL1625SF z gąbką

• Główne materiały: gąbka, pianka PU, EPE

• Najlepsze do: Płaskich arkuszy do mebli, opakowań i akustyki

• Najważniejsze cechy: Płaski nóż oscylacyjny, cięcia pionowe, dokładność ±0,1 mm

• Gwarancja: 3 lata

Do skomplikowanych profili i kieszeni

Maszyna do cięcia pianki SL1625FM z narzędziem frezującym

• Główne materiały: EVA, EPE, PU, ​​gąbka i inne pianki

• Najlepsze do: wkładek do skrzynek na zamówienie, prototypów, opakowań z kieszeniami i rowkami

• Kluczowe cechy: Łączy nóż oscylacyjny + narzędzie do frezowania o dużej prędkości, złożone profile 3D w jednym procesie, dokładność ± 0,1 mm

• Gwarancja: 3 lata

Do sztywnej pianki (EPS, XPS)

Maszyna do cięcia pianki SL1610FF CNC XPS

• Główne materiały: XPS, EPS i pianki sztywne

• Najlepsze do: Paneli izolacyjnych, modeli architektonicznych, znaków 3D

• Kluczowe cechy: Obcinarka CNC, cięcie bez pyłu, brak konieczności stosowania gorących przewodów

• Gwarancja: 3 lata

SL1390FF Cyfrowa maszyna do cięcia pianki EPS

• Główne materiały: pianka EPS (styropian)

• Najlepsze do: Opakowania ochronne, odlewy z pianki traconej, znaki

• Kluczowe cechy: Cyfrowy nóż do cięcia, eliminuje pył i opary powstałe podczas cięcia gorącym drutem

• Gwarancja: 3 lata

Do uszczelek i pianek uszczelniających

Maszyna do cięcia pianki EPDM bez diesla SL1625FC

• Główne materiały: pianka EPDM i podobne pianki uszczelniające

• Najlepsze do: Uszczelek, uszczelek, elementów amortyzujących

• Kluczowe cechy: Automatyczny przenośnik podający do produkcji ciągłej, cięcie bez matrycy, dokładność ± 0,1 mm

• Gwarancja: 3 lata

Dla producentów, którzy tną również niepiankowe materiały uszczelniające — gumę, PTFE, grafit lub arkusze uszczelek nieazbestowych — Shilai's Maszyny do cięcia uszczelek CNC wykorzystują tę samą technologię noża oscylacyjnego z narzędziami zoptymalizowanymi pod kątem gęstszych, twardszych materiałów uszczelniających.

Przewodnik stosowania: Dopasowywanie maszyny do typu wkładu do opakowania

Wkładki do opakowań elektroniki (EPE)

Opakowania na elektronikę – wkładki do smartfonów, tabletów, aparatów fotograficznych, wyrobów medycznych – wymagają najwęższych tolerancji wymiarowych spośród wszystkich zastosowań opakowań piankowych. Wkładka musi bezpiecznie trzymać element bez punktów nacisku, które mogłyby uszkodzić ekrany lub złącza.

Wymagania:

• Dokładność wymiarowa: ±0,2 mm lub lepsza dla ciasno dopasowanych wkładek elektronicznych

• Jakość krawędzi: Czyste, pionowe ściany — bez kompresji, która spowodowałaby przesunięcie elementu względem środka

• Grubość ścianki: Powszechnie spotykane są ścianki pomiędzy wgłębieniami o grubości 5–10 mm – wymagają precyzyjnego cięcia bez ugięć

Polecana maszyna: SL1625FF lub SL1625FM (z frezowaniem pod zagłębienia)

Kluczowe parametry: Wysoka częstotliwość oscylacji (ponad 22 000 uderzeń/min), ostre ostrze z drobnymi końcówkami, dociskanie przy pełnej próżni

Wkładki do walizek narzędziowych (EVA)

Niestandardowe wkładki do skrzynek narzędziowych — do skrzyń Pelican, skrzyń na sprzęt i skrzyń wojskowych — wymagają precyzyjnych kieszeni pasujących do określonej geometrii narzędzia. Wkładka musi bezpiecznie trzymać każde narzędzie w wyznaczonej pozycji.

Wymagania:

• Skomplikowane kształty kieszeni pasujące do profili narzędzi

• Czyste ścianki kieszeni — bez ucisku, który mógłby powodować grzechotanie narzędzi

• Stała głębokość — narzędzia powinny znajdować się w kieszeniach na odpowiedniej wysokości

Polecana maszyna: SL1625FM (kombinacja nóż oscylacyjny + frez)

Kluczowe parametry: Frez do kontroli głębokości kieszeni, nóż oscylacyjny do profili zewnętrznych i cięć przelotowych

Elementy poduszek meblowych (PU)

Cięcie pianki meblowej — poduszek siedzisk, poduszek oparć, wyściółek podłokietników — wymaga czystych, prostych cięć przez grubą piankę PU (zwykle 50–150 mm) o stałych wymiarach we wszystkich seriach produkcyjnych.

Wymagania:

• Stałe wymiary we wszystkich partiach produkcyjnych – poduszki muszą dokładnie pasować do ram mebli

• Czyste, wycięte powierzchnie — widoczne na zmontowanych meblach

• Wysoka wydajność — wielkość produkcji mebli jest wysoka

Polecana maszyna: SL1630FF lub SL1625SF

Kluczowe parametry: Długie proste ostrze do grubych przekrojów, umiarkowana prędkość cięcia, oprogramowanie do zagnieżdżania do optymalizacji arkuszy

Części samochodowe z pianki (PU/EVA)

Zastosowania pianki samochodowej — wyściółki paneli drzwi, wkładki podsufitki, wykładziny bagażnika, elementy pianki siedzeń — wymagają spójności wymiarowej w celu dopasowania montażowego i czystych krawędzi widocznych powierzchni.

Wymagania:

• Dokładność ±0,1 mm dla elementów pasowanych do montażu

• Cięcie wielokształtowe — zestawy pianek samochodowych zawierają wiele różnych kształtów

• Integracja z danymi CAD z systemów projektowania motoryzacyjnego

Zalecana maszyna: SL1630FF (dla PU) lub SL1625FF (dla EVA/EPE)

Przejście z sztancowania na wycinanie pianki CNC

Jeśli obecnie korzystasz z wycinania piankowych wkładek do opakowań, przejście na wycinanie CNC przebiega w prosty sposób.

Krok 1: Digitalizuj swoją bibliotekę kształtów

Konwertuj istniejące kształty matryc na pliki DXF. Jeżeli posiadasz oryginalne dane CAD, jest to natychmiastowe. Jeśli kształty istnieją tylko jako fizyczne matryce, można je zmierzyć i ponownie narysować w oprogramowaniu CAD. Większość kształtów można zdigitalizować w ciągu 15–30 minut każdy.

Krok 2: Próbny test materiałów piankowych

Wykonuj przykładowe wycięcia na rzeczywistych materiałach piankowych — o określonych gatunkach i gęstościach, których używasz dla swoich klientów. Przed przystąpieniem do produkcji sprawdź jakość cięcia, dokładność wymiarową i stan krawędzi.

Krok 3: Konfiguracja zagnieżdżania

Skonfiguruj oprogramowanie do zagnieżdżania, korzystając ze standardowych rozmiarów arkuszy i kształtów z biblioteki. Przeprowadź symulacje zagnieżdżania, aby zweryfikować poprawę wykorzystania materiału.

Krok 4: Równoległy okres produkcji

Przez pierwsze 2–4 tygodnie równolegle uruchamiaj CNC i sztancowanie dla tych samych zamówień. Weryfikuje to wydajność CNC pod kątem standardów jakości i daje operatorom czas na zdobycie biegłości.

Krok 5: Pełne przejście

Po zatwierdzeniu wyników CNC należy całkowicie przejść do cięcia CNC. Przechodzą na emeryturę, gdy zostanie potwierdzone, że nie są już potrzebne.

Typowy harmonogram przejścia: 2–4 tygodnie od instalacji maszyny do pełnej produkcji.

Wniosek

Cięcie pianki EVA, EPE i PU na wkładki opakowaniowe bez ściskania i odkształcania wymaga metody cięcia, która polega na przecinaniu komórek pianki, a nie ich ściskaniu. Cięcie nożem oscylacyjnym CNC — z oscylacją ostrza w zakresie 15 000–25 000 uderzeń na minutę, ścieżkami cięcia sterowanymi CNC i dociskiem próżniowym — to jedyna metoda, która konsekwentnie zapewnia wolne od ściskania, dokładne wymiarowo cięcie pianki we wszystkich trzech typach materiałów.

Korzyści operacyjne wykraczają poza jakość cięcia: zerowy koszt narzędzi, natychmiastowe zmiany kształtu, inteligentne zagnieżdżanie zapewniające efektywność materiałową i opcjonalna możliwość frezowania złożonych profili kieszeni – a wszystko to w ramach jednego zautomatyzowanego przepływu pracy.

Niezależnie od tego, czy wycinasz proste wkładki ochronne z EPE, złożone wkładki do walizek narzędziowych EVA, czy grube poduszki meblowe z PU, Shilai's Maszyny do cięcia pianki CNC są skonfigurowane pod kątem konkretnego rodzaju pianki i wymagań produkcyjnych.

Podaj nam swoje materiały piankowe, rozmiary arkuszy, złożoność kształtu i dzienną wielkość produkcji, a nasz zespół poleci odpowiednią maszynę do cięcia pianki CNC i zorganizuje bezpłatny test próbek Twoich materiałów.

Poproś o bezpłatny test próbki cięcia pianki →

Często zadawane pytania

Jak najlepiej ciąć piankę EVA bez kompresji?

Najlepszym sposobem cięcia pianki EVA bez kompresji jest użycie maszyny do cięcia nożem oscylacyjnym CNC o wysokiej częstotliwości. Ostrze wibruje z częstotliwością 15 000–25 000 uderzeń na minutę, przecinając komórki EVA, zamiast je ściskać. Zapewnia to pionowe cięcia o czystych ściankach, bez ściskania krawędzi, bez rozrywania i z dokładnością wymiarową ± 0,1 mm — wyników, których nie można osiągnąć za pomocą pił taśmowych, pras sztancujących ani noży ręcznych.

Czy można czysto przyciąć piankę EPE bez rozrywania?

Tak. Cięcie nożem oscylacyjnym CNC tnie piankę EPE czysto, bez rozrywania. Kluczem jest wysoka częstotliwość oscylacji (22 000–25 000 uderzeń/min) i ostre ostrze o drobnej końcówce — szybka oscylacja minimalizuje utrzymującą się siłę boczną działającą na ścianki komórek EPE o niskiej wytrzymałości, zapobiegając rozdarciom, które występują w przypadku pił taśmowych i noży ręcznych. Pełne dotrzymanie próżni jest również niezbędne, aby zapobiec przesuwaniu się lekkiego materiału EPE podczas cięcia.

Jaka jest różnica pomiędzy cięciem nożem oscylacyjnym a sztancowaniem pianki?

Cięcie CNC nożem oscylacyjnym wykorzystuje sterowane komputerowo wibracyjne ostrze do wycinania kształtów piankowych z plików cyfrowych — nie są wymagane żadne fizyczne matryce. Sztancowanie wykorzystuje niestandardową stalową matrycę wciśniętą w piankę pod ciśnieniem. Cięcie CNC zapewnia lepszą jakość krawędzi (bez kompresji), dokładność ± 0,1 mm, zerowy koszt narzędzi i natychmiastowe zmiany kształtu. Sztancowanie wymaga krótszego czasu cyklu na sztukę przy bardzo dużej objętości pojedynczego, niezmiennego kształtu, ale wymaga 300–1500 USD na matrycę i 1–3 tygodni czasu realizacji nowych kształtów.

Czy maszyna do cięcia pianki CNC może wycinać kieszenie i wgłębienia na wkładki opakowaniowe?

Tak. Maszyny do cięcia pianki CNC wyposażone w narzędzie frezujące — takie jak SL1625FM — mogą wycinać kieszenie, wgłębienia, profile schodkowe i rowki w piance w jednym procesie. Nóż oscylacyjny wycina profil zewnętrzny i otwory przelotowe; narzędzie frezujące tworzy kieszenie na kontrolowanych głębokościach. Możliwość ta jest niezbędna w przypadku wkładek do skrzynek narzędziowych i opakowań elektroniki, gdzie komponenty muszą znajdować się we wgłębionych kieszeniach.

Jakie grubości pianki można ciąć za pomocą noża oscylacyjnego CNC?

Maszyny do cięcia pianki z nożem oscylacyjnym CNC mogą ciąć piankę o grubości od 3 mm do 150 mm, w zależności od modelu i długości ostrza. Cienkie pianki (3–20 mm) tniemy standardowymi krótkimi ostrzami; gruba pianka PU i bloki EVA (50–150 mm) wymagają długich prostych ostrzy, które utrzymują kąt pionowy na całej głębokości cięcia. Potwierdź maksymalną grubość cięcia w specyfikacji maszyny dla konkretnego rodzaju i grubości pianki.

Ile odpadów materiałowych wytwarza cięcie pianki CNC w porównaniu z cięciem ręcznym?

Cięcie pianki CNC za pomocą inteligentnego oprogramowania do zagnieżdżania zwykle pozwala na osiągnięcie wykorzystania materiału na poziomie 85–92% w porównaniu z 70–80% w przypadku cięcia ręcznego i sztancowania. Oprogramowanie do zagnieżdżania automatycznie układa wszystkie wymagane kształty na arkuszu pianki, aby zminimalizować ilość odpadów i może mieszać różne kształty na jednym arkuszu, wypełniając luki pomiędzy dużymi kształtami mniejszymi kształtami. Dla typowego producenta opakowań taka poprawa wydajności pozwala zaoszczędzić 25 000–50 000 dolarów rocznie na kosztach materiałów piankowych.
