Cara Memotong Kain Serat Karbon dan Fiberglass Tanpa Berjumbai: Panduan Pemotongan CNC Lengkap

Kain serat karbon dan fiberglass akan rusak jika dipotong dengan alat yang salah, geometri bilah yang salah, atau parameter pemotongan yang salah. Keretakan tersebut bukanlah cacat material, melainkan kegagalan proses pemotongan. Perbaiki prosesnya, dan kerusakan akan berhenti.

Panduan ini menjelaskan dengan tepat mengapa keretakan terjadi pada pemotongan serat karbon dan fiberglass, metode pemotongan dan jenis bilah apa yang menghilangkannya, parameter apa yang harus disetel untuk tepian yang bersih, dan cara memilih mesin pemotong CNC yang tepat untuk material komposit spesifik dan kebutuhan produksi Anda. Baik Anda memotong kain serat karbon kering, kain tenun fiberglass, atau bahan prepreg, prinsipnya sama: bilah pisau harus memotong serat dengan bersih, bukan menarik, merobek, atau membelokkannya.

Mengapa Serat Karbon dan Kain Fiberglass Rusak Saat Dipotong

Memahami akar penyebab keretakan adalah titik awal untuk menghilangkannya. Serat karbon dan fiberglass keduanya merupakan bahan berserat — keduanya terdiri dari filamen kontinu atau tenunan yang disatukan oleh struktur tenun (pada kain kering) atau matriks resin (pada prepreg). Ketika alat pemotong berinteraksi dengan serat-serat ini secara tidak benar, akan terjadi keretakan.

Empat Akar Penyebab Fraying

Akar Penyebab 1: Pergeseran serat ke samping, bukan pemutusan serat

Alat pemotong yang mendorong kain secara lateral - pisau gunting, pemotong putar, pisau tarik - memberikan gaya lateral pada serat sebelum memotongnya. Serat pada tepi potongan digeser ke samping sebelum putus. Hasilnya: serat-serat di bagian tepi ditarik keluar dari struktur tenunan dan tetap melekat sebagian, sehingga menciptakan karakteristik tepi berjumbai.

Solusinya adalah tindakan pemotongan yang memotong serat secara vertikal — lurus ke bawah melalui penampang serat — daripada mendorong ke samping. Ini adalah keuntungan mendasar dari pemotongan pisau berosilasi dibandingkan pisau tarik dan pemotongan gunting untuk kain komposit.

Akar Penyebab 2: Ujung tombak yang tumpul menyebabkan serat robek dan bukannya terpotong

Pisau tajam memotong serat dengan kekuatan minimal. Pisau yang tumpul tidak dapat memotong serat dengan rapi — sebaliknya, pisau tersebut membelokkan serat ke samping hingga serat tersebut putus dalam ketegangan (robek), yang kemudian menarik serat yang berdekatan keluar dari tenunan. Pisau yang tumpul adalah penyebab paling umum terjadinya keretakan pada pengoperasian yang sebelumnya menghasilkan pemotongan yang rapi namun kini mengalami penurunan tepi.

Serat karbon dan fiberglass keduanya merupakan bahan yang sangat abrasif. Partikel serat karbon lebih keras dibandingkan kebanyakan baja bilah; partikel fiberglass pada dasarnya adalah kaca halus. Kedua bahan tersebut mempercepat keausan mata pisau secara signifikan dibandingkan dengan pemotongan kulit, busa, atau kain. Frekuensi penggantian pisau harus dikalibrasi berdasarkan sifat abrasif material tertentu, bukan berdasarkan jadwal umum.

Akar Penyebab 3: Fiksasi material yang tidak memadai selama pemotongan

Jika kain bergerak selama pemotongan — meskipun hanya 1–2 mm — jalur pemotongan akan menyimpang dari garis yang diprogram. Pada bagian tepi potongan, kain yang bergerak menyebabkan serat terpotong pada sudut tertentu, bukan tegak lurus terhadap tenunan, sehingga menghasilkan tepi yang tidak rata dan berjumbai bahkan dengan pisau yang tajam.

Kain kering serat karbon dan fiberglass sangat rentan terhadap pergerakan selama pemotongan karena ringan dan memiliki gesekan rendah terhadap permukaan meja potong. Penahan vakum sangat penting — dan harus dikalibrasi sesuai dengan berat kain dan struktur tenun tertentu.

Akar Penyebab 4: Geometri bilah salah untuk jenis serat

Jenis serat yang berbeda memerlukan geometri bilah yang berbeda. Pisau berosilasi lurus yang memotong serat karbon dengan rapi akan membuat aramid (Kevlar) berjumbai karena serat aramid sangat elastis dan membelok daripada putus akibat benturan pisau lurus. Pisau bergerigi yang memotong aramid dengan rapi akan menghasilkan debu berlebih pada serat karbon karena gerigi tersebut menghasilkan banyak potongan kecil, bukan hanya satu potongan bersih.

Mencocokkan geometri bilah dengan jenis serat merupakan prasyarat untuk pemotongan bebas kerutan — optimalisasi parameter sebanyak apa pun tidak dapat mengimbangi jenis bilah yang pada dasarnya salah.

Dibandingkan dengan Metode Pemotongan: Manakah yang Menghilangkan Fraying?

Gunting dan Pemotong Putar Manual

Tingkat keretakan: Tinggi

Gunting menerapkan gaya geser lateral pada bundel serat. Tindakan geser ini menarik serat ke samping sebelum memutuskannya, sehingga secara konsisten menghasilkan tepian yang berjumbai pada tenunan serat karbon dan fiberglass. Pemotong rotari manual memberikan hasil serupa — bilah penggulung memberikan gaya lateral pada serat sebelum pemotongan.

Perkakas ini dapat diterima untuk memotong bahan secara kasar hingga memperkirakan ukurannya sebelum pemangkasan akhir, namun tidak untuk pemotongan produksi yang mengutamakan kualitas tepian.

Pemotongan Laser

Tingkat keretakan: Rendah hingga sedang — namun dengan keterbatasan kritis

Pemotongan laser memotong serat dengan cara menguapkannya, sehingga menghilangkan masalah gaya lateral. Kualitas tepi pada serat karbon bisa bagus jika laser disetel dengan benar. Namun, pemotongan laser memiliki keterbatasan yang signifikan untuk kain komposit:

• Pembakaran resin: Pada bahan prepreg, laser membakar matriks resin di tepi potongan, menciptakan zona yang terkena panas yang melemahkan ikatan serat-matriks. Ini adalah masalah struktural dalam aplikasi dirgantara dan otomotif.

• Fiberglass: Pemotongan laser fiberglass menghasilkan asap beracun (partikel silikon dioksida dan kemungkinan senyawa fluor dari bahan perekat) yang memerlukan sistem ekstraksi yang mahal.

• Aramid (Kevlar): Pemotongan laser aramid menghasilkan gas hidrogen sianida yang sangat beracun — bahaya keselamatan serius yang menjadikan pemotongan laser aramid tidak praktis di sebagian besar lingkungan produksi.

• Arang dan residu: Pemotongan laser serat karbon menghasilkan arang karbon pada tepi potongan yang harus dihilangkan sebelum direkatkan atau dicat.

• Biaya: Sistem pemotongan laser industri untuk kain komposit harganya jauh lebih mahal dibandingkan sistem pisau berosilasi CNC.

Untuk sebagian besar aplikasi pemotongan kain komposit, keterbatasan pemotongan laser melebihi keunggulan kualitas tepinya.

Pemotongan jet air

Tingkat keretakan: Sangat rendah — namun dengan keterbatasan operasional

Pemotongan waterjet memotong serat dengan pancaran air bertekanan tinggi, menghasilkan kualitas tepi yang sangat baik tanpa zona yang terpengaruh panas. Namun:

• Bahan basah: Kain jenuh dengan air selama pemotongan dan harus dikeringkan sebelum diletakkan atau diproses — ini merupakan beban operasional yang signifikan untuk bahan prepreg (yang tidak boleh dibasahi) dan untuk produksi bervolume tinggi.

• Biaya: Sistem waterjet mahal untuk dibeli dan dioperasikan (perawatan pompa bertekanan tinggi, biaya media abrasif untuk material yang lebih keras).

• Kecepatan: Pemotongan waterjet lebih lambat dibandingkan pemotongan pisau berosilasi untuk sebagian besar aplikasi kain komposit.

Pemotongan waterjet digunakan di ruang angkasa untuk komponen bernilai tinggi dan bervolume rendah di mana kualitas tepi sangat penting dan material basah dapat diterima. Hal ini tidak praktis untuk pemotongan kain komposit volume produksi.

Pemotongan Pisau Berosilasi CNC

Tingkat keretakan: Rendah hingga tidak ada sama sekali — dengan blade dan parameter yang tepat

Pemotongan pisau berosilasi CNC adalah metode produksi standar untuk pemotongan kain komposit karena menggabungkan kualitas tepi bebas kerutan dengan kecepatan, akurasi, dan kesederhanaan operasional yang diperlukan untuk lingkungan produksi.

Aksi osilasi — bilah bergetar dengan kecepatan 10.000–20.000 pukulan per menit — memotong serat dengan aksi pemotongan cepat, bukan geser lateral. Setiap gerakan osilasi memotong sedikit serat dengan bersih. Hasilnya adalah tepi potongan dimana serat terpotong pada garis potongan dengan perpindahan lateral yang minimal.

Kunci untuk mencapai hasil bebas kerutan dengan pemotongan pisau berosilasi CNC adalah kombinasi jenis pisau yang tepat, frekuensi osilasi yang tepat, kecepatan pemotongan yang tepat, dan penahan vakum yang memadai. Masing-masing faktor ini dibahas secara rinci di bawah ini.

Pemilihan Pisau: Variabel Paling Penting

Mata pisau merupakan variabel terpenting dalam kualitas pemotongan kain komposit. Penggunaan jenis pisau yang salah pada material adalah penyebab paling umum terjadinya keretakan dalam operasi pemotongan pisau berosilasi CNC.

Pisau Berosilasi Lurus

Terbaik untuk: Kain kering serat karbon, kain kering fiberglass, kain basal, kain hibrida

Cara kerjanya: Pisau lurus dengan ujung tajam yang tajam. Gerakan osilasi mendorong bilah lurus ke bawah melalui tenunan serat, memotong serat dengan rapi pada garis potong.

Kualitas tepi pada serat karbon: Luar biasa — bersih, sedikit keretakan saat bilahnya tajam

Kualitas tepi pada fiberglass: Bagus — bersih pada kain tenun standar; beberapa berjumbai karena tenunan keliling yang berat

Kualitas tepi pada aramid: Buruk — serat aramid menyimpang akibat benturan pisau lurus; gunakan pisau bergerigi sebagai gantinya

Masa pakai pisau pada serat karbon: waktu pemotongan 4–10 jam (serat karbon sangat abrasif)

Masa pakai pisau pada fiberglass: 6–12 jam (partikel fiberglass pada dasarnya adalah kaca halus — sangat abrasif)

Pemicu penggantian: Tanda pertama tepi berjumbai atau peningkatan ketahanan terhadap pemotongan — jangan menunggu sampai kerusakan terlihat pada bilah pisau

Pisau Berosilasi Bergerigi (Bergelombang).

Terbaik untuk: Kain Aramid (Kevlar), kain hibrida yang mengandung aramid, beberapa keliling fiberglass yang berat

Cara kerjanya: Pisau dengan ujung tajam bergerigi. Gerigi tersebut menciptakan beberapa titik potong kecil yang mencengkeram dan memutuskan serat aramid elastis daripada membelokkannya. Ini adalah satu-satunya geometri bilah yang dapat memotong aramid dengan andal tanpa berjumbai.

Kualitas tepi pada aramid: Luar biasa — satu-satunya jenis pisau yang menghasilkan potongan bersih pada Kevlar

Kualitas tepi pada serat karbon: Dapat diterima — menghasilkan lebih banyak debu dibandingkan bilah lurus; tidak disukai untuk serat karbon

Kualitas tepi pada fiberglass: Baik pada penjelajahan berat yang bilah lurusnya cenderung membelok

Masa pakai blade pada aramid: 8–16 jam (aramid kuat tetapi kurang abrasif dibandingkan serat karbon)

Pisau Berlapis PTFE

Terbaik untuk: Bahan prepreg (serat karbon, fiberglass, prepreg aramid)

Cara kerja: Pisau lurus atau sedikit bergerigi dengan lapisan PTFE (Teflon) pada permukaan pisau. Lapisan PTFE mencegah resin lengket pada bahan prepreg menempel pada permukaan mata pisau, yang sebaliknya akan menyebabkan mata pisau terseret ke dalam bahan daripada memotong dengan rapi.

Mengapa prepreg memerlukan pisau khusus: Bahan prepreg mengandung resin yang tidak diawetkan dan lengket pada suhu kamar. Pisau standar yang memotong prepreg mengakumulasi resin pada permukaannya dalam hitungan menit, meningkatkan ketahanan terhadap pemotongan dan menyebabkan pisau menarik serat daripada memotongnya — menghasilkan pinggiran yang berjumbai dan terkelupas.

Masa pakai pisau pada prepreg: 6–14 jam (akumulasi resin pada akhirnya akan melebihi lapisan PTFE bahkan dengan pembersihan rutin)

Persyaratan perawatan: Bahkan bilah berlapis PTFE memerlukan pembersihan berkala selama produksi untuk menghilangkan penumpukan resin. Gunakan pelarut yang ditentukan untuk sistem resin prepreg — biasanya aseton untuk prepreg epoksi.

Ringkasan Pemilihan Pisau

spm = pukulan per menit

Parameter Pemotongan: Mengoptimalkan Tepian Bebas Fray

Selain pemilihan blade, tiga parameter pemotongan menentukan kualitas tepian: frekuensi osilasi, kecepatan pemotongan, dan tekanan penahan vakum. Parameter-parameter ini berinteraksi — kombinasi yang tepat bergantung pada bahan spesifik, berat kain, dan struktur tenun.

Frekuensi Osilasi

Frekuensi osilasi menentukan berapa banyak pukulan pemutusan serat yang dilakukan blade per satuan panjang jalur pemotongan. Frekuensi yang lebih tinggi berarti lebih banyak goresan per milimeter potongan — pemutusan serat yang lebih halus dan bersih.

Untuk kain komposit, gunakan frekuensi osilasi tertinggi yang didukung mesin — biasanya 15.000–20.000 gerakan per menit. Frekuensi yang lebih rendah (di bawah 10.000 spm) menghasilkan lebih banyak keretakan pada tenunan serat karbon dan fiberglass karena setiap pukulan harus memutuskan lebih banyak serat, sehingga meningkatkan gaya lateral per pukulan.

Satu-satunya alasan untuk mengurangi frekuensi osilasi pada kain komposit adalah jika bilah menghasilkan panas berlebih — yang dapat terjadi pada bahan prepreg tebal dimana akumulasi resin pada bilah meningkatkan gesekan. Dalam hal ini, kurangi sedikit frekuensi dan tingkatkan frekuensi pembersihan bilah daripada menerima penurunan kualitas tepi.

Kecepatan Pemotongan

Kecepatan pemotongan (kecepatan pergerakan kepala pemotongan sepanjang jalur pemotongan) adalah parameter yang paling sering salah disesuaikan dalam pemotongan kain komposit. Terlalu cepat dan terlalu lambat akan menghasilkan keretakan, namun karena alasan yang berbeda.

Terlalu cepat: Pisau tidak memiliki cukup waktu untuk menyelesaikan pembersihan serat sebelum berpindah ke posisi berikutnya. Serat sebagian dipotong dan ditarik, bukannya dipotong dengan rapi. Hasilnya: berjumbai, terutama pada kain tenunan rapat.

Terlalu lambat: Bilahnya bersentuhan dengan material lebih lama per satuan panjang, menghasilkan panas melalui gesekan. Panas menurunkan resin dalam prepreg dan dapat menyebabkan kerusakan termal pada ukuran serat. Pada kain kering, waktu tunggu yang berlebihan tidak begitu penting namun mengurangi hasil yang tidak perlu.

Parameter awal yang direkomendasikan berdasarkan bahan:

Ini adalah titik awal. Optimalkan kain spesifik Anda dengan memotong garis lurus 300 mm dan memeriksa tepinya dengan pembesaran (10×) sebelum melakukan parameter produksi.

Tekanan Penahan Vakum

Penahan vakum mencegah pergerakan material selama pemotongan. Untuk kain komposit, kebutuhan vakum sangat bervariasi berdasarkan bahan:

Kain kering serat karbon dan fiberglass: Vakum standar (0,05–0,07 MPa) biasanya cukup untuk pemotongan satu lapis. Untuk pemotongan multilapis, tingkatkan tekanan vakum untuk mengimbangi peningkatan ketebalan dan berat material.

Kain aramid: Aramid halus dan licin — memiliki gesekan yang rendah terhadap sebagian besar permukaan meja potong. Vakum standar seringkali tidak mencukupi. Gunakan penyedot debu berkekuatan tinggi (0,07–0,09 MPa) dan pastikan permukaan meja penyedot debu bersih (kotoran mengurangi area vakum efektif).

Bahan prepreg: Prepreg lengket di satu sisi (permukaan resin) dan halus di sisi lain. Sisi yang lengket memberikan daya rekat alami pada meja potong, tetapi ini tidak cukup untuk pemotongan yang akurat. Gunakan vakum standar hingga tinggi, dan pertimbangkan lapisan kertas pelepas antara prepreg dan permukaan meja untuk mencegah kontaminasi resin pada meja.

Kain dan film tipis: Kain yang sangat ringan (di bawah 100 g/m²) dapat diangkat dengan gerakan ke atas bilah selama osilasi. Gunakan ruang hampa maksimum dan gunakan lembaran penutup tipis (kertas tisu atau film pelepas) di atas kain untuk memberikan penahan tambahan.

Orientasi Serat dan Arah Potong

Untuk kain tenun, sudut antara arah potongan dan orientasi serat mempengaruhi kualitas tepi. Pemotongan sejajar dengan arah serat (0° atau 90° terhadap tenunan) menghasilkan tepi yang paling bersih karena bilah memotong serat yang tegak lurus dengan panjangnya. Pemotongan pada sudut 45° terhadap arah serat lebih menantang karena bilah pisau harus memotong serat pada suatu sudut, sehingga meningkatkan kecenderungan serat untuk membelok daripada terpotong.

Untuk pemotongan bias 45° — yang umum terjadi pada jadwal layup dirgantara — mengurangi kecepatan pemotongan sebesar 15–20% dibandingkan dengan pemotongan pada sumbu dan memverifikasi kualitas tepi pada pemotongan pertama sebelum melanjutkan.

Pemotongan Multi-Lapisan: Menjaga Kualitas Tepi Melalui Tumpukan

Banyak operasi manufaktur komposit memotong beberapa lapisan secara bersamaan untuk meningkatkan hasil. Pemotongan multi-lapis menimbulkan tantangan tambahan untuk kualitas tepi:

Pergerakan lapis demi lapis: Jika masing-masing lapisan dapat bergeser relatif satu sama lain selama pemotongan, tepi potongan dari lapisan yang berbeda akan diimbangi — menghasilkan profil tepi yang berundak, bukan dinding vertikal yang bersih. Cegah pergerakan lapis demi lapis dengan:

• Menerapkan perekat semprot ringan di antara lapisan sebelum ditumpuk (gunakan hanya perekat yang kompatibel dengan sistem resin Anda)

• Menggunakan lembaran penutup di atas tumpukan untuk mendistribusikan tekanan penahan vakum secara merata

• Pemotongan dengan kecepatan rendah — kecepatan pemotongan yang lebih lambat mengurangi gaya lateral yang menyebabkan pergerakan lapisan

Kedalaman penetrasi bilah: Bilah harus menembus semua lapisan dengan bersih. Pastikan pengaturan panjang bilah pisau dan kedalaman sumbu Z cukup untuk memotong seluruh ketebalan tumpukan dengan ujung bilah mencapai permukaan meja potong.

Vakum melalui tumpukan: Efektivitas penahan vakum menurun seiring dengan ketebalan tumpukan karena vakum harus menarik lebih banyak material. Untuk tumpukan dengan ketebalan total di atas 10 mm, pertimbangkan untuk menggunakan lembaran penutup berlubang untuk meningkatkan distribusi vakum.

Ketebalan tumpukan praktis maksimum: Untuk sebagian besar kain komposit, ketebalan pemotongan multilapis praktis maksimum adalah 15–25 mm. Di atas ketebalan ini, penahan vakum menjadi tidak dapat diandalkan dan defleksi blade melalui kedalaman tumpukan meningkat. Untuk tumpukan yang lebih tebal, potong dalam beberapa lintasan.

Identifikasi Penandaan dan Lapisan: Mengintegrasikan dengan Layup Hilir

Untuk manufaktur komposit dirgantara dan otomotif, lapisan potong harus ditandai dengan identifikasi lapisan, indikator orientasi serat, dan nomor urut tata letak. Mesin pemotong CNC dapat mengintegrasikan penandaan ke dalam alur kerja pemotongan:

Alat pena/spidol: Pena plot dapat menandai ID lapisan, nomor komponen, dan panah orientasi langsung pada permukaan kain sebelum atau sesudah pemotongan. Tanda diprogram dalam file desain yang sama dengan jalur pemotongan.

Penandaan inkjet: Beberapa mesin mendukung kepala penandaan inkjet untuk teks dan kode batang dengan resolusi lebih tinggi — berguna untuk sistem pelacakan lapisan otomatis.

Tanda referensi pemotongan: Takik atau lubang kecil yang dipotong pada lapisan pada posisi tertentu berfungsi sebagai referensi penyelarasan selama layup. Ini diprogram sebagai operasi pemotongan dalam file desain dan dipotong secara bersamaan dengan garis besar lapisan.

Mengintegrasikan penandaan ke dalam alur kerja pemotongan CNC menghilangkan operasi penandaan manual yang terpisah, mengurangi risiko kesalahan penandaan, dan memastikan bahwa setiap lapisan diidentifikasi dengan benar sebelum meninggalkan meja pemotongan.

Mesin Pemotong Komposit Shilai CNC untuk Serat Karbon dan Fiberglass

milik Shilai mesin pemotong material komposit dikonfigurasikan untuk tantangan pemotongan spesifik dari setiap jenis material komposit. Semua model digerakkan oleh motor servo Jepang dan rel pemandu presisi Taiwan, sehingga mencapai akurasi posisi yang diperlukan untuk pemotongan bebas kerutan yang konsisten. Untuk analisis teknis terperinci mengenai keakuratan yang dicapai mesin ini, lihat Akurasi Pemotongan Apa yang Dapat Dicapai oleh Mesin Pemotong Komposit?

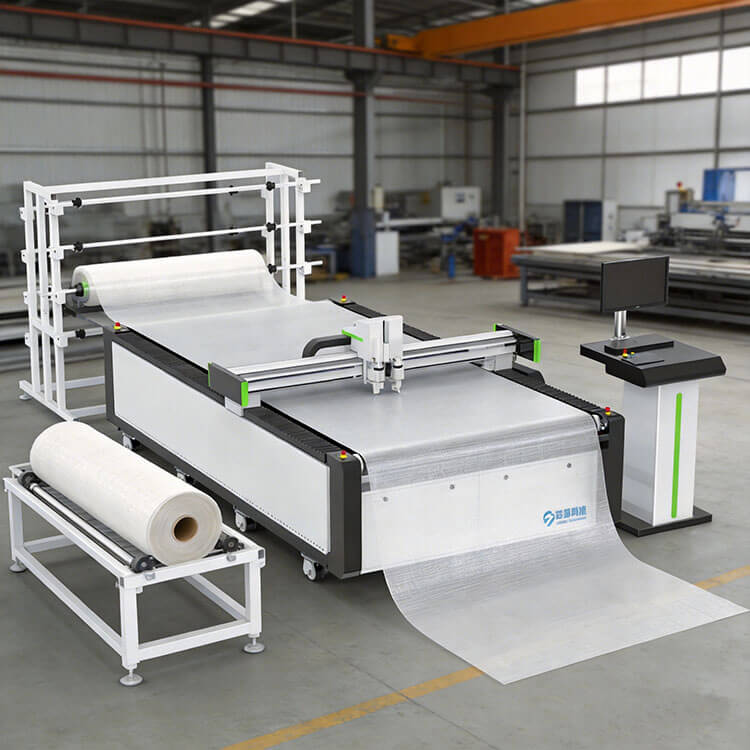

Mesin Pemotong Kain Kering Fiberglass SL1630FF

Terbaik untuk: Kain tenun fiberglass, alas fiberglass, pemotongan kain komposit format besar

• Area kerja: 1600×3000mm — mengakomodasi gulungan fiberglass lebar tanpa mengubah posisinya

• Konveyor pengumpanan otomatis untuk pemotongan gulungan secara terus menerus

• Perangkat lunak bersarang yang cerdas untuk hasil material yang maksimal

• Pemotongan bebas debu dengan ekstraksi opsional

• Garansi 3 tahun

Aplikasi umum: Pemasangan lambung kapal laut, kain bilah turbin angin, komponen fiberglass industri, penguatan saluran HVAC

Mesin Pemotong Kevlar Kain Aramid SL1625AF

Terbaik untuk: Kain Aramid (Kevlar), kain hibrida yang mengandung aramid, komponen pelindung balistik

• Sistem bilah bergerigi khusus — satu-satunya metode yang andal untuk pemotongan aramid bebas kerutan

• Penahan vakum berkekuatan tinggi untuk permukaan aramid yang licin

• Sarang cerdas untuk hasil maksimal dari kain aramid yang mahal

• Garansi 3 tahun

Aplikasi umum: Rompi balistik, helm, pakaian pelindung, panel penguat aramid, sarung tangan anti potong

Mesin Pemotong Prepreg Resin SL1625PF

Terbaik untuk: Prepreg serat karbon, prepreg fiberglass, prepreg aramid — semua material komposit yang diresapi resin

• Sistem pisau berlapis PTFE untuk mencegah adhesi resin

• Lingkungan pemotongan yang dikontrol suhu (opsional) untuk bahan prepreg dengan jendela pemrosesan sempit

• Penyarangan cerdas dengan batasan orientasi serat — penting untuk jadwal penerbangan luar angkasa

• Garansi 3 tahun

Aplikasi umum: Komponen struktural ruang angkasa, panel bodi motorsport, suku cadang otomotif performa tinggi, struktur satelit

Mesin Pemotong CNC Prepreg Fiberglass Serat Karbon

Terbaik untuk: Kain kering serat karbon, kain kering fiberglass, pemotongan kain komposit campuran

• Pisau berosilasi frekuensi tinggi untuk pemutusan serat bersih

• Kemampuan pemotongan multi-lapisan untuk meningkatkan hasil

• Alat penandaan untuk identifikasi lapisan dan referensi tata letak

• Garansi 3 tahun

Aplikasi umum: Penguatan komposit otomotif, komponen komposit industri, prototipe dan pemotongan produksi

Untuk gambaran lengkap tentang semua model pemotongan komposit dan spesifikasinya, kunjungi halaman mesin pemotong material komposit .

Mendiagnosis dan Memperbaiki Masalah Berkerut pada Operasi yang Ada

Jika Anda sudah menggunakan pemotong pisau berosilasi CNC dan mengalami kerusakan, gunakan urutan diagnostik ini untuk mengidentifikasi dan memperbaiki penyebabnya:

Langkah 1: Periksa Kondisi Pisau

Potong garis lurus 100 mm pada bahan bekas dan periksa tepinya dengan pembesaran 10x. Jika bagian tepinya menunjukkan serat yang tercabut (serat ditarik keluar dari tenunan dan bukannya terpotong pada garis potong), maka bilahnya tumpul. Ganti bilahnya dan uji ulang.

Jika keretakan hilang setelah penggantian bilah: Penyebabnya adalah keausan bilah. Kurangi interval penggantian bilah pisau — bilah pisau Anda sudah melewati masa pakainya.

Jika keretakan masih terjadi setelah penggantian bilah: Lanjutkan ke Langkah 2.

Langkah 2: Verifikasi Jenis Pisau

Pastikan jenis pisau cocok dengan bahannya:

• Kain kering serat karbon / fiberglass → pisau berosilasi lurus

• Aramid / Kevlar → bilah berosilasi bergerigi

• Prepreg apa pun → Pisau berlapis PTFE

Jika jenis pisau salah: Ganti dengan jenis pisau yang benar dan uji ulang.

Jika jenis bilah sudah benar: Lanjutkan ke Langkah 3.

Langkah 3: Periksa Penahan Vakum

Letakkan selembar kertas tisu di atas meja potong dan aktifkan penyedot debu. Kertas tisu harus dipegang dengan kuat hingga rata tanpa ada yang terangkat atau bergerak. Jika kertas tisu terangkat di area mana pun, sistem vakum bermasalah — periksa filter, lubang permukaan meja, dan kondisi pompa.

Jika vakum tidak mencukupi: Servis sistem vakum (bersihkan filter, bersihkan lubang meja, periksa pompa). Uji ulang setelah memulihkan tekanan vakum.

Jika vakum memadai: Lanjutkan ke Langkah 4.

Langkah 4: Sesuaikan Kecepatan Pemotongan

Kurangi kecepatan potong sebesar 20% dari pengaturan Anda saat ini dan uji ulang. Jika kualitas tepian meningkat, berarti kecepatan potong Anda terlalu tinggi untuk material tersebut. Temukan kecepatan maksimum yang menghasilkan kualitas tepi yang dapat diterima dan gunakan itu sebagai parameter produksi Anda.

Jika pengurangan kecepatan meningkatkan kualitas tepian: Tetapkan kecepatan produksi yang sesuai dan dokumentasikan parameter yang benar untuk material ini.

Jika pengurangan kecepatan tidak meningkatkan kualitas tepi: Hubungi dukungan teknis Shilai dengan spesifikasi material, jenis pisau, dan parameter pemotongan untuk diagnosis lebih lanjut.

Kesimpulan

Keretakan pada pemotongan serat karbon dan fiberglass adalah masalah proses, bukan masalah material. Kombinasi yang tepat antara pemotongan pisau berosilasi CNC, geometri mata pisau yang sesuai, parameter pemotongan yang dioptimalkan, dan penahan vakum yang memadai menghasilkan tepi bebas kerutan pada semua kain komposit standar — serat karbon, fiberglass, aramid, basal, dan bahan prepreg yang setara.

Investasi dalam memperbaiki parameter-parameter ini akan segera terbayar dalam bentuk pengurangan pengerjaan ulang, pengurangan limbah material dari suku cadang yang ditolak, dan kemampuan untuk memenuhi spesifikasi dimensi dan kualitas tepi yang dibutuhkan oleh pelanggan dirgantara, otomotif, dan pertahanan.

Jika Anda mengevaluasi pemotongan CNC untuk kain komposit atau memecahkan masalah kerusakan pada operasi yang ada, jalur paling langsung menuju solusi adalah uji sampel pada material spesifik Anda. Kirimkan spesifikasi kain Anda kepada kami dan kami akan menjalankan uji pemotongan, mengoptimalkan parameter, dan memberikan spesifikasi pemotongan terdokumentasi untuk bahan Anda.

Minta Uji Sampel Pemotongan Kain Komposit Gratis →

Pertanyaan yang Sering Diajukan

Mengapa serat karbon rusak saat dipotong dengan gunting atau pemotong putar?

Gunting dan pemotong putar menerapkan gaya geser lateral pada bundel serat karbon sebelum memotongnya. Gaya lateral ini menggeser serat ke samping, menariknya keluar dari struktur tenunan dan membiarkannya menempel sebagian pada tepi potongan — ciri khas tampilan berjumbai. Pemotongan pisau berosilasi CNC menghilangkan keretakan dengan memotong serat dengan tindakan pemotongan vertikal cepat yang menerapkan gaya lateral minimal.

Pisau apa yang harus saya gunakan untuk memotong kain Kevlar (aramid) tanpa berjumbai?

Gunakan pisau berosilasi bergerigi. Serat aramid sangat elastis — serat tersebut membelok saat terkena benturan pisau lurus, bukannya terpotong dengan rapi. Beberapa titik pemotongan pada pisau bergerigi mencengkeram dan memotong serat aramid alih-alih membelokkannya, sehingga menghasilkan tepian yang bersih dan bebas kerutan. Bilah lurus akan terus-menerus membuat aramid berjumbai, apa pun kecepatan potong atau pengaturan vakumnya.

Seberapa sering saya harus mengganti mata pisau saat memotong serat karbon?

Serat karbon sangat abrasif — masa pakai pisau biasanya 4–10 jam waktu pemotongan, jauh lebih singkat dibandingkan kulit atau busa. Pemicu penggantian yang tepat adalah kualitas pemotongan: gantilah mata pisau ketika ada tanda-tanda pertama kerusakan atau peningkatan ketahanan terhadap pemotongan, berapapun jam kerjanya. Menjalankan pisau tumpul pada serat karbon akan menghasilkan tepian yang berjumbai dan meningkatkan gaya pemotongan, sehingga mempercepat keausan pada sistem penggerak.

Bisakah saya memotong prepreg serat karbon dengan pisau berosilasi standar?

Tidak. Pisau standar mengakumulasi resin dari bahan prepreg dalam beberapa menit, menyebabkan pisau terseret ke dalam bahan dan bukannya memotong dengan rapi. Gunakan pisau berlapis PTFE, yang mencegah adhesi resin. Bahkan bilah berlapis PTFE memerlukan pembersihan berkala selama produksi untuk menghilangkan penumpukan resin — gunakan pelarut yang ditentukan untuk sistem resin prepreg Anda (biasanya aseton untuk prepreg epoksi).

Berapa jumlah maksimal lapisan yang dapat saya potong secara bersamaan?

Untuk sebagian besar kain komposit, ketebalan pemotongan multilapis maksimum yang praktis adalah 15–25mm. Di atas ketebalan ini, penahan vakum menjadi tidak dapat diandalkan dan defleksi blade melalui kedalaman tumpukan meningkatkan penurunan kualitas tepi. Untuk tumpukan yang lebih tebal, potong dalam beberapa lintasan. Jumlah maksimum yang tepat bergantung pada berat kain, struktur tenunan, dan kapasitas sistem vakum — verifikasi dengan uji pemotongan sebelum melakukan parameter produksi.

Bagaimana cara pemotongan pisau berosilasi CNC dibandingkan dengan pemotongan laser untuk serat karbon?

Kedua metode ini dapat menghasilkan tingkat keretakan rendah pada kain kering serat karbon. Pemotongan pisau berosilasi CNC lebih disukai untuk sebagian besar aplikasi produksi karena tidak menghasilkan zona yang terpengaruh panas (pemotongan laser membakar resin pada tepi potongan dalam prepreg), tidak menghasilkan asap beracun (pemotongan laser fiberglass dan aramid menghasilkan gas berbahaya), dan biaya pembelian dan pengoperasiannya jauh lebih murah. Pemotongan laser digunakan dalam aplikasi luar angkasa tertentu yang persyaratan kualitas tepinya melebihi apa yang dapat dicapai oleh pemotongan pisau berosilasi.
