איזה דיוק חיתוך יכולה להשיג מכונת חיתוך מרוכבת?

כאשר מהנדסים ומנהלי רכש מעריכים מכונת חיתוך מרוכבת CNC, דיוק חיתוך הוא כמעט תמיד השאלה הטכנית הראשונה. ובצדק. בתחום התעופה והחלל, ההבדל בין חתך רבדי ל-±0.5 מ'מ לחיתוך אחד ל-±1.0 מ'מ הוא ההבדל בין חלק שעובר בדיקת מאמר ראשון לבין חלק שנכשל. בתחום הרכב, וריאציה ממדית של לוחות חיזוק מרוכבים מתורגמת ישירות לבעיות התאמת הרכבה ולעלויות עבודה מחדש. בהגנה בליסטית, כל רובד בערכה רב-שכבתית חייב להיות זהה - חוסר עקביות ממדי פוגע הן בבטיחות המוצר והן בתאימות לאישורים.

התשובה הקצרה היא שמכונת חיתוך מורכבת מסוג CNC משיגה סובלנות חיתוך חוזרת של ±0.5 מ'מ. אבל המספר הזה לבדו אינו מספר את הסיפור המלא. דיוק חיתוך אינו תכונה קבועה של מכונה - היא תוצאה של מערכת: מנגנון ההנעה, סוג הלהב, שיטת קיבוע החומר, פרמטרי החיתוך ומשמעת התחזוקה המיושמת על המכונה לאורך זמן.

מדריך זה מסביר מה המשמעות של ±0.5 מ'מ בפועל, אילו גורמים קובעים אם מכונה משיגה זאת באופן עקבי, כיצד דרישות הדיוק שונות בין חומרים מרוכבים ותעשיות, ואילו שאלות לשאול בעת הערכה של מכונת חיתוך מורכבת CNC עבור היישום הספציפי שלך.

מה המשמעות של סובלנות חיתוך של ±0.5 מ'מ בעצם?

הגדרת התנאים

לפני הערכת טענת הדיוק של כל מכונה, חשוב להבין מה בעצם מודד המפרט.

סובלנות חיתוך (±0.5 מ'מ) פירושה שכל נקודה בקצה החתך תסטה מנתיב החיתוך המתוכנת בלא יותר מ-0.5 מ'מ בשני הכיוונים. עבור חלק עם ממד מתוכנת של 500.0 מ'מ, ממד החיתוך בפועל יפול בין 499.5 מ'מ ל-500.5 מ'מ - פס וריאציה כולל של 0.2 מ'מ.

עבור רוב יישומי הייצור המרוכבים, סובלנות חיתוך והחזרה הם המפרטים הרלוונטיים ביותר מבחינה תפעולית - הם קובעים אם חלקים נמצאים בסובלנות לשרטוט והאם כל חלק בהרצת ייצור זהה מבחינה מימדית.

איך ±0.5 מ'מ בהשוואה לחיתוך ידני

כדי לשים את נתון דיוק ה-CNC בהקשר:

יתרון הדיוק של חיתוך CNC על פני שיטות ידניות אינו שולי - זהו שיפור בסדר גודל. עבור יצרנים החותכים כיום חומרים מרוכבים באופן ידני, המעבר לחיתוך CNC מבטל את המקור היחיד הגדול ביותר לשונות ממדי בתהליך הייצור שלהם.

מה קובע את דיוק החיתוך במכונת חיתוך מורכבת?

השגת ±0.5 מ'מ בעקביות מחייבת כל רכיב של מערכת החיתוך לפעול כהלכה. ישנם שישה גורמים עיקריים:

פקטור 1: מערכת הנעה - הבסיס של דיוק מיקום

מערכת ההנעה - השילוב של מנועים, מסילות מובילות ותיבת מתלים או בורג כדורי - קובעת באיזו מידה ראש החיתוך נע למצב המתוכנת שלו.

מנועי סרוו בעלי דיוק גבוה חיוניים לדיוק חיתוך מורכב. מנועי סרוו מספקים משוב על מיקום בלולאה סגורה, כלומר מערכת הבקרה מפקחת ומתקנת באופן רציף את המיקום האמיתי של ראש החיתוך מול הנתיב המתוכנת. זה שונה מהותית ממנועי צעד, הפועלים בלולאה פתוחה ויכולים לאבד מיקום תחת עומס מבלי שמערכת הבקרה תזהה את השגיאה.

של שילע מכונות חיתוך חומרים מרוכבים מונעות על ידי מנועי סרוו יפניים בשילוב עם מסילות מובילות שיוצרו בטייוואן ותיבת מתלים - שילוב המספק את דיוק המיקום והיציבות המכנית לטווח ארוך הנדרשים לסובלנות חיתוך של ±0.5 מ'מ בסביבות ייצור.

איכות המסילה משפיעה ישירות על הדיוק לאורך חיי השירות של המכונה. מסילות הנחייה ליניאריות איכותיות שומרות על הדיוק הגיאומטרי שלהן לאורך מיליוני מחזורי חיתוך. מסילות באיכות נמוכה יותר מפתחות דפוסי משחק ובלאי שמפחיתים בהדרגה את דיוק החיתוך - מכונה המשיגה ±0.5 מ'מ כאשר חדשה עלולה להיסחף ל-±0.3 מ'מ או גרוע מכך לאחר 12-18 חודשים של שימוש בייצור, אם איכות המסילה לא מספקת.

שאלות מפתח לשאול כל ספק מכונות:

• באיזה מותג ודגם של מנוע סרוו משתמשים?

• מהו מפרט מסילת המדריך ומהיצרן?

• מהו דיוק המיקום של המכונה (לא רק סובלנות חיתוך)?

• כיצד משתנה הדיוק לאורך חיי השירות של המכונה?

גורם 2: קיבוע חומר - דיוק מחייב את החומר להישאר דומם

מכונת חיתוך יכולה להיות בעלת דיוק מושלם של מערכת הנעה ועדיין לייצר חתכים לא מדויקים אם החומר זז במהלך החיתוך. קיבוע החומר הוא הגורם הקריטי השני בדיוק החיתוך.

החזקת ואקום היא שיטת הקיבוע הסטנדרטית לחיתוך מרוכב. מערכת הוואקום שואבת אוויר כלפי מטה דרך משטח שולחן החיתוך, ויוצרת שאיבה שמחזיקה את החומר שטוח ונייח לאורך כל תהליך החיתוך.

דרישות הקיבוע משתנות באופן משמעותי לפי החומר:

כאשר עצירת הוואקום אינה מספקת עבור החומר הנחתך, החומר זז או מתרומם במהלך החיתוך - ושום דיוק של מערכת ההנעה אינו יכול לפצות על חומר עבודה נע. זו הסיבה ש- SL1625AF מכונת חיתוך בד ארמיד קוולר וה מכונת חיתוך SL1625PF Resin Prepreg מוגדרת עם מערכות ואקום בעלות הספק גבוה - החומרים שהם מעבדים מהווים את אתגרי הקיבוע התובעניים ביותר.

השפעת דיוק מעשית של קיבוע לא מספק:

• תזוזה של חומר של 0.5 מ'מ בלבד במהלך חיתוך ארוך מתורגמת ישירות לשגיאת מימד של 0.5 מ'מ בכל חיתוך עוקב

• הרמת קצה גורמת ללהב לחתוך בזווית ולא בניצב, מה שיוצר קצוות משופעים ושגיאות מימד

• ערימות רב-שכבתיות שאינן מקובעות באופן אחיד מייצרות שונות ממדי בין שכבות - השכבות העליונות נחתכות בצורה מדויקת, השכבות התחתונות סוטה

פקטור 3: סוג ומצב להב

הלהב הוא הממשק הפיזי בין הנתיב המתוכנת של המכונה לבין החומר. אפילו עם דיוק מושלם של מערכת ההנעה וקיבוע מושלם, להב שחוק או שצוין בצורה שגויה ייצור חתכים לא מדויקים.

כיצד מצב הלהב משפיע על הדיוק:

• להב חד : מנתק סיבים בצורה נקייה בקו החיתוך המתוכנת - קצה החיתוך בפועל תואם את הנתיב המתוכנת

• להב עמום : דוחף ומסיט סיבים לפני ניתוקם - קצה החתך בפועל סוטה מהנתיב המתוכנת לפי מרחק הסטייה

• גיאומטריית להב שגויה : להב המיועד לסוג חומר אחר עלול להסיט במקום לחתוך, או לחתוך בזווית, וליצור שגיאות מימד

התאמת להב לחומר לדיוק:

משמעת החלפת להב היא בקרת דיוק ישירה. קבע לוחות זמנים להחלפת להב המבוססים על סוג החומר ונפח החיתוך, והתייחס למצב הלהב כפריט תחזוקה מדויק - לא רק עלות מתכלה.

פקטור 4: מהירות חיתוך ותכנות נתיב

מהירות החיתוך משפיעה על הדיוק בשתי דרכים: ישירות, דרך התגובה הדינמית של מערכת ההנעה במהירויות שונות, ובעקיפין, דרך איכות קצה החתך (שמשפיע על היכן נופל קו החיתוך האפקטיבי).

פשרות מהירות ודיוק:

• מהיר מדי בעיקולים ובפינות : האינרציה של ראש החיתוך גורמת לו לחתוך רדיוס קצת יותר גדול מהמתוכנת - הנתיב בפועל חורג מהנתיב המתוכנת בשינויי כיוון. זה משמעותי במיוחד עבור עיקולים הדוקים ופינות חדות.

• איטי מדי : מגדיל את זמן מגע הלהב, מה שעלול להגביר את יצירת החום ובלאי הלהב - שניהם פוגעים באיכות הקצה ובדיוק האפקטיבי.

• מהירות אופטימלית : מאזנת איכות חיתוך, תפוקה ודיוק דינמי - משתנה לפי חומר, עובי ומורכבות גיאומטריה.

תכנות נתיב CNC לדיוק:

מוֹדֶרנִי מכונות חיתוך מרוכבות כוללות כלי אופטימיזציה של נתיבים שמכוונים אוטומטית את מהירות החיתוך בפינות ובעקומות - האטות לשמירה על דיוק גיאומטרי והאצה בקטעים ישרים כדי למקסם את התפוקה. זה לא אופציונלי עבור יישומים בעלי דיוק גבוה: מכונה הפועלת במהירות קבועה דרך גיאומטריה מורכבת תמיד תקריב דיוק בשינויי כיוון.

פיצוי רוחב כרפס:

לכל להב יש רוחב סופי - החתך. עבור חיתוך בעל דיוק גבוה, תוכנית ה-CNC חייבת לפצות על רוחב החתך על ידי קיזוז נתיב החיתוך המתוכנת במחצית מרוחב החתך לכיוון צד הפסולת של החתך. ללא פיצוי על החתך, כל החלקים החתוכים יהיו מופחתים לפי רוחב החתך. על להב של 0.5 מ'מ, זה אומר שכל חלק קטן ב-0.5 מ'מ מהמתוכנת - שגיאה שיטתית שמשפיעה על כל חלק בכל ריצת ייצור.

פקטור 5: קשיחות מסגרת המכונה ויציבות תרמית

מסגרת המכונה חייבת לשמור על הדיוק הגיאומטרי שלה תחת עומסים דינמיים של תהליך החיתוך ולרוחב טווח הטמפרטורות של סביבת הייצור.

קשיחות מסגרת:

מסגרת מכונה קשיחה ומחוסמת היטב ממזערת את הרטט במהלך החיתוך - רטט שאחרת יתורגם לשגיאות מיקום בקנה מידה מיקרו בקצה החתך. מסגרות פלדה מרותכות כבדות, מופחתות מתח ומעובדות כראוי, מספקות את הקשיחות הנדרשת לדיוק של ±0.5 מ'מ במהירויות חיתוך ייצור.

יציבות תרמית:

כל המבנים המכניים מתרחבים עם הטמפרטורה. מכונה הפועלת בסביבה עם שינויים משמעותיים בטמפרטורה - למשל, מפעל לא מחומם שנע בין 5 מעלות צלזיוס בחורף ל-35 מעלות צלזיוס בקיץ - תחווה שינויים ממדיים במסגרת ובמסילות ההנחיה שלה המשפיעים על דיוק החיתוך. עבור יישומי הדיוק הגבוהים ביותר, שמרו על סביבת החיתוך בטמפרטורה יציבה (18-22 מעלות צלזיוס הוא סטנדרטי לייצור מרוכבים בתעופה וחלל).

פקטור 6: תוכנה וכיול

תוכנת בקרת CNC מתרגמת את קובץ העיצוב לפקודות תנועת מכונה. הדיוק של תרגום זה - וכיול מערכת הקואורדינטות של המכונה - משפיע ישירות על דיוק החיתוך.

גורמי דיוק בתוכנה:

• איכות אינטרפולציה : באיזו מידה התוכנה ממירה גיאומטריה עיצובית מעוקלת לסדרה של תנועות ליניאריות קטנות שהמכונה מבצעת. אינטרפולציה באיכות גבוהה יותר מייצרת עקומות חלקות יותר עם פחות סטייה מהנתיב המתוכנת האמיתי.

• כיול מערכת קואורדינטות : מערכת הקואורדינטות הפיזית של המכונה חייבת להיות מכוילת במדויק כדי להתאים למערכת הקואורדינטות של התוכנה. כיול שגוי מייצר שגיאות שיטתיות - חלקים מאופקים באופן עקבי או בקנה מידה שגוי.

• דיוק תוכנת קינון : תוכנת הקינון חייבת לייצג במדויק את גיאומטריית החלק ואת כיוון הסיבים. שגיאות בפריסת הקינון מתורגמות ישירות לשגיאות חיתוך.

המכונות של Shilai תואמות לתוכנות עיצוב סטנדרטיות בתעשייה כולל AutoCAD, Adobe Illustrator, CorelDRAW, Inkscape, Pro/E ו-SolidWorks - מה שמבטיח שגיאומטריית עיצוב מועברת בצורה מדויקת לתוכנית החיתוך ללא שגיאות תרגום.

דרישות דיוק לפי תעשייה ויישום

לתעשיות שונות של ייצור מרוכבים יש דרישות דיוק שונות. הבנת היכן היישום שלך נופל על הספקטרום הזה עוזר להגדיר את מפרט המכונה שאתה באמת צריך.

תעופה וחלל והגנה: דרישות הדיוק הגבוהות ביותר

דרישת סובלנות אופיינית : ±0.5 מ'מ או יותר

מדוע דיוק חשוב : חלקים מרוכבים מבניים בתעופה וחלל מתוכננים לכיוון מדויק של סיבים ומפרטי גבול רבדים. שגיאות מימדיות בשכבות חתוכות מתורגמות לאי-יישור סיבים ברבד המתרפא, מה שמפחית את הביצועים המבניים. עבור מבנה ראשוני, אפילו סטיות קטנות מגאומטריית התכנון יכולות להשפיע על תאימות האישורים.

גורמי דיוק קריטיים עבור תעופה וחלל :

• דיוק כיוון הסיבים (בדרך כלל ±1° או טוב יותר)

• דיוק גבול רבדים (±0.5 מ'מ)

• יכולת חזרה על פני ריצות ייצור גדולות (כל רובד בערכה רב-שכבתית חייב להיות זהה)

• עקיבות (רשומות חיתוך מתועדות להבטחת איכות)

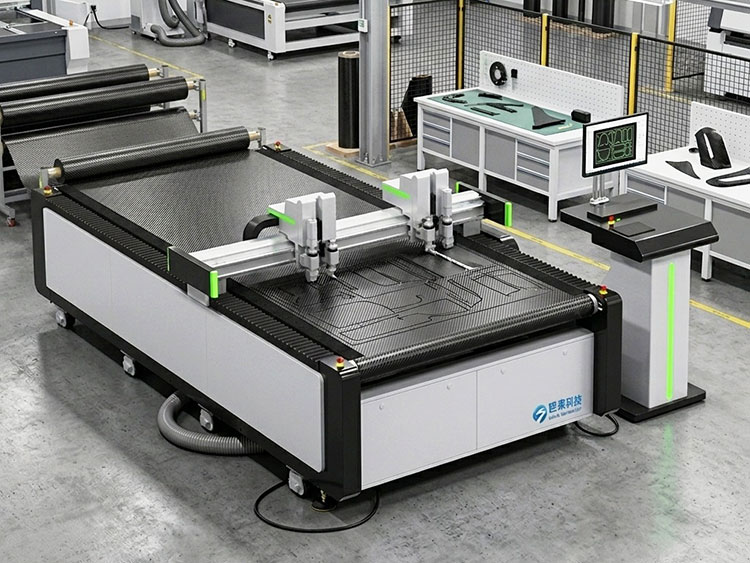

ה SL1625PF שרף Prepreg מכונת חיתוך ו SL1625AF מכונת חיתוך ארמיד בד קבלר מוגדרת שתיהן בסובלנות חיתוך של ±0.5 מ'מ, עם מנועי סרוו יפניים ומסילות מדריך טייוואן המספקות את דיוק מערכת ההנעה הנדרשת ליישומי תעופה וחלל והגנה.

רכב: דיוק גבוה, נפח גבוה

דרישת סובלנות אופיינית : ±0.5 מ'מ

למה הדיוק חשוב : לוחות חיזוק מורכבים, תוספות מבניות ורכיבי סיבי פחמן גלויים חייבים להתאים במדויק למכלול הרכב. שינוי ממדי גורם לבעיות התאמה בהרכבה, הדורשות עיבוד מחדש או דחייה. עבור ייצור רכב בנפח גבוה, אפילו שיפורים קטנים של דיוק לכל חלק מתורגמים לחיסכון משמעותי בעלויות מצטבר.

גורמי דיוק קריטיים לרכב :

• דיוק עקבי על פני ריצות ייצור בנפח גבוה

• יכולת חזרה בין משמרות לאופרטורים (CNC מבטל שינויים בין מפעיל למפעיל)

• יעילות קינון (עלות חומר גבוהה בנפח הופכת את התשואה לקריטית)

הגנה בליסטית: דיוק כדרישת בטיחות

דרישת סובלנות אופיינית : ±0.5 מ'מ

למה הדיוק חשוב : בשריון גוף רך ובקסדות בליסטיות, כל רובד בחבילה בליסטית רב-שכבתית חייב להיות זהה מבחינה מימדית ומכוון נכון. שונות ממדי בין שכבות יוצרת פערים בכיסוי ההגנה הבליסטי. עבור מוצרים בליסטיים מאושרים, דיוק ממדי הוא דרישת בטיחות ותאימות ישירה - לא רק העדפת איכות.

גורמי דיוק קריטיים להגנה בליסטית :

• חזרות שכבה-לשכבה בערכות רב-שכבתיות

• דיוק כיוון הסיבים

• דיוק עקבי בכל אזור העבודה (דיוק קצה כמו גם מרכז)

אנרגיית רוח: פורמט גדול, דיוק בינוני

דרישת סובלנות אופיינית : ±0.5 מ'מ

מדוע הדיוק חשוב : עורות להבי טורבינת רוח ורכיבים מבניים הם חלקים בפורמט גדול שבהם דיוק ממדי מוחלט הוא מעט פחות קריטי מאשר בתעופה וחלל - אך דיוק כיוון הסיבים ועקביות גבול הרבדים עדיין משפיעים ישירות על הביצועים המבניים של הלהב וחיי העייפות.

גורמי דיוק קריטיים עבור אנרגיית רוח :

• אזור עבודה גדול עם דיוק עקבי על פני כל השולחן

• דיוק כיוון סיבים עבור רובדים מבניים

• תפוקה (רכיבי להב גדולים דורשים חיתוך מהיר של שטחי חומר גדולים)

בידוד HVAC ובידוד בנייה: התאמה ממדית

דרישת סובלנות אופיינית : ±0.5-1.0 מ'מ

מדוע דיוק חשוב : לוחות בידוד ורכיבי תעלות חייבים להתאים בתוך חללי התקנה מוגדרים. לא ניתן להתקין פאנלים גדולים מדי; לוחות בגודל נמוך משאירים פערים המפחיתים את הביצועים התרמיים והאקוסטיים. חיתוך CNC מבטל את שגיאות המדידה והסימון שגורמות לבעיות התאמה עם בידוד בחיתוך ידני.

גורמי דיוק קריטיים עבור HVAC/בידוד :

• דיוק ממדי עקבי להתאמת התקנה

• חיתוך צורה מורכבת (מעברי צינור, גזרות חדירה)

• תפוקה ויעילות קינון

כיצד לוודא את דיוק החיתוך לפני הרכישה

מפרטי הדיוק בגליון נתונים של מכונה הם נקודת התחלה - לא ערובה. לפני התחייבות לרכישה, ודא את דיוק המכונה בחומרים הספציפיים שלך באמצעות בדיקה מובנית לדוגמה.

שלב 1: הגדר את פרוטוקול בדיקת הדיוק שלך

לפני בקשת בדיקה לדוגמה, הגדירו בדיוק מה תמדדו:

• בדיקת גיאומטריה של חלק : כלול גם חתכים ישרים וגם עקומות; כלול את הרדיוסים הכי הדוקים והגיאומטריה המורכבת ביותר בחלקי הייצור שלך בפועל

• חומר בדיקה : השתמש בחומר הייצור שלך בפועל - דיוק בחומרים קלים לחיתוך אינו מבטיח דיוק בחומר המרוכב הספציפי שלך

• שיטת מדידה : ציין כיצד תמדוד את החלקים החתוכים (CMM, קליפרים דיגיטליים, השוואה אופטית)

• גודל מדגם : חתוך לפחות 10 חלקים זהים כדי להעריך את יכולת החזרה, לא רק דיוק של חלק אחד

• שינוי מיקום השולחן : חתוך חלקי בדיקה במיקומים שונים על פני השולחן - דיוק במרכז אינו מבטיח דיוק בקצוות

שלב 2: בקש בדיקת מפעל מדגם

כל בעל מוניטין יצרן מכונות חיתוך מרוכבים צריך להציע בדיקת מפעל על החומרים שלך לפני הרכישה. בדיקה זו צריכה:

• השתמש בקבצי העיצוב שלך בפועל (או בגיאומטריית בדיקה מייצגת)

• תתבצע בדגם המכונה הספציפי שאתה שוקל

• כלול חלקים חתוכים במיקומי שולחן שונים

• הנציג הטכני שלך יראה זאת במידת האפשר

שלב 3: מדידה והערכת תוצאות

לאחר הבדיקה לדוגמה, מדוד את החלקים החתוכים מול מידות העיצוב שלך:

רשימת בדיקה להערכת דיוק:

• מדוד את כל הממדים הקריטיים בכל חלק בבדיקה

• חשב סטייה ממוצעת וסטיית תקן עבור כל מימד

• בדוק את הדיוק בקצוות השולחן לעומת מרכז השולחן

• בדוק את איכות הקצוות החתוכים (התפוררות, דה למינציה, ישרות הקצוות)

• ודא את דיוק כיוון הסיבים בחומרים ארוגים

• בדוק את יכולת החזרה בין חלקים זהים

דגלים אדומים בתוצאות בדיקה לדוגמה:

• הדיוק במרכז השולחן טוב משמעותית מאשר בקצוות - מעיד על בעיות בגיאומטריה של מסילה או מסגרת

• הדיוק פוחת בעיקולים בהשוואה לחיתוכים ישרים - מעיד על בעיות בקרת מהירות או אינטרפולציה

• שינוי בין חלקים זהים גדול מהסבילות המוצהרת - מצביע על בעיות חוזרות

• בעיות באיכות קצה (התפרקות, דה למינציה) - מצביע על מפרט להב או בעיות בפרמטרים

שלב 4: שאל על תחזוקת דיוק לטווח ארוך

מכונה המשיגה ±0.5 מ'מ כשהיא חדשה אך מתדרדרת ל-±0.5 מ'מ לאחר 18 חודשי ייצור אינה מכונה של ±0.5 מ'מ למטרותיך. שאל את הספק:

• מהי הפחתת הדיוק הצפויה לאורך חיי השירות של המכונה?

• אילו נהלי תחזוקה שומרים על דיוק לאורך זמן?

• מהו הליך הכיול מחדש ובאיזו תדירות הוא נדרש?

• מה המרווח והעלות להחלפת מסילה?

דיוק בכל טווח מכונות החיתוך המרוכבות של Shilai

כל מכונות החיתוך המרוכבות של Shilai בנויות לאותו מפרט דיוק ליבה, עם מערכת הנעה ותצורות קיבוע המותאמות לאתגרים הספציפיים של כל סוג חומר:

כל הדגמים מגובים באחריות של 3 שנים ונתמכים על ידי הצוות הטכני של שילאי להגדרה, כיול ותחזוקת דיוק שוטפת.

בעיות דיוק נפוצות וכיצד לאבחן אותן

אפילו מכונה שצוינה היטב יכולה לפתח בעיות דיוק בייצור. הנה איך לאבחן את הבעיות הנפוצות ביותר:

בעיה: חלקים במידות קטנות או גדולות מדי

הסיבה הסבירה ביותר : פיצוי רוחב חרס לא הוגדר כהלכה בתוכנית החיתוך, או רוחב הלהב השתנה עם החלפת להב והפיצוי לא עודכן.

אבחון : מדוד את רוחב החריץ של הלהב הנוכחי באמצעות קליפרים. ודא שהגדרת פיצוי החתך של תוכנית החיתוך תואמת את רוחב החתך הנמדד.

פתרון : עדכן את פיצוי הפרח בתוכנית החיתוך. קבע נוהל לאימות פיצוי גרפי בכל פעם שהלהבים מוחלפים.

בעיה: דיוק טוב במרכז השולחן, גרוע בקצוות

הסיבה הסבירה ביותר : בלאי מסילה או שגיאה גיאומטרית - מערכת הקואורדינטות של המכונה אינה מרובעת ושטוחה לחלוטין על פני כל שטח העבודה.

אבחון : חתוך חלקי בדיקה זהים במספר מיקומים על פני השולחן (מרכז, ארבע פינות, ארבע נקודות אמצע קצה). מפה את סטיית הממדים בכל מיקום.

פתרון : כיול מחדש של המכונה - יש לעדכן את מיפוי הקואורדינטות של מערכת הבקרה כדי לפצות על השגיאות הגיאומטריות הנמדדות. אם השחיקה של מסילת המדריך היא חמורה, ייתכן שתידרש החלפת מסילה.

בעיה: חיתוכים ישרים מדויקים, קימורים סוטים

הסיבה הסבירה ביותר : מהירות חיתוך גבוהה מדי עבור רדיוס העקומה - האינרציה של ראש החיתוך גורמת לו לחרוג משינויי כיוון מתוכנתים.

אבחון : הפחת את מהירות החיתוך בקטעים מעוקלים ב-20-30% וחתוך מחדש את אותה גיאומטריית בדיקה. אם הדיוק משתפר, המהירות הייתה הסיבה.

פתרון : יישם תכנות נתיב חיתוך מותאם למהירות - הפחת אוטומטית את המהירות בעיקולים ובפינות, חזור למהירות מלאה בקטעים ישרים. רוב מכונות החיתוך המרוכבות CNC המודרניות תומכות בכך באופן טבעי.

בעיה: הדיוק פוחת בהדרגה במהלך הפקה

גורם סביר ביותר : בלאי להב הגורם לסטייה גוברת של סיבים, או תנועת חומר עקב השפלה של עצירת הוואקום (סתימת מסנן הפחתת לחץ הוואקום).

אבחון : בדוק את לחץ הוואקום בתחילת ובסוף ריצת הייצור. בדוק את מצב הלהב בנקודה שבה נצפתה לראשונה ירידה בדיוק.

פתרון : החלף את הלהב והחזר את לחץ הוואקום. יישם בדיקת להבים באמצע ריצה ובדיקות לחץ ואקום עבור ריצות ייצור ארוכות.

בעיה: שונות בין חלקים זהים (יכולת חזרה לקויה)

גורם סביר ביותר : תנועת חומר בין חיתוכים (חוסר עקביות בהחזקת ואקום), או בעיות במערכת כונן סרוו (שגיאות משוב מקודד).

אבחון : ודא שלחץ הוואקום עקבי בין החתכים. בדוק ביומני שגיאות של מערכת כונן סרוו עבור שגיאות משוב מיקום.

פתרון : אם זה קשור לוואקום, בדוק את משטח השולחן ומערכת הוואקום לאיתור דליפות. אם זה קשור לסרוו, פנה לספק המכונה לאבחון מערכת ההינע.

מסקנה: לאיזה דיוק חיתוך אתה יכול לצפות?

מכונת חיתוך מרוכבת CNC בעלת תצורה טובה ומתוחזקת כהלכה משיגה בעקביות סובלנות חיתוך של ±0.5 מ'מ על פני כל אזור העבודה - עבור סיבי פחמן, פיברגלס, ארמיד, prepreg וחומרי לוח בידוד.

רמת דיוק זו אינה אוטומטית. זה דורש:

• מערכת הנעה איכותית : מנועי סרוו יפניים ומסילות הדרכה מדויקות השומרות על דיוק מיקום לאורך חיי השירות של המכונה

• קיבוע חומר איתן : החזקה בוואקום מותאמת לדרישות הקיבוע של החומר הספציפי

• מפרט להב נכון : גיאומטריה ומצב הלהב מותאמים לחומר הנחתך

• פרמטרי חיתוך אופטימליים : בקרת מהירות השומרת על דיוק גיאומטרי בעיקולים ובצורות מורכבות

• משמעת תחזוקה : החלפת להב רגילה, תחזוקת מערכת ואקום וכיול מכונה תקופתי

כאשר האלמנטים הללו נמצאים במקומם, ±0.5 מ'מ אינו המפרט המתאים ביותר - זוהי התוצאה העקבית, הפועלת בייצור, שעליה מסתמכים יצרני תעופה וחלל, כלי רכב, בליסטיים ותעשייתיים.

אם אתה מעריך את א מכונת חיתוך מרוכבת עבור היישום שלך, השלב החשוב ביותר הוא בדיקה לדוגמה של החומרים שלך בפועל עם גיאומטריית החלק שלך בפועל - נמדדת מול דרישות הסובלנות שלך בפועל. בדיקה זו, יותר מכל מפרט גליון נתונים, יגיד לך אם המכונה מספקת את הדיוק שהייצור שלך דורש.

שתף את סוג החומר, גיאומטריית החלק, דרישת הסובלנות ונפח הייצור שלך - והצוות הטכני שלנו יגדיר את פתרון החיתוך הנכון ויארגן בדיקה לדוגמה עבור היישום שלך.

בקש בדיקת דגימת דיוק חיתוך בחינם ←

שאלות נפוצות

איזו סובלנות לחיתוך משיגה מכונת חיתוך מרוכבת CNC?

מכונת חיתוך מורכבת מסוג CNC משיגה סובלנות חיתוך ניתנת לחזרה של ±0.5 מ'מ. זה חל על סיבי פחמן, פיברגלס, ארמיד, prepreg וחומרי לוח בידוד כאשר המכונה מוגדרת כראוי עם הלהב הנכון, עצירת ואקום ופרמטרים לחיתוך עבור החומר הספציפי.

האם ±0.5 מ'מ מדויק מספיק לחיתוך מרוכבים בתעופה וחלל?

כֵּן. ±0.5 מ'מ עונה על דרישות הדיוק הממדיות עבור רוב יישומי חיתוך רובדים מרוכבים בתעופה וחלל. תוכניות תעופה וחלל דורשות בדרך כלל דיוק גבול רבדי של ±0.5 מ'מ ודיוק כיוון סיבים של ±1°. מכונת חיתוך מרוכבת CNC עם מנועי סרוו יפניים ומסילות הדרכה מדויקות משיגה באופן עקבי את המפרטים הללו בייצור.

איך דיוק חיתוך CNC מורכב בהשוואה לחיתוך ידני?

חיתוך ידני של חומרים מרוכבים משיג בדרך כלל דיוק של ±2-5 מ'מ, תלוי במפעיל ובשיטה. חיתוך סכין מתנודד ב-CNC משיג ±0.5 מ'מ - שיפור של 20-50× בדיוק הממדים. חשוב מכך, חיתוך CNC שומר על דיוק זה באופן עקבי בכל חלק ברצף הייצור, ומבטל את הווריאציה בין מפעיל למפעיל וחלק לחלק הגלומה בחיתוך ידני.

מה גורם לדיוק החיתוך להתדרדר עם הזמן?

הגורמים העיקריים לירידה בדיוק לאורך זמן הם: בלאי מסילה (הגורם לסטייה בפועל של ראש החיתוך מהמיקום המצוין שלו), בלאי להב (הגורם להסטת סיבים ולא לניתוק נקי), השפלה של עצירת הוואקום (המאפשרת תנועת חומר במהלך חיתוך), והשפעות תרמיות (שינויי טמפרטורה במכונה הגורמים לשינויי מסגרת). תחזוקה שוטפת - החלפת להב, טיפול במערכת הוואקום וכיול תקופתי של המכונה - שומרת על דיוק לאורך חיי השירות של המכונה.

האם דיוק החיתוך משתנה על פני שטח העבודה המלא?

במכונה מטופחת עם מסילות הדרכה איכותיות, הדיוק צריך להיות עקבי בכל אזור העבודה. עם זאת, בלאי מסילות המדריך ושגיאות גיאומטריות עלולים לגרום לדיוק להיות טוב יותר במרכז השולחן מאשר בקצוות. בעת הערכת מכונה, בקש תמיד חיתוכים לדוגמה במספר מיקומי שולחן - לא רק במרכז - כדי לאמת את דיוק השטח המלא.

כיצד אוכל לוודא את דיוק החיתוך של המכונה לפני הרכישה?

בקש מבחן מדגם במפעל באמצעות חומרי הייצור בפועל וגיאומטריית החלק שלך. חותכים לפחות 10 חלקים זהים במספר מיקומים על פני השולחן. מדוד את כל הממדים הקריטיים עם מכשירים מכוילים (קליפרים דיגיטליים, CMM או השוואה אופטית). חשב סטייה ממוצעת וסטיית תקן עבור כל מימד. ודא שהתוצאות עומדות בדרישות הסובלנות שלך לפני שאתה מתחייב לרכישה.

האם ניתן לשפר את דיוק החיתוך לאחר הרכישה אם הוא אינו עומד בדרישות?

כן, ברוב המקרים. אם הדיוק אינו עומד בדרישות, הצעדים הראשונים הם: בדוק את מצב הלהב והחלף אם הוא בלוי; בדוק את לחץ עצירת הוואקום ושחזר אם פגום; ודא את הגדרות פיצוי הפרח בתוכנית החיתוך; להפחית את מהירות החיתוך בעיקולים ובגיאומטריה מורכבת. אם אמצעים אלה אינם פותרים את הבעיה, כיול מחדש של המכונה על ידי הצוות הטכני של הספק הוא השלב הבא.

מה ההבדל בין סובלנות לחיתוך לחזרה?

סובלנות חיתוך (±0.5 מ'מ) היא הסטייה המקסימלית של כל קצה חיתוך מהנתיב המתוכנת. יכולת החזרה היא השונות בין חיתוכים זהים שנעשו בזמנים שונים - באיזו צורה עקבית המכונה מפיקה את אותה תוצאה. למכונה יכולה להיות סובלנות חיתוך טובה (כל חיתוך בודד קרוב לנתיב המתוכנת) אך יכולת חזרה גרועה (החתכים לא נמצאים באופן עקבי באותו מיקום). עבור ייצור, שני המפרטים חשובים: אתה צריך חיתוכים מדויקים ועקביים.
