السكين المتأرجح مقابل الليزر مقابل الماء النفاث لقطع المواد المركبة

عندما يحتاج المصنعون إلى قطع المواد المركبة مثل ألياف الكربون، أو الألياف الزجاجية، أو ألواح التقوية المسبقة، أو الألواح العازلة، فإن اختيار تقنية القطع المناسبة يعد أحد أهم القرارات التي يواجهونها. الطرق الثلاث الأكثر شيوعًا هي باستخدام السكين المتأرجح باستخدام الحاسب الآلي , القطع بالليزر ، والقطع بنفث الماء - ولكل منها مزايا وقيود مميزة.

إذن ما هي طريقة القطع الأفضل للمواد المركبة؟

بالنسبة لمعظم تطبيقات المواد المركبة، يوفر القطع بالسكين المتأرجح باستخدام الحاسب الآلي أفضل توازن بين جودة القطع وتوافق المواد وتكلفة التشغيل ومرونة الإنتاج. فهو يوفر حوافًا نظيفة دون حدوث أضرار حرارية، ويتعامل مع مجموعة واسعة من المواد بدءًا من المواد التمهيدية اللزجة وحتى ألواح العزل الصلبة، ويعمل بتكاليف تشغيل أقل من أنظمة الليزر أو نفث الماء.

ومع ذلك، فإن الاختيار الصحيح يعتمد على المواد المحددة، ومتطلبات الإنتاج، ومعايير الجودة. في هذا الدليل الشامل، نقوم بمقارنة تقنيات القطع الثلاثة لمساعدتك على اتخاذ قرار مستنير.

ك الشركة المصنعة لآلات قطع المواد المركبة مع سنوات من الخبرة في خدمة صناعات الطيران والسيارات والبحرية والتدفئة والتهوية وتكييف الهواء (HVAC)، ساعدت Shilai مئات الشركات المصنعة في اختيار حل القطع الأمثل لاحتياجات الإنتاج الخاصة بهم.

فهم تقنيات القطع الثلاثة

قبل مقارنة الأداء، دعونا نفهم كيفية عمل كل تقنية.

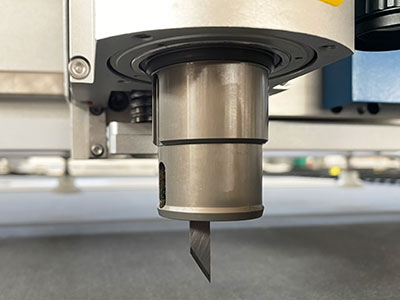

قطع السكين المتأرجح باستخدام الحاسب الآلي

يستخدم قطع السكين المتأرجح باستخدام الحاسب الآلي شفرة تهتز بسرعة (عادةً 3000-20000 ضربة في الدقيقة) يتم التحكم فيها عن طريق التحكم الرقمي بالكمبيوتر لقطع المواد وفقًا للأنماط الرقمية. تتحرك الشفرة لأعلى ولأسفل أثناء السفر على طول مسار القطع المبرمج، وتقطيع ألياف المواد دون توليد حرارة كبيرة.

هذه التكنولوجيا هي أساس الحديث آلات القطع الرقمية المستخدمة للمواد المركبة والمنسوجات التقنية والرغوة والمواد الورقية المرنة.

الخصائص الرئيسية:

• عملية القطع على البارد (بدون ضرر حراري)

• الاتصال المباشر بين الشفرة والمواد

• أنواع شفرات قابلة للتبديل لمواد مختلفة

• مناسبة للمواد الناعمة والمرنة وشبه الصلبة

• يمكنه قطع المواد السميكة (حتى 100 مم+ حسب المادة)

القطع بالليزر

يستخدم القطع بالليزر شعاعًا مركزًا من الطاقة الضوئية لإذابة المواد أو حرقها أو تبخيرها. يُستخدم ليزر ثاني أكسيد الكربون (الطول الموجي 10600 نانومتر) بشكل شائع للمواد غير المعدنية، بينما يُستخدم ليزر الألياف (1060 نانومتر) بشكل أساسي للمعادن.

الخصائص الرئيسية:

• عملية القطع غير الاتصال

• يولد حرارة كبيرة في منطقة القطع

• شق ضيق جدًا (عرض القطع)

• الأنسب للمواد الرقيقة والمقاومة للحرارة

• تنتج أبخرة وتتطلب تهوية

قطع المياه النفاثة

يستخدم القطع بنفث الماء تيارًا عالي الضغط من الماء (غالبًا ما يكون ممزوجًا بجزيئات كاشطة) لتآكل المواد على طول مسار القطع. تتراوح الضغوط عادة من 30.000 إلى 90.000 رطل لكل بوصة مربعة.

الخصائص الرئيسية:

• عملية القطع على البارد (الحد الأدنى من الحرارة)

• قطع عدم الاتصال

• يمكن أن تقطع المواد السميكة والصلبة للغاية

• يدخل الرطوبة إلى المادة

• يتطلب معالجة المياه والتعامل مع المواد الكاشطة

المقارنة جنبا إلى جنب

جدول مقارنة تكنولوجيا القطع

مقارنة التكلفة

الأداء على مواد مركبة محددة

تستجيب المواد المركبة المختلفة بشكل مختلف لكل طريقة قطع. وإليك كيفية المقارنة بين المواد الأكثر شيوعًا التي تتم معالجتها بواسطة الشركات المصنعة للمركبات.

ألياف الكربون (النسيج الجاف والمنسوج)

توصية: السكين المتأرجح هو الطريقة المفضلة لقطع أقمشة ألياف الكربون. تحافظ عملية القطع على البارد على سلامة الألياف وتنتج حواف نظيفة ضرورية لتطبيقات الطيران والسيارات.

بالنسبة لتطبيقات قطع ألياف الكربون، استكشف موقعنا آلة قطع ألياف الكربون . حلول

الألياف الزجاجية (النسيج الجاف والحصيرة)

توصية: يعتبر القطع بالسكين المتأرجح مثاليًا للألياف الزجاجية، خاصة عند دمجه مع أنظمة استخراج الغبار. إنه يتعامل مع الأقمشة الرقيقة والحصائر المصنوعة من الألياف الزجاجية السميكة بفعالية.

انظر لدينا خيارات آلة قطع الألياف الزجاجية للتطبيقات البحرية وطاقة الرياح والتطبيقات الصناعية.

ألياف الكربون والألياف الزجاجية

توصية: السكين المتأرجح هو الخيار العملي الوحيد لمواد التقوية المسبقة. تحافظ عملية القطع على البارد على مصفوفة الراتنج، وتتعامل هندسة الشفرات المتخصصة مع السطح اللزج دون تشوه المواد.

ملكنا تم تصميم نماذج ماكينات القطع المسبقة خصيصًا لمعالجة الطيران ورياضة السيارات.

أقمشة الأراميد والكيفلر

توصية: السكين المتأرجح ذو الشفرات المسننة المتخصصة هو أفضل طريقة للأراميد والكيفلار. تتطلب هذه الألياف القوية هندسة شفرة محددة لقطعها بشكل نظيف دون تشويش.

تعلم المزيد عن موقعنا آلة قطع أراميد كيفلر مصممة للحماية الباليستية وتطبيقات النسيج التقنية.

ألواح مجاري الفينول وألواح العزل

توصية: السكين المتأرجح هو الطريقة القياسية لألواح مجاري الهواء الفينولية وألواح العزل. تعمل أدوات القطع على شكل حرف V على إنشاء أخاديد مثالية لطي مجاري الهواء، كما تحافظ العملية الجافة على خصائص العزل.

ملكنا تتميز نماذج آلات قطع الألواح الفينولية بأدوات قطع على شكل حرف V متخصصة لتصنيع قنوات التدفئة والتهوية وتكييف الهواء (HVAC).

الصوف الزجاجي، الصوف الصخري، والصوف المعدني

توصية: السكين المتذبذب هو الطريقة الوحيدة القابلة للتطبيق لقطع مواد الصوف العازلة. ومع استخلاص الغبار بشكل مناسب، فإنه ينتج قطعًا نظيفة مع الحفاظ على سلامة ورشة العمل.

اكتشف موقعنا آلة قطع الألواح العازلة لمعالجة الصوف الزجاجي والصوف المعدني.

لماذا يفضل قطع السكين المتأرجح للمركبات

استنادا إلى المقارنات المذكورة أعلاه، فإن القطع بالسكين المتأرجح باستخدام الحاسب الآلي يظهر باعتباره التكنولوجيا المفضلة لمعظم تطبيقات المواد المركبة. إليكم السبب:

لا يوجد ضرر حراري

المواد المركبة حساسة للغاية للحرارة. يمكن أن تتأكسد ألياف الكربون، ويمكن أن تتحلل مصفوفات الراتنج، ويمكن أن تتعرض خصائص المواد للخطر بسبب التعرض الحراري.

قطع السكين المتأرجح هو عملية باردة تمامًا. تقوم الشفرة بفصل ألياف المواد فعليًا دون توليد حرارة، مما يحافظ على السلامة الهيكلية الضرورية لتطبيقات الطيران والسيارات والتطبيقات الهامة للسلامة.

التوافق العالمي للمواد

يمكن لآلة سكين متأرجحة واحدة معالجة مجموعة واسعة للغاية من المواد المركبة:

• ألياف الكربون الجافة والأقمشة المصنوعة من الألياف الزجاجية

• المواد التمهيدية اللزجة

• الأراميد صعبة وكيفلر

• الألواح الفينولية والعازلة الصلبة

• رغوة ناعمة ومركبات مطاطية

• المنسوجات التقنية والمواد الهجينة

هذا التنوع مستحيل باستخدام الليزر (محدود بحساسية الحرارة) أو نفث الماء (محدود بحساسية الرطوبة).

جودة حافة متفوقة

بالنسبة للمواد المركبة، تؤثر جودة الحافة بشكل مباشر على:

• عمليات رمية الكرة والتصفيح في المصب

• السلامة الهيكلية للأجزاء النهائية

• المظهر المرئي للحواف المكشوفة

• أداء الترابط والانضمام

يؤدي قطع السكين المتأرجح مع اختيار الشفرة المناسبة إلى إنتاج حواف نظيفة وخالية من الاهتراء ولا تتطلب تشطيبًا ثانويًا - وهو أمر بالغ الأهمية لكفاءة الإنتاج وجودة الجزء.

انخفاض التكلفة الإجمالية للملكية

عند حساب التكلفة الحقيقية لنظام القطع، توفر تقنية السكين المتأرجح مزايا كبيرة:

• تكلفة أقل للمعدات: تبدأ آلات القطع المركبة للمبتدئين بحوالي 30.000 دولار

• الحد الأدنى من المواد الاستهلاكية: تبلغ تكلفة استبدال الشفرة ما بين 500 إلى 3000 دولار سنويًا

• استهلاك أقل للطاقة: تستخدم الأنظمة النموذجية 3-8 كيلو واط

• صيانة بسيطة: لا توجد أنظمة بصرية، ولا معالجة للمياه، ولا معالجة للمواد الكاشطة

• لا توجد متطلبات خاصة للمنشأة: لا يوجد استخلاص واسع النطاق للدخان أو إدارة المياه

مرونة الإنتاج

يتطلب التصنيع المركب الحديث في كثير من الأحيان ما يلي:

• تغييرات التصميم المتكررة

• إنتاج المواد المختلطة

• النموذج الأولي وتشغيل دفعة صغيرة

• التحول السريع بين الوظائف

تتفوق أنظمة السكين المتأرجحة في بيئات الإنتاج المرنة. لا يتطلب التغيير من مادة إلى أخرى سوى تغيير الشفرة وضبط المعلمة، دون إجراء تغييرات في الأدوات، أو وقت إعداد طويل.

التداخل الذكي لتوفير المواد

المواد المركبة - وخاصة ألياف الكربون والتجهيزات المسبقة - غالية الثمن. يؤثر استخدام المواد بشكل مباشر على الربحية.

متقدم تشتمل آلات القطع المركبة على برنامج تداخل ذكي يعمل على تحسين تخطيطات الأنماط مع الأخذ في الاعتبار ما يلي:

• متطلبات توجيه الألياف

• عرض لفة المواد

• تحسين اتجاه القطع

• تجنب الخلل

• إدارة الدفعات والأولويات

عادةً ما يعمل هذا النهج المعتمد على البرامج على تحسين استخدام المواد بنسبة 5-15% مقارنةً بالتداخل اليدوي.

متى تفكر في استخدام الليزر أو المياه النفاثة

في حين أن القطع بالسكين المتأرجح هو الأمثل لمعظم التطبيقات المركبة، إلا أن هناك حالات محددة قد يكون فيها الليزر أو نفث الماء مناسبًا:

متى يكون القطع بالليزر مناسبًا؟

• مركبات بلاستيكية حرارية رقيقة تستفيد من إغلاق الحواف

• الأجزاء الزخرفية غير الهيكلية حيث تكون المناطق المتأثرة بالحرارة مقبولة

• قطع عالي السرعة للمواد الرقيقة التي تتحمل الحرارة

• التطبيقات التي تتطلب شق ضيق للغاية عرض

عندما يكون القطع بنفث الماء مناسبًا

• شرائح مركبة معالجة (أجزاء CFRP/GFRP مقوية)

• مركبات صلبة سميكة للغاية تتجاوز قدرة السكين المتأرجحة

• المواد التي سيتم تجفيفها/معالجتها بعد القطع

• تتطلب المداخن المركبة المعدنية الهجينة عملية قطع واحدة

عندما يكون السكين المتأرجح هو الاختيار الواضح

• مواد التحضير (أي نوع)

• أقمشة الألياف الجافة لرمية الكرة

• الأراميد والكيفلار منسوجات

• مواد العزل (الفينولية، الصوف الزجاجي، الصوف المعدني)

• مركبات مرنة وشبه صلبة

• يتطلب الإنتاج تغييرات متكررة في المواد

• العمليات الحساسة للتكلفة

كيفية اختيار حل القطع المناسب

يتطلب اختيار تقنية القطع المثالية تقييم متطلبات الإنتاج الخاصة بك:

الخطوة 1: تحديد المواد الأساسية الخاصة بك

قم بإدراج المواد التي تقطعها بشكل متكرر:

• ما هي النسبة المئوية للنسيج المسبق مقابل القماش الجاف؟

• هل تقوم بمعالجة الأراميد أو الكيفلار؟

• هل تقومون بقطع العزل أو الألواح الصلبة؟

• ما هو نطاق السُمك الذي تعمل به عادةً؟

الخطوة الثانية: تحديد متطلبات الجودة

ضع في اعتبارك جودة الحافة واحتياجات التسامح الخاصة بك:

• ما هي الصناعات التي تخدمها؟ (الفضاء الجوي يتطلب تفاوتات أكثر صرامة)

• هل الحواف المقطوعة مرئية في المنتجات النهائية؟

• ما هي العمليات النهائية التي تتبع القطع؟ (الربط، الترابط، التجميع)

الخطوة 3: تقييم حجم الإنتاج والمرونة

تقييم أنماط الإنتاج الخاصة بك:

• هل يتم تشغيل مادة فردية بكميات كبيرة مقابل الإنتاج المختلط؟

• تكرار تغييرات التصميم؟

• النموذج الأولي مقابل نسبة الإنتاج؟

الخطوة 4: حساب التكلفة الإجمالية للملكية

انظر إلى ما هو أبعد من سعر المعدات:

• التكاليف الاستهلاكية (الشفرات، مصادر الليزر، المواد الكاشطة، معالجة المياه)

• استهلاك الطاقة

• متطلبات الصيانة

• تعديلات المرافق اللازمة

• تدريب المشغلين

الخطوة 5: طلب اختبار العينة

أفضل طريقة لتقييم أداء القطع هي اختبار المواد الفعلية الخاصة بك. حسن السمعة يجب أن تقدم الشركة المصنعة لآلات القطع المركبة خدمات قطع العينات لإظهار النتائج على المواد المحددة الخاصة بك.

اتخاذ القرار الصحيح

بالنسبة للشركات المصنعة التي تقوم بمعالجة المواد المركبة، يؤثر قرار تكنولوجيا القطع بشكل كبير على كفاءة الإنتاج، وجودة الجزء، وتكاليف التشغيل.

توصيتنا:

• بالنسبة للأقمشة المسبقة والتجفيف والأراميد والمواد العازلة: يعد القطع بالسكين المتأرجح باستخدام الحاسب الآلي هو الخيار الأمثل، حيث يوفر أفضل مزيج من جودة القطع وتوافق المواد وفعالية التكلفة.

• بالنسبة للمركبات الصلبة المعالجة أو الهجينة المركبة من المعدن: قد يكون من المفيد النظر في نفث الماء على الرغم من ارتفاع تكاليف التشغيل.

• بالنسبة لتطبيقات اللدائن الحرارية الرقيقة المحددة: قد يوفر القطع بالليزر مزايا السرعة إذا كانت تأثيرات الحرارة مقبولة.

إذا لم تكن متأكدًا من التكنولوجيا التي تناسب احتياجات الإنتاج الخاصة بك بشكل أفضل، فإن النهج الأكثر موثوقية هو مناقشة المواد والمتطلبات المحددة الخاصة بك مع الشركة المصنعة للمعدات ذات الخبرة.

خاتمة

عند مقارنة السكين المتذبذب مقابل الليزر مقابل نفاث الماء لقطع المواد المركبة، فإن كل تقنية لها مكانها - ولكن بالنسبة لغالبية تطبيقات التصنيع المركبة، فإن القطع بالسكين المتذبذب باستخدام الحاسب الآلي يوفر أفضل النتائج الإجمالية.

وهو يقدم:

• صفر ضرر حراري للمواد المركبة الحساسة

• جودة حافة ممتازة على ألياف الكربون والألياف الزجاجية والتجهيز المسبق والأراميد

• توافق عالمي عبر المركبات الناعمة واللزجة والصلبة

• تكاليف تشغيل أقل من بدائل الليزر أو نفث الماء

• مرونة الإنتاج للمواد المختلطة والتغييرات المتكررة

المفتاح هو مطابقة تكنولوجيا القطع مع المواد المحددة ومتطلبات الجودة وبيئة الإنتاج. بالنسبة لمعظم الشركات المصنعة للمركبات - سواء كانت تخدم صناعات الطيران أو السيارات أو البحرية أو طاقة الرياح أو التدفئة والتهوية وتكييف الهواء (HVAC) - يوفر نظام قطع السكين المتأرجح التوازن الأمثل بين الأداء والقيمة.

الأسئلة المتداولة

هل يمكن للسكين المتأرجح أن يقطع ألياف الكربون دون أن يتآكل؟

نعم، عندما يتم تكوينه بشكل صحيح. باستخدام نوع الشفرة المناسب (عادةً شفرة مسننة للأقمشة المنسوجة)، وسرعة القطع المناسبة، والضغط الملائم للفراغ، فإن قطع السكين المتأرجح ينتج حواف نظيفة وخالية من الاهتراء على ألياف الكربون. تمنع عملية القطع على البارد أيضًا تلف الألياف الذي يحدث عند القطع بالليزر.

هل القطع بالليزر أسرع من السكين المتذبذب للمركبات؟

على المواد الرقيقة جدًا، يمكن أن يكون القطع بالليزر أسرع. ومع ذلك، بالنسبة للسمك المركب النموذجي (1 مم+) ومع الأخذ في الاعتبار متطلبات الجودة لمعظم التطبيقات، يكون فرق السرعة ضئيلًا. والأهم من ذلك، أن القطع بالليزر غالبًا ما يؤدي إلى إتلاف المواد المركبة، مما يجعلها غير مناسبة بغض النظر عن السرعة.

لماذا لا يمكن استخدام نفث الماء في التقوية المسبقة؟

تحتوي مواد التقوية المسبقة على راتينج غير معالج يمتص الماء. يقدم القطع بنفث الماء الرطوبة التي تلوث مصفوفة الراتينج، مما قد يتسبب في التصفيح، وتكوين الفراغ، وتدهور الخصائص الميكانيكية في الصفائح النهائية. قد يصبح من الصعب أيضًا التعامل مع المادة ووضعها بعد التعرض للماء.

ما هو السُمك الذي يمكن أن تقطعه السكين المتأرجحة؟

اعتمادًا على المادة، يمكن لأنظمة السكين المتأرجحة قطع المواد حتى 100 مم أو أكثر. يمكن قطع المواد الناعمة مثل الرغوة إلى أقسام سميكة جدًا، في حين يتم قطع المواد الكثيفة مثل الألواح الفينولية عادةً حتى 50-80 مم. للحصول على إمكانيات سُمك محددة للمواد الخاصة بك، يوصى باختبار العينة.

كيف يتعامل قطع السكين المتأرجح مع التقوية اللزجة؟

تستخدم آلات القطع المسبقة المتخصصة هندسة الشفرات والطلاءات المصممة للمواد اللزجة، جنبًا إلى جنب مع معلمات القطع المحسنة. يمنع تثبيت الفراغ الصحيح حركة المواد، كما تعمل مسارات القطع الذكية على تقليل ملامسة الشفرة للأسطح اللاصقة. والنتيجة هي قطع نظيفة ودقيقة دون تشوه المواد أو تلوث الشفرة.

هل يمثل الغبار مشكلة في قطع السكين المتذبذب؟

تولد عملية القطع بالسكين المتأرجحة غبارًا أقل من عمليات التوجيه أو النشر. بالنسبة للمواد مثل الألياف الزجاجية التي تنتج الغبار، تتحكم أنظمة استخراج الغبار الاختيارية بشكل فعال في الجسيمات المحمولة بالهواء. تنتج عملية القطع نفسها غبارًا ناعمًا أقل من الطرق الكاشطة لأنها تقطع المادة بدلاً من طحنها.

هل يمكن لآلة واحدة قطع القماش المجهز مسبقًا والجاف؟

نعم، تم تصميم آلات القطع المركبة الحديثة لتحقيق مرونة المواد المتعددة. عادةً ما يتطلب التغيير من القماش المسبق إلى القماش الجاف فقط تغيير الشفرة وتعديل المعلمة. يعد هذا التنوع أحد المزايا الرئيسية لتقنية السكين المتأرجح مقارنة بالأنظمة المخصصة أحادية المادة.

ما هي الصيانة التي تتطلبها أداة قطع السكين المتأرجحة؟

متطلبات الصيانة بسيطة نسبيًا: استبدال الشفرة بانتظام (يعتمد التردد على المواد والحجم)، والتنظيف الدوري لسطح القطع ونظام التفريغ، والصيانة القياسية لآلة CNC (التشحيم، وفحص نظام التشغيل). لا توجد أنظمة بصرية، أو أنظمة معالجة المياه، أو مواد استهلاكية معقدة يمكن إدارتها.

احصل على إرشادات الخبراء بشأن احتياجات قطع المواد المركبة

يعد اختيار تقنية القطع المناسبة قرارًا مهمًا يؤثر على جودة الإنتاج وكفاءته وتكاليفه لسنوات قادمة.

شيلاي هو توفر الشركة المصنعة لآلات قطع المواد المركبة حلول القطع الرقمية من أجل:

• ألياف الكربون والألياف الزجاجية (النسيج الجاف والتجهيز المسبق)

• الأراميد والكيفلر المنسوجات التقنية

• ألواح مجاري الفينول وألواح العزل

• الصوف الزجاجي، الصوف الصخري، والصوف المعدني

للحصول على توصية مصممة خصيصًا لتلبية احتياجات الإنتاج الخاصة بك، شارك:

• أنواع المواد التي تقوم بمعالجتها

• سمك نموذجي وتكوينات الطبقة

• عرض اللفة أو أبعاد الورقة

• عينة من الرسومات أو الصور

• متطلبات حجم الإنتاج

• مواصفات الجودة والتحمل

سيقوم فريقنا الفني بتحليل متطلباتك والتوصية بحل القطع الأمثل — سواء كان ذلك أحد نماذجنا القياسية أو تكوينًا مخصصًا لتطبيقك المحدد.

تواصل مع Shilai للحصول على استشارة مجانية →
