Võnkuv nuga vs laser vs veejoa komposiitmaterjalide lõikamiseks

Kui tootjad peavad lõikama komposiitmaterjale, nagu süsinikkiud, klaaskiud, prepreg- või isolatsioonipaneelid, on õige lõikamistehnoloogia valimine üks tähtsamaid otsuseid, millega nad silmitsi seisavad. Kolm kõige levinumat meetodit on CNC-võnkuvate nugade , laserlõikamine ja veejoaga lõikamine – igaühel neist on erinevad eelised ja piirangud.

Milline lõikamismeetod on komposiitmaterjalide jaoks parim?

Enamiku komposiitmaterjalide rakenduste jaoks pakub CNC-võnkuv noaga lõikamine parimat tasakaalu lõikekvaliteedi, materjalide ühilduvuse, kasutuskulude ja tootmise paindlikkuse vahel. See tagab puhtad servad ilma kuumakahjustusteta, käsitleb laia valikut materjale kleepuvatest prepregidest kuni jäikade isolatsiooniplaatideni ning töötab madalamate jooksvate kuludega kui laser- või veejoasüsteemid.

Õige valik sõltub aga teie konkreetsetest materjalidest, tootmisnõuetest ja kvaliteedistandarditest. Selles põhjalikus juhendis võrdleme kõiki kolme lõiketehnoloogiat, et aidata teil teha teadlikku otsust.

Nagu a Komposiitmaterjalide lõikemasinate tootja, kellel on aastatepikkune kogemus lennundus-, auto-, mere- ja HVAC-tööstuses, on Shilai aidanud sadadel tootjatel valida oma tootmisvajaduste jaoks optimaalse lõikelahenduse.

Kolme lõikamistehnoloogia mõistmine

Enne jõudluse võrdlemist mõistkem, kuidas iga tehnoloogia töötab.

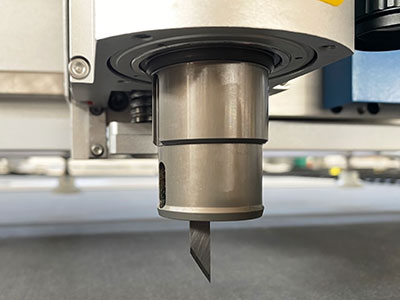

CNC võnkuva nuga lõikamine

CNC võnkuva noaga lõikamisel kasutatakse materjalide lõikamiseks digitaalsete mustrite järgi kiiresti vibreerivat tera (tavaliselt 3000–20 000 lööki minutis), mida juhib arvuti arvjuhtimine. Tera liigub mööda programmeeritud lõikerada liikudes üles ja alla, lõikades läbi materjalikiud ilma märkimisväärset kuumust tekitamata.

See tehnoloogia on kaasaegse vundament digitaalsed lõikemasinad, mida kasutatakse komposiitmaterjalide, tehniliste tekstiilide, vahtmaterjalide ja painduvate lehtmaterjalide jaoks.

Peamised omadused:

• Külm lõikamine (ilma kuumakahjustusteta)

• Otsene kontakt tera ja materjali vahel

• Vahetatavad teratüübid erinevate materjalide jaoks

• Sobib pehmete, painduvate ja pooljäigade materjalide jaoks

• Saab lõigata pakse materjale (sõltuvalt materjalist kuni 100 mm+)

Laser lõikamine

Laserlõikamine kasutab materjalide sulatamiseks, põletamiseks või aurustamiseks fokuseeritud valguskiirt. CO2 lasereid (lainepikkusega 10 600 nm) kasutatakse tavaliselt mittemetalliliste materjalide jaoks, kiudlasereid (1 060 nm) aga peamiselt metallide jaoks.

Peamised omadused:

• Kontaktivaba lõikamisprotsess

• Tekitab lõikepiirkonnas märkimisväärset soojust

• Väga kitsas lõhe (lõikelaius)

• Sobib kõige paremini õhukeste kuumakindlate materjalide jaoks

• Tekitab suitsu ja vajab ventilatsiooni

Veejoaga lõikamine

Veejoaga lõikamisel kasutatakse materjali erodeerimiseks piki lõiketeed kõrgsurve veejuga (sageli segatuna abrasiivsete osakestega). Rõhk on tavaliselt vahemikus 30 000 kuni 90 000 PSI.

Peamised omadused:

• Külmlõikamisprotsess (minimaalne kuumus)

• Kontaktivaba lõikamine

• Saab lõigata väga paksu ja kõva materjali

• Toob materjalile niiskust

• Nõuab veetöötlust ja abrasiivset käsitsemist

Kõrvuti võrdlemine

Lõiketehnoloogia võrdlustabel

Kulude võrdlus

Toimivus konkreetsetel komposiitmaterjalidel

Erinevad komposiitmaterjalid reageerivad igale lõikemeetodile erinevalt. Siin on, kuidas neid võrrelda materjalidega, mida komposiitide tootjad kõige sagedamini töötlevad.

Süsinikkiud (kuiv kangas ja kootud)

Soovitus: võnkuv nuga on eelistatud meetod süsinikkiust kangaste lõikamiseks. Külmlõikamisprotsess säilitab kiudude terviklikkuse ja loob puhtad servad, mis on olulised kosmose- ja autotööstuse jaoks.

Süsinikkiust lõikamise rakenduste jaoks tutvuge meiega Süsinikkiu lõikamismasina lahendused.

Klaaskiud (kuiv kangas ja matt)

Soovitus: võnkuva noaga lõikamine sobib ideaalselt klaaskiu jaoks, eriti kui see on kombineeritud tolmueemaldussüsteemidega. See käsitleb tõhusalt nii õhukesi kangasid kui ka paksu klaaskiudmatte.

Vaadake meie Klaaskiust lõikemasina valikud mere-, tuuleenergia- ja tööstuslikeks rakendusteks.

Süsinikkiud ja klaaskiud prepreg

Soovitus: võnkuv nuga on ainuke praktiline valik prepreg materjalide jaoks. Külmlõikamisprotsess säilitab vaigumaatriksi ja spetsiaalsed terageomeetriad käsitlevad kleepuvat pinda ilma materjali deformatsioonita.

Meie Prepreg Cutting Machine mudelid on spetsiaalselt konfigureeritud kosmose- ja motospordi eeltöötluseks.

Aramiid ja Kevlar kangad

Soovitus: Spetsiaalsete sakiliste teradega võnkuv nuga on parim meetod aramiidi ja kevlari jaoks. Need sitked kiud vajavad kindlat tera geomeetriat, et lõigata puhtalt ilma tuhmumiseta.

Lisateavet meie kohta Aramid Kevlari lõikemasin, mis on loodud ballistiliseks kaitseks ja tehniliste tekstiilirakenduste jaoks.

Fenoolsed kanaliplaadid ja isolatsioonipaneelid

Soovitus: võnkuv nuga on fenoolkanaliplaadi ja isolatsioonipaneelide standardmeetod. V-kujulised lõiketööriistad loovad täiuslikud sooned kanali voltimiseks ja kuivprotsess säilitab isolatsiooniomadused.

Meie Fenoolplaatide lõikemasinate mudelitel on spetsiaalsed V-kujulised tööriistad HVAC-kanalite valmistamiseks.

Klaaskiudvill, kivivill ja mineraalvill

Soovitus: võnkuv nuga on ainus elujõuline meetod isolatsioonivilla materjalide lõikamiseks. Koos korraliku tolmueemaldusega teeb see puhtaid lõikeid, säilitades samal ajal töökoja ohutuse.

Tutvuge meiega Isolatsioonipaneelide lõikemasin klaaskiudvilla ja mineraalvilla töötlemiseks.

Miks on komposiitide puhul eelistatud võnkuva noaga lõikamine?

Ülaltoodud võrdluste põhjal on enamiku komposiitmaterjalide rakenduste jaoks eelistatud tehnoloogiaks CNC võnkuva noaga lõikamine. Siin on põhjus:

Termiline kahjustus puudub

Komposiitmaterjalid on kuumuse suhtes väga tundlikud. Süsinikkiud võivad oksüdeeruda, vaigumaatriksid võivad laguneda ja materjali omadused võivad termilise kokkupuute tõttu kahjustada saada.

Võnkuv noaga lõikamine on täiesti külm protsess. Tera eraldab materjalikiud füüsiliselt ilma soojust tekitamata, säilitades konstruktsiooni terviklikkuse, mis on oluline lennunduses, autotööstuses ja ohutuskriitilistes rakendustes.

Universaalne materjalide ühilduvus

Üks võnkuva noaga masin suudab töödelda väga laia valikut komposiitmaterjale:

• Kuivatage süsinikkiust ja klaaskiust kangad

• Kleepuvad prepreg materjalid

• Tugev aramiid ja kevlar

• Jäigad fenool- ja isolatsiooniplaadid

• Pehmed porolooni ja kummikomposiidid

• Tehnilised tekstiilid ja hübriidmaterjalid

See mitmekülgsus on võimatu laseriga (piiratud kuumustundlikkusega) või veejoaga (piiratud niiskustundlikkusega).

Suurepärane serva kvaliteet

Komposiitmaterjalide puhul mõjutab serva kvaliteet otseselt:

• Järgmised ladumise ja lamineerimise protsessid

• Valmis osade konstruktsiooni terviklikkus

• Avatud servade visuaalne välimus

• Liimimise ja ühendamise jõudlus

Nõuetekohase teravalikuga võnkuv nuga lõikamine annab puhtad, kulumisvabad servad, mis ei vaja teisest viimistlust – see on tootmise tõhususe ja osade kvaliteedi jaoks ülioluline.

Madalam kogu omamiskulu

Lõikesüsteemi tegeliku maksumuse arvutamisel pakub võnkuvate noatehnoloogia olulisi eeliseid:

• Madalam seadmete maksumus: algtaseme komposiitlõikemasinad algavad umbes 30 000 dollarist

• Minimaalsed kulumaterjalid: tera vahetamine maksab 500–3000 dollarit aastas

• Väiksem energiatarve: tüüpilised süsteemid kasutavad 3–8 kW

• Lihtne hooldus: puuduvad optilised süsteemid, veetöötlus, abrasiivne käsitsemine

• Puuduvad erinõuded rajatisele: puudub ulatuslik suitsu eemaldamine ega veemajandus

Tootmise paindlikkus

Kaasaegne komposiitide tootmine nõuab sageli:

• Sagedased disainimuudatused

• Segamaterjalide tootmine

• Prototüüp ja väikepartiid

• Kiire vahetus töökohtade vahel

Võnkuvad noasüsteemid on suurepärased paindlikes tootmiskeskkondades. Ühelt materjalilt teisele vahetamine nõuab ainult tera vahetamist ja parameetrite reguleerimist – ei mingeid tööriistu ega pikka seadistamisaega.

Arukas pesastamine materjali säästmiseks

Komposiitmaterjalid – eriti süsinikkiud ja prepreg – on kallid. Materjali kasutamine mõjutab otseselt kasumlikkust.

Täiustatud Komposiitlõikemasinad sisaldavad intelligentset pesastustarkvara, mis optimeerib mustrite paigutust, võttes arvesse:

• Kiu orientatsiooni nõuded

• Materjali rulli laius

• Lõikesuuna optimeerimine

• Defektide vältimine

• Partii- ja prioriteedihaldus

See tarkvarapõhine lähenemine parandab tavaliselt materjali kasutust 5–15% võrreldes käsitsi pesastusega.

Millal kaaluda laserit või veejoa

Kuigi võnkuva noaga lõikamine on enamiku komposiitrakenduste jaoks optimaalne, on teatud olukordi, kus laser- või veejuga võib sobida:

Millal võib laserlõikamine sobida

• Õhukesed termoplastilised komposiidid , mis saavad kasu servade tihendamisest

• Mittestruktuursed dekoratiivosad, kus soojustsoonid on vastuvõetavad

• Väga kiire õhukeste kuumakindlate materjalide lõikamine

• Rakendused, mis nõuavad äärmiselt kitsast lõikelaiust

Millal võib veejoaga lõikamine sobida

• Kõvastunud komposiitlaminaadid (karastatud CFRP/GFRP osad)

• Väga paksud jäigad komposiidid, mis ületavad võnkuva noa võimsust

• Materjalid, mida kuivatatakse/töödeldakse pärast lõikamist

• Hübriidsed metall-komposiitvirnad, mis nõuavad ühekordset lõikamist

Kui võnkuv nuga on selge valik

• Prepreg materjalid (mis tahes tüüpi)

• Kuivad kiudkangad kokkupanekuks

• Aramiid ja Kevlar tekstiil

• Isolatsioonimaterjalid (fenool, klaaskiudvill, mineraalvill)

• Painduvad ja pooljäigad komposiidid

• Tootmine, mis nõuab sagedast materjalivahetust

• Kulutundlikud toimingud

Kuidas valida õiget lõikelahendust

Optimaalse lõiketehnoloogia valimine nõuab teie konkreetsete tootmisnõuete hindamist:

1. samm: tehke kindlaks oma peamised materjalid

Loetlege materjalid, mida te kõige sagedamini lõikate:

• Mitu protsenti on prepreg ja kuiv kangas?

• Kas töötlete aramiidi või kevlarit?

• Kas lõikate isolatsiooni või jäikaid plaate?

• Millise paksusvahemikuga te tavaliselt töötate?

2. samm: määrake kvaliteedinõuded

Võtke arvesse oma servakvaliteedi ja tolerantsi vajadusi:

• Milliseid tööstusi te teenite? (Lennundus nõuab rangemaid tolerantse)

• Kas lõigatud servad on valmistoodetel nähtavad?

• Millised protsessid järgnevad lõikamisele? (Paigaldamine, liimimine, kokkupanek)

3. samm: hinnake tootmismahtu ja paindlikkust

Hinnake oma tootmismustreid:

• Suuremahulised ühe materjali jooksud vs segatootmine?

• Disaini muutmise sagedus?

• Prototüüp vs tootmissuhe?

4. toiming. Arvutage omamise kogukulu

Vaata peale varustuse hinna:

• Tarbekulud (terad, laserallikad, abrasiivid, veetöötlus)

• Energiatarve

• Hooldusnõuded

• Vajalikud muudatused rajatises

• Operaatorkoolitus

5. samm: taotlege proovide testimist

Parim viis lõikejõudluse hindamiseks on testida oma tegelikke materjale. Mainekas Komposiitlõikusmasina tootja peaks pakkuma proovilõikusteenuseid, et näidata tulemusi teie konkreetsete materjalidega.

Õige otsuse tegemine

Komposiitmaterjale töötlevate tootjate jaoks mõjutab lõikamistehnoloogia otsus oluliselt tootmise efektiivsust, osade kvaliteeti ja tegevuskulusid.

Meie soovitus:

• Prepreg-, kuivade kangaste, aramiid- ja isolatsioonimaterjalide jaoks: CNC-võnkuv noaga lõikamine on optimaalne valik, pakkudes parimat kombinatsiooni lõikekvaliteedist, materjalide ühilduvusest ja kuluefektiivsusest.

• Kõvenenud jäikade komposiitide või metall-komposiithübriidide puhul: veejuga võib olla kaalumist väärt, hoolimata suurematest kasutuskuludest.

• Spetsiifiliste õhukese termoplasti rakenduste jaoks: Laserlõikamine võib pakkuda kiiruse eeliseid, kui soojusefektid on vastuvõetavad.

Kui te pole kindel, milline tehnoloogia teie tootmisvajadustele kõige paremini sobib, on kõige usaldusväärsem viis arutada oma konkreetseid materjale ja nõudeid kogenud seadmetootjaga.

Järeldus

Võrreldes komposiitmaterjalide lõikamisel võnkuvat noa vs laserit vs veejuga, on igal tehnoloogial oma koht, kuid enamiku komposiittootmise rakenduste puhul annab CNC võnkuva noaga lõikamine parimad üldised tulemused.

See pakub:

• kuumakahjustuste puudumine Tundlike komposiitmaterjalide

• Suurepärane servade kvaliteet süsinikkiust, klaaskiust, prepreg- ja aramiidist

• Universaalne ühilduvus pehmete, kleepuvate ja jäikade komposiitide vahel

• Madalamad kasutuskulud kui laser- või veejoa alternatiivid

• Tootmise paindlikkus segamaterjalide ja sagedaste ümberlülituste jaoks

Peamine on lõiketehnoloogia sobitamine teie konkreetsete materjalide, kvaliteedinõuete ja tootmiskeskkonnaga. Enamiku komposiitmaterjalide tootjate jaoks – olenemata sellest, kas nad teenindavad kosmose-, auto-, mere-, tuuleenergia- või HVAC-tööstust – tagab võnkuva noaga lõikesüsteem jõudluse ja väärtuse optimaalse tasakaalu.

Korduma kippuvad küsimused

Kas võnkuv nuga saab lõigata süsinikkiudu ilma narmendamata?

Jah, kui see on õigesti seadistatud. Kasutades sobivat tüüpi tera (tavaliselt kootud kangaste jaoks sakiline tera), õiget lõikekiirust ja piisavat vaakumi hoidmist, loob võnkuva noaga lõikamine süsinikkiule puhtad, kulumisvabad servad. Külmlõikeprotsess hoiab ära ka laserlõikamisel tekkivad kiukahjustused.

Kas laserlõikamine on komposiitide puhul kiirem kui võnkuv nuga?

Väga õhukeste materjalide puhul võib laserlõikus olla kiirem. Kuid tüüpiliste komposiitpaksuste (1 mm+) ja enamiku rakenduste kvaliteedinõudeid arvestades on kiiruste erinevus minimaalne. Veelgi olulisem on see, et laserlõikamine kahjustab sageli komposiitmaterjale, muutes selle kiirusest hoolimata sobimatuks.

Miks ei saa prepreg jaoks kasutada veejuga?

Prepreg materjalid sisaldavad kõvastumata vaiku, mis imab vett. Veejoaga lõikamine toob kaasa niiskuse, mis saastab vaigumaatriksi, mis võib põhjustada laminaadi kihistumist, tühimike teket ja halvenenud mehaanilisi omadusi valmis laminaadis. Materjali võib ka pärast veega kokkupuudet olla raske käsitseda ja laduda.

Millise paksusega saab võnkuva nuga lõigata?

Olenevalt materjalist suudavad võnkuvad noasüsteemid lõigata kuni 100 mm või rohkem materjale. Pehmeid materjale, nagu vaht, saab lõigata väga paksudeks osadeks, samas kui tihedaid materjale, nagu fenoolplaat, lõigatakse tavaliselt kuni 50–80 mm. Materjalide konkreetse paksuse jaoks on soovitatav katsetada proovi.

Kuidas saab võnkuva noaga lõikamine hakkama kleepuva prepregiga?

Spetsiaalsed prepreg-lõikemasinad kasutavad tera geomeetriat ja kleepuvate materjalide jaoks mõeldud katteid koos optimeeritud lõikeparameetritega. Õige vaakumkinnitus takistab materjali liikumist ja intelligentsed lõikerajad vähendavad lõiketera kokkupuudet kleepuvate pindadega. Tulemuseks on puhtad ja täpsed lõiked ilma materjali deformatsiooni või tera määrdumiseta.

Kas tolm on probleem võnkuva noaga lõikamisel?

Võnkuv noaga lõikamine tekitab vähem tolmu kui freesimine või saagimine. Tolmu tekitavate materjalide (nt klaaskiud) puhul kontrollivad valikulised tolmueemaldussüsteemid tõhusalt õhus levivaid osakesi. Lõikamisprotsess ise tekitab vähem peent tolmu kui abrasiivsed meetodid, kuna see pigem viilutab kui lihvib materjali.

Kas üks masin saab lõigata nii eeltöödeldud kui ka kuiva kangast?

Jah, kaasaegsed komposiitlõikemasinad on loodud mitme materjali paindlikuks. Eeltöötlemiselt kuivale kangale üleminek nõuab tavaliselt ainult tera vahetamist ja parameetrite reguleerimist. See mitmekülgsus on võnkuvate noatehnoloogia üks peamisi eeliseid spetsiaalsete ühest materjalist süsteemide ees.

Millist hooldust vajab võnkuv noaga lõikur?

Hooldusnõuded on suhteliselt lihtsad: regulaarne tera vahetus (sagedus sõltub materjalidest ja mahust), lõikepinna ja vaakumsüsteemi perioodiline puhastamine ning tavapärane CNC masina hooldus (määrimine, ajamisüsteemi kontrollid). Haldamiseks pole optilisi süsteeme, veepuhastussüsteeme ega keerulisi kulumaterjale.

Hankige oma komposiitlõikevajaduste jaoks asjatundlikku juhendamist

Õige lõiketehnoloogia valimine on oluline otsus, mis mõjutab teie tootmise kvaliteeti, tõhusust ja kulusid aastateks.

Shilai on a komposiitmaterjalide lõikemasinate tootja, kes pakub digitaalseid lõikelahendusi:

• Süsinikkiud ja klaaskiud (kuiv kangas ja prepreg)

• Aramiid ja Kevlar tehniline tekstiil

• Fenoolne kanaliplaat ja isolatsioonipaneelid

• Klaaskiudvill, kivivill ja mineraalvill

Oma tootmisvajadustele kohandatud soovituse saamiseks jagage:

• Töödeldavate materjalide tüübid

• Tüüpilised paksuse ja kihi konfiguratsioonid

• Rulli laius või lehe mõõtmed

• Näidisjoonised või fotod

• Tootmismahu nõuded

• Kvaliteedi ja tolerantsi spetsifikatsioonid

Meie tehniline meeskond analüüsib teie nõudeid ja soovitab optimaalset lõikelahendust – olgu selleks siis mõni meie standardmudel või teie konkreetse rakenduse jaoks kohandatud konfiguratsioon.

Tasuta konsultatsiooni saamiseks võtke ühendust Shilaiga →
