Autor: Win Zhang Veröffentlichungszeit: 16.10.2025 Herkunft: Jinan Shilai Technology Co., Ltd.
Wenn Sie Dichtungen für die Automobil-, Heizungs-, Lüftungs-, Klima-, Öl- und Gas- oder Elektronikbranche beziehen und dabei immer noch auf Stahlstanzformen, Wasserstrahlschneiden oder externe Zuschnitte angewiesen sind, zahlen Sie wahrscheinlich mehr, warten länger und opfern Flexibilität.
Eine CNC-Dichtungsschneidemaschine ändert das. Es handelt sich um einen computergesteuerten digitalen Schneider, der CAD-Dateien in präzise, wiederholbare Dichtungen umwandelt – schnell, ohne harte Werkzeuge und mit minimalem Abfall.
Ich bin Win Zhang, CEO von Jinan Shilai Technology. Seit 2010 haben wir Hunderten von Herstellern dabei geholfen, die Dichtungsproduktion mithilfe von CNC-Digitalmessersystemen intern zu realisieren. Dieser Leitfaden räumt mit Fachjargon auf und vermittelt Ihnen, was Sie im Jahr 2025 tatsächlich wissen müssen – egal, ob Sie Ihre erste Maschine evaluieren oder eine bestehende Linie optimieren.

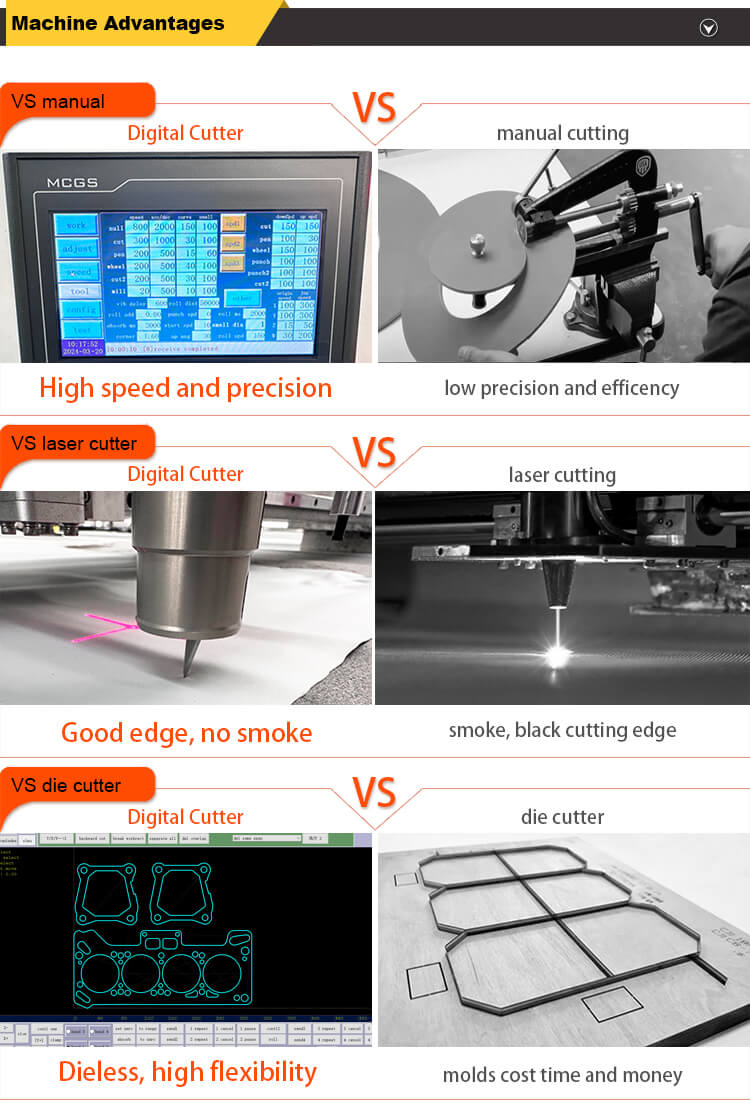

✅ Erstkäufer vergleichen manuelle Stanz-, Laser-, Wasserstrahl- und digitale Messersysteme
✅ Produktionsleiter sind müde von langen Vorlaufzeiten, inkonsistenter Qualität oder hohen Ausschussraten
✅ KMU und Lohnfertiger, die Kosten kontrollieren, geistiges Eigentum schützen und schneller auf Kundenänderungen reagieren möchten
Wenn Ihnen das bekannt vorkommt, lesen Sie weiter.
Im Kern handelt es sich um ein softwaregesteuertes Präzisionsbewegungssystem , das ein Schneidwerkzeug (normalerweise ein oszillierendes Messer) über ein flaches Bett bewegt, um Dichtungsprofile aus Platten- oder Rollenmaterial zu schneiden – ohne Matrizen, ohne Hitze, ohne Wasser.
Komponente |
Was es tut |
Warum es wichtig ist |
Schneidetisch |
Fest- oder Förderbett mit Vakuumzonen |
Hält das Material flach und sorgt für Genauigkeit; Das Förderband ermöglicht das Schneiden von Rolle zu Rolle |
Werkzeugkopf |
Oszillierendes Messer (am gebräuchlichsten) sowie optionales Schleppmesser, Locher, Rillrad oder Markierungsstift |
Bewältigt Durchschnitte, Anstanzungen, Ritzen und Teilebeschriftungen |
Bewegungssystem |
Servomotoren + Linearführungen + Kugelumlaufspindeln oder Zahnstangengetriebe |
Bietet Geschwindigkeit, Laufruhe und Wiederholgenauigkeit |
Vakuumsystem |
Absaugung über Lochtisch oder Förderband |
Verhindert Materialverschiebungen – entscheidend für enge Toleranzen |
Controller und Software |
Importiert CAD, verschachtelt Teile automatisch und generiert Werkzeugwege |
Verwandelt Design in wenigen Minuten in Produktion |

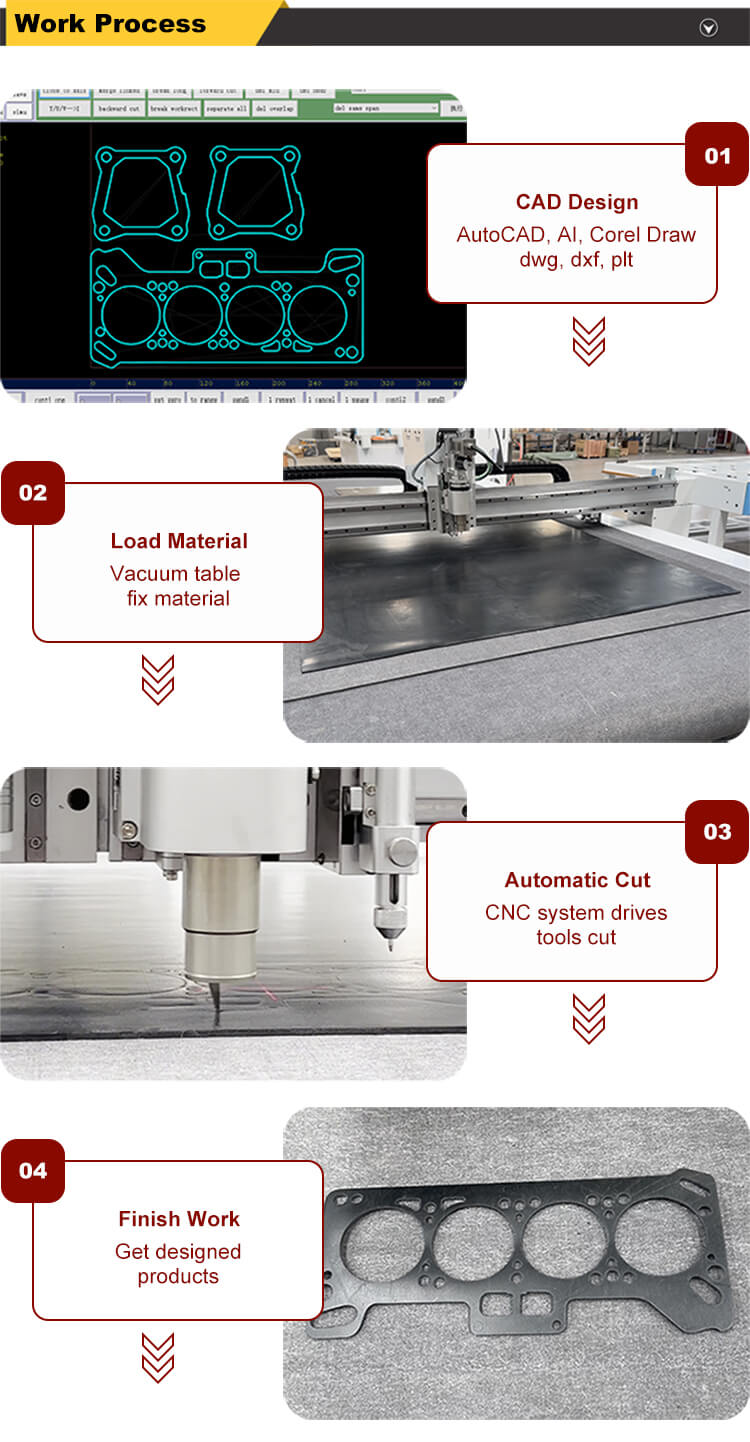

CAD-Datei importieren (DXF, DWG, AI usw.)
Teile automatisch verschachteln, um den Materialverbrauch zu maximieren
Legen Sie das Blatt ein oder rollen Sie es auf den Tisch
Vakuumniederhalter einschalten
Wählen Sie Werkzeugprofil und Schnittparameter
Start drücken → Maschine schneidet unbeaufsichtigt
Daten auslagern, prüfen und versenden – oder an MES/ERP senden
Keine Werkzeugkosten oder 2–4 Wochen Vorlaufzeit
Perfekt für Prototypen, Kleinauflagen und häufige Designänderungen
5–12 % höhere Materialausbeute dank intelligenter Verschachtelung
Sauberere Schnitte auf weichen Schäumen und Elastomeren – kein Quetschen oder Verformen
Keine Wärmeeinflusszone (HAZ) → keine Verkohlung, Verhärtung oder geschmolzene Kanten auf Gummi, PTFE oder Schaumstoff
Sicher für Materialien mit selbstklebender Rückseite (PSA) – Laser verbrennen häufig den Kleber
Niedrigere Betriebskosten, für die meisten Materialien ist keine Rauchabsaugung erforderlich
Keine Wassersättigung – ideal für poröse Schäume und PSA-Einlagen
Schneller auf dünnen bis mittelweichen Materialien (bis zu 3-fache Geschwindigkeit auf 3 mm EPDM)
Einfachere Wartung: keine Pumpen, Schleifmittel oder Schlammreinigung
Ruhigere und sauberere Werkstatt
CNC-Dichtungsschneider eignen sich hervorragend für weiche bis halbstarre Blechmaterialien , darunter:
Elastomere : NBR, EPDM, Silikon, FKM (Viton), CR, SBR
Schaumstoffe : PU, PE, EVA, EPE, Moosgummi, Filz, Kork
Technische Datenblätter : PTFE (Teflon), flexibler Graphit (mit oder ohne Drahtgeflecht), Aramidfaser (asbestfrei), Dichtungspapier
Laminate : Verbundwerkstoffe mit selbstklebender Rückseite, mit Stoff eingelegter Gummi, faserverstärkte Platten
Typischer Dickenbereich :
0,2 mm bis 30 mm in einem Durchgang (mit der richtigen Klinge und Werkzeugkraft)
Dickere Stapel durch Mehrdurchgangsschnitt möglich
Am besten für die plattenbasierte Produktion geeignet (z. B. 1 m × 2 m große Gummiplatten)
Hohe Präzision, kompakte Stellfläche
Ideal für Geschäfte mit hohem Mix und geringem bis mittlerem Volumen
Schneidet direkt von Rollen – perfekt für lange Dichtungen, HVAC-Dichtungen oder die kontinuierliche Produktion
Wird oft mit automatischen Abwicklern, Kantenführungen und Etikettenapplikatoren kombiniert
Kombinieren Sie oszillierendes Messer + Schleppmesser + Locher + Tintenmarker
Ermöglicht Anstanzen (für abziehbare PSA-Dichtungen), Durchschneiden, Teilemarkierung und Mikrolaschen – alles in einem Durchgang
Spez |
Worauf Sie achten sollten |
Warum es zählt |
Schnittbereich |
Passend zu Ihrer größten Bogen- oder Rollenbreite (z. B. 1600×2500 mm) |
Vermeidet Platzverschwendung oder das Abschneiden von Teilen |
Maximale Geschwindigkeit |
Bis zu 1500 mm/s Verfahrweg – die tatsächliche Schnittgeschwindigkeit hängt jedoch vom Material und der Geometrie ab |
Komplexe Nester profitieren mehr von der Beschleunigung als von der Höchstgeschwindigkeit |
Werkzeugkraft und -frequenz |
Einstellbare Oszillation (z. B. 0–12.000 U/min, 0–20 N Kraft) |
Entscheidend für das Schneiden von dichtem Graphit im Vergleich zu weichem Schaum |
Vakuumzoneneinteilung |
4–16+ unabhängig kontrollierte Zonen |
Hält kleine Teile sicher fest, ohne die Saugkraft zu verschwenden |
Vision-System |
Optionale Kamera zur Registrierung gedruckter Trägermaterialien |
Kompensiert Druck-zu-Schnitt-Fehlausrichtungen |
Genauigkeit |
±0,1–0,2 mm Wiederholgenauigkeit auf stabilen Materialien |
Überprüfen Sie dies mit Ihrem eigenen Material – weiche Schaumstoffe benötigen möglicherweise eine Toleranz von ±0,3 mm |
Software |
Erweiterte Verschachtelung, Schnittfugenkompensation, Brückenlaschen, Eckenkontrolle |
Wirkt sich direkt auf Ertrag und Kantenqualität aus |
Durchschnitt und Kiss-Cut : Schneiden Sie Dichtungsprofile ab, während die PSA-Unterlage intakt bleibt
Mikrolaschen (Brücken) : Halten kleine Dichtungen angebracht, um die Handhabung und Sortierung zu erleichtern
Rillen/Falten : Erzeugen Sie Faltlinien in mehrschichtigen Laminaten
Teilekennzeichnung : Chargencodes, Material-IDs oder QR-Codes zur Rückverfolgbarkeit durch Tinte oder Ätzung
Werkzeugwegoptimierung : Ecken glätten, Überschnitte kontrollieren, Abheben bei scharfen Kurven verhindern
Typische Toleranz : ±0,2 mm auf Gummi/Graphit; ±0,3–0,5 mm bei sehr weichen Schaumstoffen
Kantenqualität : Sauber, kein Verbrennen, kein Ausfransen – wenn Sie die richtige Klinge verwenden
Best Practices für die Qualitätssicherung :
Erstmusterprüfung mit Gut/Schlecht-Messgeräten oder KMG
SPC-Probenahme mit digitalen Messschiebern
An Auftragsdaten gebundene Barcode-/QR-Kennzeichnung
Nutzen |
Auswirkungen |
Materialeinsparungen |
5–12 % mehr Teile pro Blatt im Vergleich zum manuellen Layout |
Arbeitseffizienz |
1 Bediener kann 1–2 Maschinen bedienen (je nach Abladung) |
Vorlaufzeit |
Vom CAD zur fertigen Dichtung in weniger als 30 Minuten |
Wartungskosten |
Klingen, Filzunterlage, Vakuumfilter – keine teuren Verbrauchsmaterialien |
Amortisationszeit |
Typischerweise 6–18 Monate, wenn Outsourcing oder ineffiziente Methoden ersetzt werden |
Klingen : Auf das Material abgestimmt – feine Kante für Gummi/PTFE, grobe Zähne für dicken Schaum, beschichtet für abrasive Fasern
Filzunterlage : Schützt den Tisch und verbessert die Schnittqualität; wöchentlich wechseln, monatlich ersetzen
Vakuumfilter/Dichtungen : Wöchentlich reinigen; ersetzen, wenn die Saugkraft nachlässt
Täglich : Tisch abwischen, Klinge prüfen, Vakuum prüfen
Wöchentlich : Befestigungselemente festziehen, Schienen prüfen, Filter reinigen
Monatlich : Gemäß Spezifikation schmieren, neu kalibrieren, Softwarekonfigurationen sichern
Keine offene Flamme oder große Hitze → minimale Rauchbildung bei den meisten Materialien
Staubkontrolle : Verwenden Sie beim Schneiden von Graphit- oder Aramidfasern eine lokale Absaugung
Lärm : Der oszillierende Kopf erzeugt mechanische Geräusche – denken Sie über Gehäuse in Gemeinschaftsräumen nach
ESD : Antistatische Maßnahmen helfen bei der Handhabung des PSA-Liners und reduzieren das Anhaften von Schmutz
Dateiunterstützung : DXF, DWG, AI, PLT (am häufigsten); einige unterstützen STEP → 2D-Konvertierung
Verschachtelungsintelligenz : Berücksichtigt die Faserrichtung, minimiert Abstände und berücksichtigt die Regeln der Kiss-Cut-Tiefe
Produktionsintegration : Jobberichte, Materialausbeute, Klingenverbrauch exportieren; Anbindung an MES/ERP
Bevor Sie mit einem Anbieter sprechen, fragen Sie:
Was sind meine größten und kleinsten Dichtungsmaße?
Welche Materialien und Stärken schneide ich am häufigsten? (PSA einschließen?)
Mache ich Prototypen, Kleinauflagen oder eine Massenproduktion von Rollen??
Benötige ich Anschnitt, Markierung oder Sichtausrichtung??
Welche Tischgröße und Vakuumzoneneinteilung passen zu meinem Teilemix?
Wie lange ist die Reaktionszeit des Dienstes ? Sind Ersatzteile vor Ort?
Kann ich mit meinem eigenen Material und meiner eigenen CAD-Datei testen ? (Bestehen Sie darauf!)
Wie hoch sind die Gesamtbetriebskosten – nicht nur der Kaufpreis?
Mit Laser auf Gummi oder PSA → Verbrannte Kanten, defekte Dichtungen
✅ Verwenden Sie stattdessen ein oszillierendes Messer
Schwaches Vakuum an kleinen Dichtungen → Teile verschieben sich, Toleranzen verschieben sich
✅ Fügen Sie weitere Vakuumzonen hinzu oder verwenden Sie ein Trägerblatt
Schnittfugenkompensation wird ignoriert → Innendurchmesser zu eng, Außendurchmesser zu groß
✅ Kalibrieren Sie pro Material – raten Sie nicht
Konfigurationssicherungen vor Aktualisierungen überspringen → Verlorene Werkzeugbibliotheken, Nacharbeit
✅ Vor jeder Firmware-Änderung ein Backup auf USB + Cloud erstellen
Überfettete Schienen → Staub bleibt hängen, beschleunigt den Verschleiß
✅ Tragen Sie dünnes, sauberes Schmiermittel gemäß den Herstellerangaben auf
Prototyping am selben Tag : Design am Morgen, Versand der Teile am Nachmittag
Höhere Ausbeute : Sparen Sie Tausende von teuren PTFE- oder Graphitplatten
Gleichbleibende Qualität : Gleicher Schnitt in Schicht 1, Schicht 3 und im nächsten Monat
Agile Produktion : Wechseln Sie Jobs in Minuten – nicht in Tagen
Wir entwerfen und bauen digitale CNC-Schneidsysteme für Dichtungs-, Schaumstoff- und Verbundwerkstoffanwendungen – mit festen oder Fördertischen, Multi-Tool-Köpfen, Vision-Ausrichtung und offener Software, die mit Ihrem bestehenden Arbeitsablauf funktioniert.
Möchten Sie den Beweis, dass es für funktioniert ? Ihr Material
Senden Sie uns Ihre CAD-Datei und Materialspezifikationen. Wir schneiden Muster, teilen Videos, stellen Messberichte zur Verfügung und geben Ihnen eine realistische ROI-Schätzung – ohne Verkaufsgespräche.
Holen Sie sich Ihren kostenlosen Musterschnitt und Ihre ROI-Analyse
Gewinn Zhang | CEO, Jinan Shilai Technology Co., Ltd.
Wir helfen Herstellern seit 2010, intelligenter und nicht härter zu schneiden.
