CNC 振動ナイフ切断機の究極ガイド: 2025 バイヤーズ エディション

1. はじめに: 切削技術の進化

2025 年の急速に進化する製造業界では、効率は単なるオプションではなく、必須のものになります。何十年もの間、柔軟な素材に依存する業界 (パッケージング、テキスタイル、自動車の内装など) は 2 つの不完全な選択の間で板挟みになっていました。 時間がかかり、労働集約的な手作業による 切断プロセスか、速いが破壊的な性質を持つ レーザー切断でエッジが焼け焦げて有毒ガスが残るかです。

CNC振動ナイフ切断機を入力してください。

デジタル フラットベッド カッターとしても知られるこのテクノロジーは、現代の製造における「ゴールド スタンダード」を表します。熱ではなく高周波振動を利用することで、物理的な金型を必要とせずに外科手術の精度を実現します。

この究極のガイドでは、 Shilai CNC が 、ブレードの微細な仕組みから工場のドアまで機械を発送する物流まで、知っておくべきことすべてを説明します。

2. 仕組み: 「冷間切断」の科学

材料を焼き切るレーザー機械とは異なり、振動ナイフ カッターは 冷間切断システムです。.

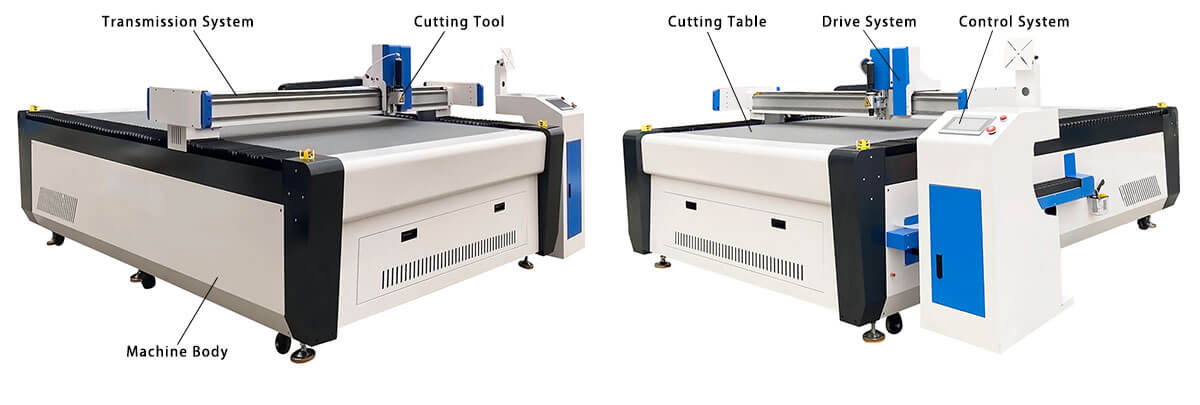

コアメカニズム

機械のヘッドには、非常に高い周波数 (1 分間に数千ストローク) でブレードを垂直に振動させるモーターが組み込まれています。

• 鋸の効果: 非常に速く移動し、抵抗なく材料を滑り抜ける微細な鋸を想像してください。

• CNC 制御: 「コンピューター数値制御」 (CNC) システムは、CAD ファイル (DXF、PLT、AI) で定義されたパスに沿ってこの振動ヘッドを制御します。

• 結果: カットは瞬時に行われ、クリーンで、 煙、臭気、エッジの焼けがゼロです。.

バキュームテーブルの役割

「物質はどのようにして静止するのですか?」と疑問に思われるかもしれません。その秘密は 真空吸着テーブルにあります。ベッドは航空アルミニウム製のハニカム構造で作られています。下部の高出力真空ポンプがテーブルから空気を吸い込み、巨大なダウンフォースを生み出し、切断プロセス中に素材 (薄っぺらな生地であっても) をしっかりと保持します。

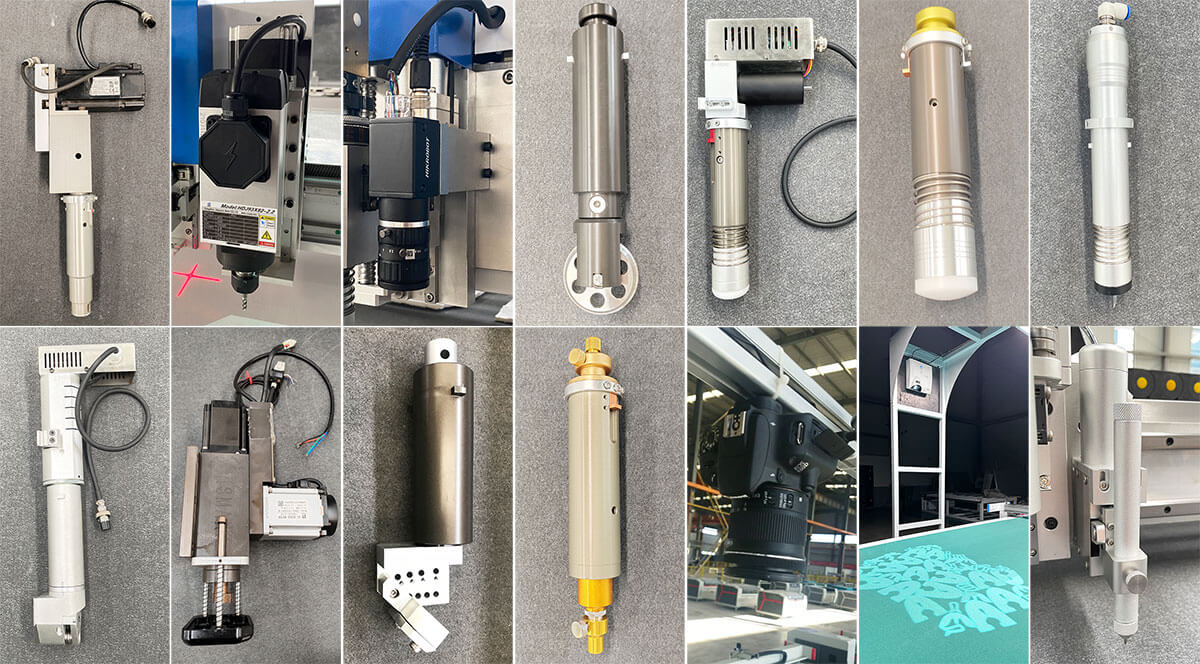

3. 詳細な内訳: ツールと構成

CNC ナイフ カッターは、「1 つのツールですべてに対応」する機械ではありません。モジュラー設計により、作業に応じてツールヘッドを交換できます。カタログに記載されているツールの技術的な内訳は次のとおりです。

3.1、電動振動工具(EOT)

• 機構： モーター駆動の高周波振動（振幅1mm）。

• 最適な用途: 中密度の素材。

• 用途： ダンボール、ハニカムボード、レザー、KTボード、カーマット。

3.2、空気圧振動ツール（POT）

• 機構： 高振幅（8mm）と強力な空気駆動（圧縮空気）振動。

• 最適な用途: 高密度、厚手、丈夫な素材。

• 用途: 厚い発泡体、硬質ゴム、アスベストガスケット、多層切断。

3.3、回転駆動工具(RDT)

• 機構： 高速回転する十角形（10面体）のブレード。

• 最適な用途: 通気性のある繊維素材。

• 用途： ガラス繊維、炭素繊維クロス、繊維、アパレル生地。

3.4、ドラッグナイフ&キスカットツール

• ドラッグナイフ: 薄いフォイルやビニールを切断するための静的なブレードです。

• キスカット:正確な深さ制御により、 ステッカーの上部層をカットします。 ずに 裏紙を切らラベルおよびステッカー業界には不可欠です。

3.5、Vカット&折り目付けホイール

• V カット: 厚い板を箱に折り畳むために、V 字型の溝 (例: 45°) を彫ります。

• 折り目付けホイール: 梱包用の段ボールに折り線を押し込みます。

3.6、フライス工具（ルーター）

• 機構： 高速回転スピンドル（最大60,000RPM）。

• 最適な用途: ナイフが貫通できない硬い素材。

• 用途： アクリル、木材、MDF、軟金属（アルミ複合板）。

4. 業界への応用: 実際の使用例

自動車内装 (効率王)

• 課題: 革は高価で不規則です。カーマットには正確なフィッティングが必要です。

• 解決策: 使用すると 自動ネスティング ソフトウェア を、機械が最も効率的なレイアウトを計算し、革の無駄を 15% 以上削減します。自動 供給システム により、ロール状コイルマット (PVC) をロールから直接連続的に切断できます。

パッケージングと印刷 (金型は不要)

• 課題: サンプルボックス用の物理的な金型を作成するには、時間 ($$$) と費用がかかります。

• 解決策: 振動ナイフカッターは数分でサンプルを作成します。 と組み合わせると CCD ビジョンカメラ、ボール紙に印刷されたマーカーをスキャンし、輪郭を完璧に切り取り、印刷の歪みを補正できます。

ガスケットおよび複合材料 (精密品)

• 課題: ガスケットは完全に密閉する必要があります。手動で切断すると漏れが発生します。

• ソリューション: この機械は PTFE、グラファイト、ゴムを 0.1 mm の精度で切断し、工業用シールの完全な真円度を保証します。

5. バイヤーズガイド: 適切なマシンを選択するには?

適切な構成を選択することが重要です。見積もりをリクエストする前に、このチェックリストを使用してください。

5.1、作業領域のサイズ

• 標準サイズ: 1600x2500mm が業界標準です。

• カスタムサイズ:

• テキスタイルの場合: より幅の広いテーブル (例: 幅 3.2 メートル) が必要になる場合があります。

• 小型ガスケット用: 1300x1100mm のコンパクトな機械でスペースを節約します。

• ドアのサイズ: 重要なヒント! 工場のドアのサイズを測ります。機械の幅が広すぎる場合は、「分割構造」設計を依頼してください。

5.2、 電圧と電力

• グローバル互換性: Shilai CNC マシンはさまざまな電圧規格をサポートしています。

• 単相： 110V / 220V（住宅用/弱商用共通）。

• 三相: 220V / 380V / 440V (業界標準)。

• 安定性:お住まいの地域の電力が不安定な場合は、 を設置することをお勧めします。 電圧レギュレーター サーボ モーターと真空ポンプを保護するために

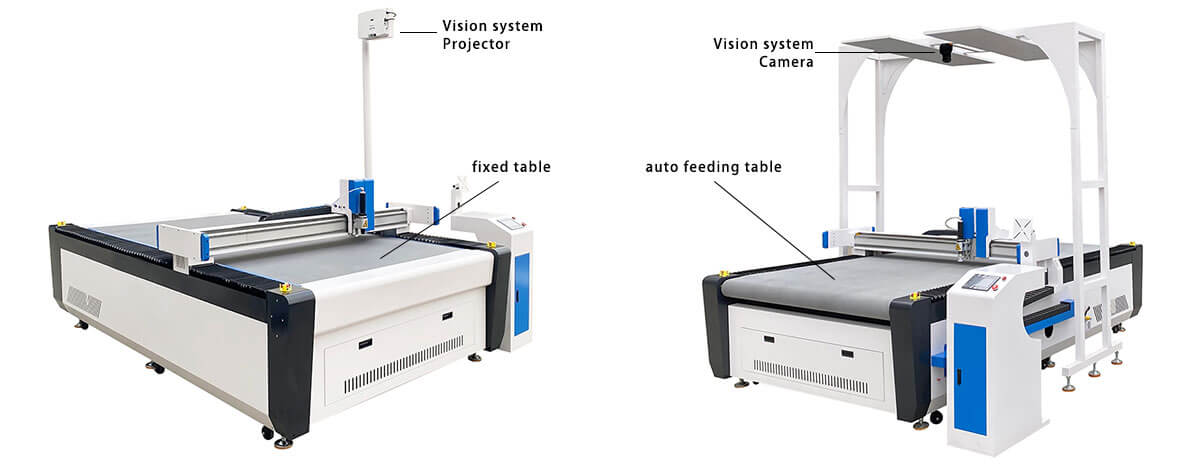

5.3、 ソフトウェアと自動化

• ネスティング ソフトウェア: 材料費の節約に不可欠です。

• ビジョン システム: 印刷物を裁断する場合は必須です。

• コンベア システム: ロール状の素材 (布地、ビニール、レザーのロール) を扱う場合は、これを選択します。を選択してください。 静的テーブル シート素材 (ボード、フォーム) には

6. ROI 分析: 投資する価値はありますか?

CNC 振動ナイフ カッターにアップグレードするビジネス ケースを見てみましょう。

評決:ほとんどの工場では 以内に投資収益率 (ROI) が得られます。 6 ～ 12 か月 、純粋に材料の節約とスループットの向上により、

7. 配送、設置、メンテナンス

グローバルロジスティクス

• 梱包: 機械は、防錆フィルムと発泡保護材で包まれた、丈夫な燻蒸処理されていない木箱に梱包されています。

• 条件: EXW、FOB、CIF、DDP をサポートします。通関手続きは本国で行います。現地のエージェントが目的地を処理します。

設置が簡単に

をお届けします。 完全な機械部品が入った箱ではなく、

1. を開梱します。 機械

2. を接続します。 電源とエアコンプレッサー

3. インストールします。 ソフトウェアを PC に

• サポート: 無料のリモート トレーニング (WhatsApp/TeamViewer) と詳細なビデオ チュートリアルを提供します。ご要望に応じて、オンサイトエンジニアによる設置も可能です。

メンテナンスチェックリスト

マシンを稼働し続けるのは簡単です。

• 毎日: テーブルの表面とガイド レールを掃除します。

• 毎週: ガイド レールとラック/ピニオンに注油します (オイルはスムーズな動きを保証します)。

• 毎月: 真空ポンプのフィルターをチェックし、ほこりを取り除きます。

• 消耗品: 通常の費用は、 ブレード と フェルト マット (テーブル上の犠牲層) の交換のみです。

8. FAQ（よくある質問）

Q: この機械は金属を切断できますか?

A: 非金属 材料用に設計されています。ただし、フライス工具（ルータービット）を使用すると、アルミ複合板（ACP）などの軟質金属や薄い銅などを切断できますが、鋼板には使用できません。

Q: どのようなファイル形式をサポートしていますか?

A: DXF、PLT、HPGL、PDF などの標準 CAD 形式をサポートしています。 AutoCAD、CorelDraw、Adobe Illustrator、SolidWorks とシームレスに連携します。

Q: オペレーターにとって安全ですか?

A: はい。 Shilai CNC マシンには 赤外線安全センサーが装備されています。オペレーターの手が切断ゾーンに入ると、機械は即座に緊急停止を実行します。

生産を変革する準備はできていますか?

C ​NC振動ナイフ切断機は 単なる装置ではありません。それは競争上の利点です。高価な金型を廃止する場合でも、材料の無駄を削減する場合でも、納期を短縮する場合でも、Shilai CNC はソリューションを提供します。

今すぐお問い合わせください。 無料のコンサルティング、材料テストカット、生産ニーズに合わせた見積もりについては、
