دستگاه برش چاقوی نوسانی CNC چیست؟ راهنمای کامل خریدار

دستگاه برش چاقوی نوسانی CNC یک سیستم برش تخت کنترل شده با کامپیوتر است که از تیغه ای با لرزش سریع - با هزاران ضربه در دقیقه - برای برش مواد انعطاف پذیر و نیمه سفت و سخت و تمیز، دقیق و بدون گرما، بخار، یا هزینه های ابزار مرتبط با برش لیزری استفاده می کند. این فناوری استاندارد برش برای چرم، فوم، پارچه های کامپوزیت، واشر، منسوجات و مواد فنی در صنایع از خودروسازی تا هوافضا است.

اگر ارزیابی می کنید که آیا یک برش چاقوی نوسانی برای تولید شما مناسب است یا خیر، این راهنما همه چیزهایی را که باید بدانید را پوشش می دهد: چگونه این فناوری کار می کند، چه چیزی را می تواند برش دهد و چه چیزی را نمی تواند برش دهد، چگونه با جایگزین ها مقایسه می شود، چه مشخصاتی مهم است، و چگونه ماشین و تامین کننده مناسب را انتخاب کنید.

دستگاه برش چاقوی نوسانی چگونه کار می کند؟

مکانیسم اصلی ساده است. یک موتور الکتریکی نگهدارنده تیغه را در یک حرکت سریع بالا و پایین (نوسانی) به حرکت در می آورد - معمولاً بین 1000 تا 20000 ضربه در دقیقه، بسته به ماده و کاربرد. این عمل نوسانی به تیغه اجازه می‌دهد تا الیاف مواد را به‌جای فشار دادن از میان آنها به طور تمیز جدا کند، که دلیل اصلی برش نوسانی چاقویی است که لبه‌های تمیزتری را نسبت به برش با چاقو، به‌ویژه در مواد فیبری یا لایه‌ای ایجاد می‌کند.

سر برش روی یک دروازه نصب شده است که در محورهای X و Y در یک میز برش صاف حرکت می کند. یک کنترل‌کننده CNC مسیر برش را از یک فایل طراحی دیجیتال (DXF، AI، SVG یا فرمت‌های مشابه) می‌خواند و دروازه را با دقت بالا به دنبال آن مسیر هدایت می‌کند. نتیجه: هر شکلی که در نرم افزار طراحی برنامه ریزی شده باشد، بدون علامت گذاری دستی، قالب یا قالب، به طور دقیق و تکرار شونده برش داده می شود.

سیستم کامل برش دارای پنج جزء اصلی است:

1. میز برش - یک سطح کار مسطح، استاتیک (با تخت) یا متحرک (تسمه نقاله)، با سیستم نگهدارنده خلاء که مواد را در طول برش صاف و ثابت نگه می دارد.

2. دروازه‌ای و سیستم محرک - ساختار مکانیکی که سر برش را روی میز حرکت می‌دهد. توسط موتورهای سروو هدایت می شود و توسط ریل های خطی دقیق هدایت می شود

3. سر برش - تیغه نوسانی (یا ابزارهای دیگر) را نگه می دارد و زاویه تیغه، عمق و فرکانس نوسان را کنترل می کند.

4. کنترلر CNC - سیستم کامپیوتری که فایل های طراحی را می خواند و آنها را به دستورات دقیق موتور تبدیل می کند

5. نرم‌افزار تودرتو - طرح‌بندی الگوهای برش را روی ورق یا رول مواد بهینه می‌کند تا ضایعات را به حداقل برساند.

نگه‌داشتن خلاء مخصوصاً برای دقت برش مهم است. هنگامی که سیستم خلاء هوا را از سطح میز می‌کشد، مواد را صاف نگه می‌دارد و از هرگونه حرکت در حین برش جلوگیری می‌کند - حرکتی که مستقیماً به خطاهای ابعادی در قطعات برش تبدیل می‌شود.

دستگاه برش چاقوی نوسانی CNC چه موادی را می تواند برش دهد؟

اصل برش چاقوی نوسانی در طیف گسترده ای از مواد انعطاف پذیر، نیمه سخت و فیبری موثر است. شرط اصلی این است که مواد را می توان با یک تیغه جدا کرد - موادی که خیلی سخت هستند (فلز، شیشه، سنگ) یا خیلی شکننده هستند به فناوری های مختلف برش نیاز دارند.

مواد مناسب برای برش با چاقو نوسانی

چرم و چرم مصنوعی:

• چرم اصل: گاو، پوست گوسفند، پوست خوک، خز

• چرم مصنوعی: چرم PU، چرم PVC، چرم میکروفیبر

• کاربردها: فضای داخلی خودرو، اثاثه یا لوازم داخلی مبلمان، کفش، کیف، لوازم جانبی مد

شیلای دستگاه‌های برش چرم CNC یک سیستم بینایی اضافه می‌کنند که خطوط نامنظم هر پوست را اسکن می‌کند و به‌طور خودکار الگوها را در ناحیه قابل استفاده لانه می‌کند و از عیوب مانند زخم، سوراخ‌ها و لکه‌های نازک جلوگیری می‌کند.

مواد کامپوزیت:

• پارچه های خشک: فیبر کربن، فایبرگلاس، آرامید (کولار)، بازالت، پارچه های هیبریدی

• پیش آغشته: فیبر کربن آغشته به رزین، الیاف شیشه و مواد آرامید

• پانل های عایق: صفحه مجرای فنولیک، فوم PIR/PUR، پشم فایبرگلاس، پشم معدنی

• کاربردها: سازه های هوافضا، کامپوزیت های خودرو، پره های توربین بادی، کانال های HVAC

شیلای ماشین های برش مواد کامپوزیت از هندسه تیغه های تخصصی برای هر نوع ماده استفاده می کنند - از جمله تیغه های دندانه دار برای آرامید و تیغه های با روکش PTFE برای پیش آغشته های چسبنده - برای دستیابی به لبه های تمیز و بدون ساییدگی در موادی که از نظر فنی نیاز دارند.

فوم:

• فوم های نرم: فوم PU، اسفنج، EPE، EVA، XPE

• فوم های سخت: EPS (Styrofoam)، تخته عایق XPS

• فوم های فنی: فوم EPDM، فوم سیلیکون، فوم آکوستیک

• موارد استفاده: درج بسته بندی، کوسن مبلمان، قطعات خودرو، عایق، واشر و مهر و موم

شیلای دستگاه‌های برش فوم CNC فوم را بدون فشرده‌سازی یا تغییر شکل برش می‌دهند - یک مزیت مهم نسبت به اره‌های نواری و برش‌های سیم داغ، که یا فوم را در حین برش فشرده می‌کنند یا سطح برش را ذوب می‌کنند.

واشر و مواد آب بندی:

• لاستیک (طبیعی، EPDM، سیلیکون، نئوپرن)

• واشر ورق گرافیتی

• واشر PTFE (تفلون).

• واشر الیاف غیر آزبست

• کاربردها: آب بندی صنعتی، نفت و گاز، پردازش شیمیایی، تولید برق، خودرو

شیلای ماشین‌های برش واشر CNC مستقیماً از نقشه‌های CAD بدون قالب برش می‌دهند، هزینه ابزارآلات را به صفر می‌رسانند و زمان برش را از هفته‌ها به ساعت‌ها کاهش می‌دهند.

منسوجات و پارچه های فنی:

• پارچه های بافته شده و نبافته برای پوشاک، اثاثه یا لوازم داخلی و کاربردهای فنی

• پارچه های پرده و کور

• فرش و کفپوش

• پانل های آکوستیک و دیوارپوش

مواد دیگر:

• مقوا و مقوا راه راه (بسته بندی و نمایش)

• ورق لاستیکی و لاستیک واشر

• پلاستیک ها و فیلم های نازک

• مواد تبلیغاتی (PVC، PP، فوم برد)

مواد برای برش با چاقو نوسانی مناسب نیستند

چاقوی نوسانی CNC در مقابل لیزر در مقابل دای برش در مقابل واترجت: کدام یک برای شما مناسب است؟

این رایج ترین سوالی است که سازندگان هنگام ارزیابی فناوری برش می پرسند. پاسخ به مواد، دقت مورد نیاز، حجم تولید و بودجه شما بستگی دارد.

چاقوی نوسانی در مقابل برش لیزری

نتیجه گیری: برای چرم، فوم، پارچه های کامپوزیت و مواد واشر، برش با چاقوی نوسانی فناوری صحیحی است. برش لیزری برای مواد نازک و غیر حساس به حرارت مناسب است که حداکثر سرعت در اولویت است و کیفیت لبه تحت تأثیر حرارت قرار نمی گیرد.

چاقوی نوسانی در مقابل قالب برش

نتیجه‌گیری: برش چاقوی نوسانی CNC نسبت به برش قالب برای هر تولیدی با تغییرات مکرر الگو، اندازه‌های دسته‌ای کوچک تا متوسط ​​یا انواع مختلف محصول مقرون به صرفه‌تر است. برش قالب فقط برای تولید با حجم بسیار بالا و تک الگو بدون تغییر طراحی رقابتی باقی می ماند.

چاقوی نوسانی در مقابل برش واترجت

نتیجه‌گیری: برای موادی که برش‌های چاقوی نوسانی کار می‌کنند (چرم، فوم، کامپوزیت، واشر، منسوجات)، برش واترجت کندتر، گران‌تر بوده و لبه‌های مرطوبی تولید می‌کند که نیاز به خشک شدن دارند. واترجت انتخاب درستی برای مواد سختی است که تیغه ها نمی توانند برش دهند.

مشخصات فنی کلیدی توضیح داده شده است

هنگام ارزیابی ماشین‌های برش چاقوی نوسانی CNC، اینها مشخصاتی هستند که برای عملکرد تولید مهم هستند:

منطقه کاری

حداکثر ابعاد مواد قابل برش در یک تنظیم. اندازه های رایج از 600×900 میلی متر (ماشین های اتاق نمونه فشرده) تا 1600×3000 میلی متر و بزرگتر (ماشین های تولید) متغیر است. بر اساس بزرگترین قطعه معمولی یا اندازه ورق خود انتخاب کنید - ماشینی که خیلی کوچک است شما را مجبور می کند که برش را برش دهید و خطاهای درز را ایجاد می کند.

سرعت برش

بر حسب میلی‌متر بر ثانیه، معمولاً 100 تا 1500 میلی‌متر بر ثانیه بسته به ماده اندازه‌گیری می‌شود. سرعت بالاتر همیشه بهتر نیست - سرعت برش باید با نوع مواد و پیچیدگی قطعه مطابقت داشته باشد. منحنی ها و گوشه ها برای حفظ دقت هندسی به سرعت کمتری نیاز دارند. به دنبال ماشین‌هایی با سرعت تطبیق خودکار باشید (سریع‌تر در بخش‌های مستقیم، کندتر در منحنی‌ها).

تحمل برش

حداکثر انحراف لبه برش از مسیر برنامه ریزی شده. ± 0.1 میلی متر مشخصات استاندارد برای برش های چاقوی نوسانی CNC درجه تولید است و برای اکثر کاربردهای صنعتی از جمله برش لایه کامپوزیت هوافضا و قطعات چرمی خودرو کافی است.

سیستم درایو

سروو موتورهای ژاپنی + ریل های راهنمای دقیق تایوان معیار صنعت برای ماشین های درجه تولید است. سروو موتورها بازخورد موقعیت حلقه بسته را ارائه می دهند - سیستم کنترل به طور مداوم موقعیت واقعی سر برش را کنترل و تصحیح می کند. این همان چیزی است که باعث می شود دقت ± 0.1 میلی متر در طول عمر دستگاه قابل دستیابی و حفظ شود.

خلاء نگه دارید

سیستم خلاء مواد را در طول برش صاف نگه می دارد. قدرت خلاء باید با مواد مطابقت داشته باشد - مواد لغزنده مانند پارچه آرامید و پیش آغشته‌های چسبنده به سیستم‌های خلاء با قدرت بالا نیاز دارند. نگه‌داشتن ناکافی خلاء شایع‌ترین علت مشکلات دقت برش در تولید است.

سازگاری با ابزار

ماشین‌های تولیدی باید چندین نوع ابزار را در یک سر برش پشتیبانی کنند: چاقوی نوسانی، چاقوی کششی، چاقوی دوار، دوک فرز، ابزار پانچ و ابزار علامت‌گذاری. قابلیت چند ابزار به قطعات پیچیده (برش + پانچ + علامت گذاری در یک پاس) بدون تغییر موقعیت اجازه می دهد.

سازگاری نرم افزار

دستگاه باید فرمت های استاندارد فایل طراحی را بپذیرد: DXF، AI (Adobe Illustrator)، SVG، CorelDRAW، و به صورت اختیاری SolidWorks و Pro/E برای کاربردهای مهندسی. فرمت‌های فایل اختصاصی که نیاز به تبدیل دارند، اصطکاک گردش کار را اضافه کرده و خطر خطا را معرفی می‌کنند.

نرم افزار تودرتو

نرم افزار تودرتوی هوشمند به طور خودکار طرح الگوهای برش را روی مواد بهینه می کند تا ضایعات را به حداقل برساند. برای مواد گران قیمت - چرم طبیعی، پیش آغشته به فیبر کربن، PTFE - کارایی تودرتو مستقیماً هزینه مواد را برای هر قطعه تعیین می کند. به دنبال نرم‌افزار تودرتو باشید که اشکال مواد نامنظم (پوست چرم)، جلوگیری از نقص و محدودیت‌های جهت‌گیری فیبر (کامپوزیت) را کنترل می‌کند.

انواع دستگاه های برش چاقوی نوسانی

بر اساس نوع جدول

تخت مسطح (میز استاتیک)

این مواد روی یک میز ثابت قرار می گیرد و توسط خلاء نگه داشته می شود. بهترین برای: مواد ورق، تخته های سفت و سخت، نمونه ها و دوره های تولید کوتاه. ساده تر، هزینه کمتر، نگهداری آسان تر.

نوار نقاله (تغذیه خودکار)

میز برش یک تسمه نقاله متحرک است که به طور خودکار مواد رول را از طریق منطقه برش پیش می برد. بهترین برای: مواد رول (چرم، پارچه، رول های فوم)، تولید طولانی مدت، تولید خودکار 24/7. توان عملیاتی بیشتر، نیاز به نیروی کار کمتر.

بر اساس تعداد سر برش

تک سر

یک سر برش از کل منطقه کار عبور می کند. پیکربندی استاندارد برای اکثر برنامه ها. هزینه کمتر، نگهداری ساده تر.

دو سر

دو سر برش مستقل به طور همزمان روی یک میز کار می کنند. توان را تقریباً 60-80٪ افزایش می دهد (نه دقیقاً 2× زیرا هدها باید از برخورد جلوگیری کنند). بهترین برای: تولید با حجم بالا که در آن توان عملیاتی محدودیت اولیه است.

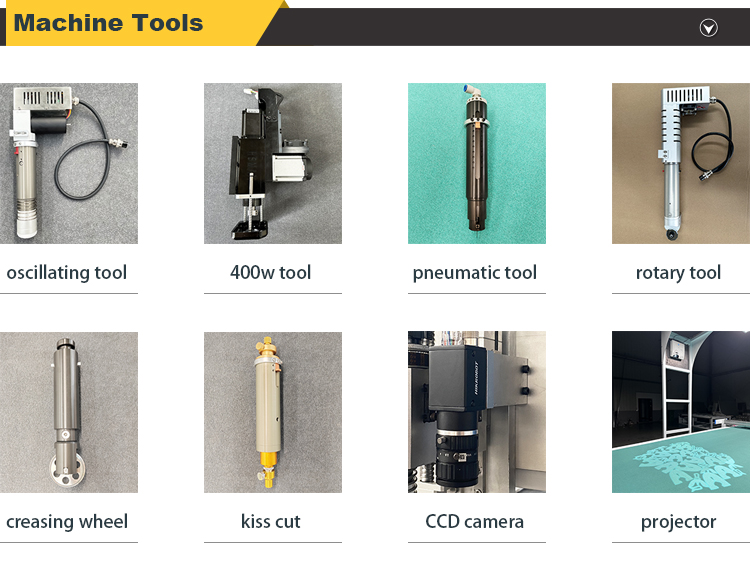

با ابزار برش

چاقوی نوسانی - ابزار اصلی برای اکثر مواد انعطاف پذیر. لرزش فرکانس بالا الیاف را به طور تمیز قطع می کند.

Drag Knife - یک تیغه بدون لرزش که از طریق مواد کشیده می شود. نیروی برش کمتر، مناسب برای لایه های نازک و مواد سبک.

چاقوی چرخشی - یک تیغه دایره ای چرخان. برای برش های بلند و مستقیم روی پارچه و چرم بهترین گزینه است.

اسپیندل فرز - یک بیت روتر چرخان با سرعت بالا. برای برش تخته های سفت و سخت (صفحه مجرای فنولیک، پانل های کامپوزیت پخته شده) و برای ایجاد جیب و شیار در فوم استفاده می شود.

ابزار پانچ - سوراخ ها و سوراخ ها را بدون عملیات جداگانه ایجاد می کند.

ابزار علامت گذاری - خطوط مرجع، خطوط تا و یا برچسب ها را روی سطح مواد ترسیم می کند.

قیمت دستگاه برش چاقوی نوسانی CNC چقدر است؟

قیمت بر اساس منطقه کاری، کیفیت سیستم درایو، پیکربندی ابزار و قابلیت نرم افزار به طور قابل توجهی متفاوت است. به عنوان یک راهنمای کلی برای قیمت گذاری مستقیم کارخانه از یک سازنده چینی:

اینها محدوده های شاخص هستند. قیمت واقعی به نیازهای پیکربندی خاص شما بستگی دارد. خرید مستقیم از سازنده (برخلاف از طریق توزیع کننده) معمولاً 20 تا 40٪ در مقایسه با قیمت فروشنده محلی صرفه جویی می کند.

نحوه انتخاب دستگاه برش چاقوی نوسان CNC مناسب

مرحله 1: مواد و ضخامت خود را تعریف کنید

مواد مختلف به انواع تیغه، قدرت نگه‌داشتن خلاء و پارامترهای برش نیاز دارند. ماشینی که برای چرم بهینه شده است لزوماً روی پیش آغشته کردن فیبر کربن عملکرد خوبی نخواهد داشت و بالعکس. در مورد:

• نوع جنس (چرم اصل، چرم PU، فیبر کربن، PTFE، فوم PU و غیره)

• محدوده ضخامت مواد

• چه مواد به صورت ورق یا رول باشد

مرحله 2: نیاز منطقه کاری خود را تعریف کنید

بزرگترین بخش یا ورق معمولی خود را اندازه گیری کنید. 10 تا 15 درصد حاشیه برای کارایی تودرتو اضافه کنید. این حداقل منطقه کاری مورد نیاز را به شما می دهد. انتخاب ماشینی که خیلی کوچک است، شما را مجبور می‌کند که قطعات را برش دهید. انتخاب یکی که بیش از حد بزرگ است فضای کف و بودجه را هدر می دهد.

مرحله 3: حجم تولید خود را مشخص کنید

هدف خروجی روزانه تعیین می کند که آیا به پیکربندی تخت (حجم کمتر، انعطاف پذیر) یا نوار نقاله (حجم بیشتر، پیوسته) نیاز دارید، و اینکه آیا ماشین تک سر یا دو سر مناسب است.

مرحله 4: الزامات دقت را تأیید کنید

برای اکثر کاربردهای صنعتی، ± 0.1 میلی متر کافی است. برای برش لایه کامپوزیت هوافضا، بررسی کنید که دستگاه ± 0.1 میلی‌متر در کل منطقه کار - نه فقط در مرکز میز - به دست آورد. قبل از خرید یک آزمایش نمونه بر روی مواد واقعی خود را درخواست کنید.

مرحله 5: درخواست تست نمونه کارخانه

هر سازنده معتبر باید قبل از خرید یک آزمایش برش نمونه بر روی مواد شما ارائه دهد. فایل‌های طراحی خود را (فرمت DXF یا AI) آماده کنید، نمونه‌های مواد خود را ارسال کنید و نتایج را بر اساس نیازهای تحمل و کیفیت لبه خود ارزیابی کنید.

چرا یک دستگاه برش چاقوی نوسانی CNC از Shilai بخریم؟

Shilai (شرکت تجهیزات فناوری Jinan Shilai، آموزشی ویبولیتین) یک تولید کننده مستقر در چین است که متخصص در ماشین های برش چاقوی نوسانی CNC برای کاربردهای صنعتی در سراسر جهان است. دلایل کلیدی که تولیدکنندگان Shilai را انتخاب می کنند:

• طیف کامل محصول : ماشین آلات اختصاصی برای چرم، کامپوزیت، فوم، واشر، پارچه، مقوا، و مواد تبلیغاتی - نه یک راه حل یکسان برای همه

• سیستم های محرک درجه تولید : سروو موتورهای ژاپنی و ریل های راهنمای دقیق تایوان در همه مدل ها، تحمل برش ± 0.1 میلی متر را ارائه می دهند.

• ضمانت 3 ساله : طولانی ترین ضمانت استاندارد در صنعت برای دستگاه های برش CNC ساخت چین

• قیمت گذاری مستقیم کارخانه : بدون علامت گذاری توزیع کننده - شما مستقیماً از سازنده خریداری می کنید

• پشتیبانی جهانی : پشتیبانی فنی از راه دور، تامین قطعات یدکی و راهنمایی نصب برای مشتریان در سراسر جهان

• تست نمونه رایگان : مواد خود را ارسال کنید و ما نمونه های آزمایشی را قبل از اینکه متعهد به خرید شوید، برش می دهیم

طیف محصولات شیلای شامل موارد زیر است:

• دستگاه های برش چرم با لانه بینایی برای چرم طبیعی و مصنوعی

• ماشین آلات برش مواد کامپوزیتی برای فیبر کربن، فایبرگلاس، آرامید و پیش آغشته

• دستگاه های برش فوم برای EVA، EPE، PU، EPS، XPS و EPDM

• دستگاه های برش واشر برای لاستیک، گرافیت، PTFE و مواد غیر آزبست

سوالات متداول

دستگاه برش چاقوی نوسانی CNC چیست؟

دستگاه برش چاقوی نوسانی CNC یک دستگاه برش تخت کنترل شده با کامپیوتر است که از تیغه ای با لرزش سریع برای برش مواد انعطاف پذیر و نیمه سفت - از جمله چرم، فوم، کامپوزیت ها، واشرها و منسوجات - با دقت ± 0.1 میلی متر، بدون گرما، بخار، یا ابزار استفاده می کند.

برش چاقوی نوسانی چه موادی را می تواند برش دهد؟

برش چاقوی نوسانی می تواند چرم (اصلی و مصنوعی)، فوم (PU، EVA، EPE، EPS، XPS، EPDM)، پارچه های کامپوزیت (فیبر کربن، فایبر گلاس، آرامید، پیش آغشته)، مواد واشر (لاستیک، گرافیت، PTFE، غیر آزبست)، منسوجات، مقواهای غیر قابل انعطاف یا غیر قابل انعطاف تا فلزی و غیره را برش دهد. ضخامت 50 میلی متر

دقت دستگاه برش چاقوی نوسانی چقدر است؟

یک دستگاه برش چاقوی نوسانی CNC درجه تولید با سروو موتورهای ژاپنی و ریل های راهنمای دقیق به تحمل برش 0.1± میلی متر می رسد. این برای برش لایه کامپوزیت هوافضا، قطعات چرمی خودرو و تولید واشر صنعتی کافی است.

برش با چاقوی نوسانی در مقایسه با برش لیزری چگونه است؟

برش با چاقوی نوسانی گرما، بخار و لبه‌های سوخته تولید نمی‌کند - و آن را برای چرم، فوم، کامپوزیت‌ها و موادی که برش لیزری آسیب می‌زند، مناسب است. برش لیزری بر روی مواد نازک و غیر حساس به حرارت سریع‌تر است، اما نمی‌توان آن را روی اکثر پارچه‌های کامپوزیت، فوم یا چرم طبیعی بدون آسیب به لبه‌ها استفاده کرد.

آیا برای برش با چاقو نوسانی به قالب نیاز دارم؟

خیر برش چاقوی نوسانی CNC کاملاً بدون قالب است. الگوهای برش به صورت فایل‌های دیجیتال (DXF، AI، SVG) بارگذاری می‌شوند و می‌توانند در عرض چند دقیقه با هزینه ابزار صفر تغییر کنند. این مزیت اقتصادی اولیه نسبت به برش قالب برای تولید با الگوهای متعدد یا تغییرات مکرر طراحی است.

هزینه یک دستگاه برش چاقوی نوسانی CNC چقدر است؟

قیمت های مستقیم کارخانه از تولیدکنندگان چینی از حدود 8000 دلار برای ماشین های تخت تخت فشرده تا 80000 دلار برای سیستم های تولید دو سر با فرمت بزرگ با تودرتو بینایی متغیر است. قیمت دقیق به منطقه کاری، پیکربندی ابزار و نیازهای نرم افزار بستگی دارد.

سرعت برش دستگاه چاقوی نوسانی چقدر است؟

سرعت برش بسته به نوع مواد و پیچیدگی قطعه از 100 میلی متر بر ثانیه تا 1500 میلی متر بر ثانیه است. برش های مستقیم روی فوم یا چرم را می توان با حداکثر سرعت انجام داد. انحناهای پیچیده و گوشه های تنگ برای حفظ دقت هندسی به سرعت کمتری نیاز دارند. ماشین های تولیدی به طور خودکار سرعت را بر اساس هندسه مسیر تنظیم می کنند.

دستگاه برش چاقوی نوسانی به چه تعمیراتی نیاز دارد؟

تعمیر و نگهداری منظم شامل: تعویض تیغه (فرکانس بستگی به مواد و حجم دارد - معمولاً هر چند ساعت تا چند روز برش)، تمیز کردن فیلتر سیستم خلاء (هفتگی)، روغن کاری راهنما (ماهانه)، و کالیبراسیون دوره ای دستگاه (سالانه یا در صورت نیاز). هزینه نگهداری کلی در مقایسه با سیستم های برش لیزری پایین است.
