Intelligent nesten voor het snijden van composiet: hoe u de materiaalopbrengst kunt maximaliseren en afval kunt verminderen

Voor fabrikanten die werken met koolstofvezel, glasvezel, prepreg en andere hoogwaardige composietmaterialen zijn de grondstofkosten vaak de grootste kostenpost in het productiebudget. Een rol prepreg van koolstofvezel van ruimtevaartkwaliteit kan honderden dollars per meter kosten. Het verspillen van zelfs 10-15% van dat materiaal door inefficiënte snij-indelingen vertaalt zich direct in aanzienlijke financiële verliezen.

Intelligente nestsoftware is een van de krachtigste tools die composietfabrikanten ter beschikking hebben om materiaalverspilling te verminderen en de winstgevendheid van de productie te verbeteren. Wanneer het wordt geïntegreerd met een CNC-composietsnijmachine, berekent het automatisch de meest efficiënte rangschikking van snijpatronen op een materiaalvel of -rol, waardoor afval wordt geminimaliseerd, de opbrengst wordt gemaximaliseerd en de kosten per voltooid onderdeel worden verlaagd.

In dit artikel leggen we uit wat intelligent nesten is, hoe het werkt bij snijtoepassingen van composieten en waarom het belangrijk is voor fabrikanten in de lucht- en ruimtevaart-, automobiel-, windenergie-, maritieme en HVAC-industrie.

Wat is intelligent nesten?

Nesten verwijst naar het proces waarbij snijpatronen (ook wel onderdelen of stukken genoemd) op een vel of rol materiaal worden aangebracht om verspilling te minimaliseren. Bij traditioneel handmatig snijden markeerden operators patronen met de hand of gebruikten ze papieren sjablonen – een langzaam, inconsistent proces dat zelden tot een optimaal materiaalgebruik leidde.

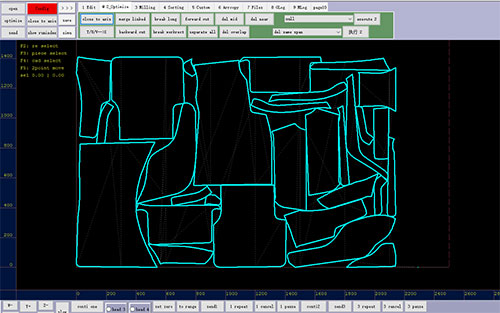

Intelligent nesten maakt gebruik van speciale software-algoritmen om automatisch de meest efficiënte lay-out te berekenen voor een gegeven set patronen op een gedefinieerde materiaalgrootte. De software houdt rekening met:

• Vormen en afmetingen van onderdelen

• Materiaalrolbreedte of plaatformaat

• Vereisten voor vezeloriëntatie (cruciaal voor structurele composieten)

• Beperkingen in de snijrichting

• Minimale afstand tussen de onderdelen

• Materiaaldefecten of gemarkeerde uitsluitingszones

• Prioriteit en batchsequencing

Het resultaat is een digitaal geoptimaliseerd snijplan dat een CNC-composietsnijmachine automatisch uitvoert – zonder handmatige markering, zonder giswerk en zonder operatorafhankelijke variatie.

Waarom materiaalopbrengst belangrijk is bij de productie van composieten

Voordat we onderzoeken hoe nesten werkt, is het de moeite waard om te begrijpen waarom materiaalgebruik zo'n cruciale maatstaf is voor composietfabrikanten.

De werkelijke kosten van composietmaterialen

In tegenstelling tot conventionele materialen zoals staal of aluminium, brengen hoogwaardige composietstoffen en prepregs aanzienlijke materiaalkosten met zich mee:

Wanneer u honderden of duizenden onderdelen per dag snijdt, kan zelfs een verbetering van het materiaalgebruik met 5% tienduizenden dollars aan jaarlijkse besparingen opleveren.

De verborgen kosten van afval

Materiaalverspilling bij het snijden van composiet kent twee vormen:

1. Geplande uitsnijdingen : de onvermijdelijke openingen tussen onderdelen als gevolg van de onderdeelgeometrie

2. Ongeplande verspilling : Veroorzaakt door slechte lay-outplanning, handmatige markeerfouten en inconsistent snijden

Intelligente nestadressen beide. Door lay-outs algoritmisch te optimaliseren, worden geplande uitval tot het theoretische minimum geminimaliseerd. Door handmatige processen te vervangen door digitale workflows wordt ongeplande verspilling volledig geëlimineerd.

Materiaalopbrengst: de belangrijkste prestatie-indicator

De materiaalopbrengst (ook wel bezettingsgraad genoemd) is het percentage grondstof dat afgewerkte onderdelen wordt:

$$ ext{Materiaalopbrengst} = rac{ ext{Oppervlak van afgewerkte onderdelen}}{ ext{Totaal gebruikt materiaaloppervlak}} imes 100%$$

Bij handmatige snijbewerkingen varieert de materiaalopbrengst voor complexe composietonderdelen doorgaans van 70-80% . Met intelligent nesten op een CNC-composietsnijmachine zijn opbrengstpercentages van 85-95% routinematig haalbaar – een verschil dat rechtstreeks van invloed is op uw kosten per onderdeel en de algehele winstgevendheid.

Hoe intelligent nesten werkt bij het snijden van composiet

Moderne nestsoftware geïntegreerd met Snijmachines voor composietmateriaal volgen een gestructureerde workflow, van ontwerpinvoer tot voltooide snede.

Stap 1: Importeer de onderdeelgeometrie

Onderdelen worden vanuit CAD-bestanden (DXF, DWG, AI, PDF of andere ondersteunde formaten) in de nestsoftware geïmporteerd. Elk onderdeel bevat bijbehorende gegevens, waaronder:

• Vorm en afmetingen

• Vereiste vezeloriëntatiehoek

• Benodigde hoeveelheid

• Prioriteitsniveau

• Eventuele speciale snijvereisten

Stap 2: Definieer materiaalparameters

De operator definieert het gebruikte materiaal:

• Rolbreedte of plaatafmetingen

• Materiaaltype (beïnvloedt de snijparameters)

• Vezeloriëntatie van het basismateriaal

• Alle bekende defectzones moeten worden vermeden

• Bruikbare gebiedsmarges

Stap 3: Automatische nestberekening

Het nestalgoritme van de software berekent de optimale plaatsing van alle onderdelen op het materiaal. Afhankelijk van de software kan dit het volgende gebruiken:

• Genetische algoritmen voor complexe nesting van gemengde onderdelen

• Hebzuchtige algoritmen voor snelle optimalisatie van één materiaal

• Handmatige override-instrumenten voor fijnafstelling door de machinist

Het algoritme houdt tegelijkertijd rekening met alle beperkingen – vezeloriëntatie, onderdeelafstand, snijvolgorde en materiaalgrenzen – om de hoogst mogelijke opbrengstindeling te produceren.

Stap 4: Optimalisatie van snijpaden

Zodra de lay-out is voltooid, genereert de software het CNC-snijpad. Dit omvat:

• Geoptimaliseerde gereedschapsinvoer- en -uitlaatpunten

• Snijvolgorde om materiaalbeweging te minimaliseren

• Bladrichtingveranderingen voor naleving van de vezeloriëntatie

• Markeringspaden voor laagidentificatie, montagemarkeringen of kitlabels

Stap 5: CNC-uitvoering

Het geoptimaliseerde snijplan wordt rechtstreeks naar de CNC-composietsnijmachine , die de sneden automatisch uitvoert. De operator bewaakt het proces en zorgt voor het laden/lossen van materiaal.

Belangrijkste nestfuncties voor composietmaterialen

Composietmaterialen hebben unieke vereisten die composietnesten onderscheiden van standaard plaatmetaal- of textielnesten. Dit zijn de belangrijkste kenmerken waar u op moet letten:

Vezeloriëntatiecontrole

Voor structurele composietonderdelen is de vezeloriëntatie niet optioneel; het is een fundamentele technische vereiste. Een koolstofvezelopstelling ontworpen voor vezeloriëntatie van 0°/90° zal aanzienlijk verschillende mechanische eigenschappen hebben als deze onder een verkeerde hoek wordt gesneden.

Intelligente nestsoftware voor composieten moet voor elk onderdeel de beperkingen van de vezeloriëntatie respecteren, zelfs terwijl de algehele lay-outefficiëntie wordt geoptimaliseerd. Dit betekent dat de software onderdelen niet eenvoudigweg vrij kan roteren om de opbrengst te verbeteren; de software moet een balans vinden tussen de oriëntatie en het materiaalgebruik.

Dit is een van de belangrijkste onderscheidende factoren tussen composietspecifieke nestsoftware en generieke nesttools.

Nesten van meerdere rollen en meerdere vellen

Voor productieruns is vaak meer materiaal nodig dan één enkele rol of plaat. Geavanceerde nestingsoftware kan meerdere rollen tegelijkertijd plannen, waardoor de totale batchopbrengst wordt geoptimaliseerd in plaats van elke rol afzonderlijk te optimaliseren.

Restbeheer

Na een snijrun kan het overgebleven materiaal (restanten) vaak worden gebruikt voor kleinere onderdelen of toekomstige bestellingen. Goede nestsoftware houdt de afmetingen van restanten bij en kan restanten automatisch opnemen in toekomstige nestplannen, waardoor het algehele materiaalgebruik verder wordt verbeterd.

Automatische korrelrichting en uitlijning van schering/inslag

Voor geweven composietstoffen moeten de schering- en inslagrichtingen overeenkomen met de onderdeelvereisten. Nestsoftware dwingt deze uitlijningsregels automatisch af, waardoor kostbare fouten worden voorkomen die zouden resulteren in structureel niet-conforme onderdelen.

Laagkitten en labelen

In de ruimtevaart- en geavanceerde composietproductie moet elke gesneden laag worden geïdentificeerd met het laagnummer, de materiaalpartij, de vezeloriëntatie en de montagepositie. Geïntegreerde markeerfuncties zorgen ervoor dat de snijmachine deze informatie tijdens het snijproces rechtstreeks op elk onderdeel kan afdrukken of markeren, waardoor handmatige etiketteringsfouten worden geëlimineerd en het lay-outproces wordt gestroomlijnd.

Impact in de praktijk: wat Intelligent Nesting oplevert

Materiaalbesparingen

Bij verschillende composiettoepassingen levert intelligent nesten doorgaans de volgende verbeteringen in de materiaalopbrengst op in vergelijking met handmatig snijden:

Opmerking: De werkelijke resultaten zijn afhankelijk van de complexiteit van de onderdeelgeometrie, de materiaalbreedte en de productiemix.

Arbeidsbesparingen

Handmatige patroonmarkering en lay-outplanning is tijdrovend en afhankelijk van de vaardigheden. Intelligent nesten elimineert dit werk volledig:

• Geen handmatige markering : patronen worden rechtstreeks uit digitale bestanden gesneden

• Geen lay-outplanningstijd : de software berekent de optimale lay-outs in seconden of minuten

• Minder afhankelijkheid van de vaardigheden van operators : Minder ervaren operators kunnen consistente resultaten behalen

• Snellere baanwisseling : Nieuwe banen worden digitaal ingesteld in minuten in plaats van uren

Kwaliteit en consistentie

Elke snede volgt dezelfde digitaal geverifieerde lay-out. Er zijn geen variaties tussen operators, geen verkeerd uitgelijnde patronen en geen verkeerd georiënteerde lagen. Deze consistentie is vooral waardevol voor:

• Luchtvaart- en defensieonderdelen die volledige traceerbaarheid vereisen

• Structurele componenten voor de automobielsector met nauwe maattoleranties

• Beschermende uitrusting waarbij de vezeloriëntatie de ballistische prestaties beïnvloedt

Minder herbewerking en uitval

Handmatige snijfouten – verkeerde afmetingen, onjuiste vezeloriëntatie, verkeerd uitgelijnde patronen – genereren afval dat vooral kostbaar is bij dure composietmaterialen. Digitaal nesten met CNC-snijden elimineert deze soorten fouten vrijwel, waardoor de uitvalpercentages voor geometrie- en oriëntatiegerelateerde problemen tot bijna nul worden teruggebracht.

Intelligent nesten in verschillende composietindustrieën

Lucht- en ruimtevaart en autosport

In de lucht- en ruimtevaartindustrie is elke gram materiaal en elke laagoriëntatie van belang. Intelligent nesten helpt fabrikanten van composieten in de lucht- en ruimtevaart:

• Maximaliseer de opbrengst van dure prepregs van ruimtevaartkwaliteit

• Zorg voor strikte naleving van de vezeloriëntatie voor structurele onderdelen

• Genereer volledige traceerbaarheidsgegevens voor elke gesneden laag

• Ondersteun kitting-workflows voor complexe lay-outschema's met meerdere lagen

Ons Modellen van koolstofvezel prepreg-snijmachines zijn speciaal ontworpen voor prepreg-verwerking in de lucht- en ruimtevaart en de autosport, met geïntegreerde nestingsoftware die aan de veeleisende eisen van deze toepassingen voldoet.

Automobiel en transport

Fabrikanten van autocomposietproducten worden geconfronteerd met druk om de kosten te verlagen en tegelijkertijd de kwaliteit bij productievolumes te behouden. Intelligent nesten levert:

• Consistente materiaalopbrengst bij productieruns met grote volumes

• Snelle taakwisseling voor productie van gemengde modellen

• Verminderde afhankelijkheid van bekwame handmatige snijoperators

• Integratie met productiebeheersystemen

Windenergie

Fabrikanten van windturbinebladen gebruiken grote hoeveelheden glasvezel- en koolstofvezelstoffen. Zelfs kleine verbeteringen in de materiaalopbrengst vertalen zich in aanzienlijke kostenbesparingen op de schaal van de bladproductie. Intelligent nesten helpt door:

• Optimalisatie van grootformaat stofindelingen over brede rollen

• Beheer van complexe multi-ply kitting-schema's

• Vermindering van de verspilling van dure koolstofvezelkapmaterialen

Ons Snijmachine voor droge stoffen van glasvezel voor het snijden van glasvezel op groot formaat met geïntegreerde nesting voor windenergietoepassingen.

Marien

Botenbouwers en fabrikanten van maritieme composieten werken met een verscheidenheid aan glasvezelstoffen, koolstofvezelversterkingen en kernmaterialen. Intelligent nesten helpt maritieme fabrikanten:

• Verbeter de opbrengst op brede glasvezelrollen

• Beheer complexe romp- en deklaminaatschema's

• Verminder de verspilling van hoogwaardige koolstofvezelcomponenten

HVAC en isolatie

Voor fabrikanten van fenolkanaalplaten en isolatiepanelen optimaliseert nestingsoftware de paneelindelingen om uitval te minimaliseren en het aantal kanaalsecties dat uit elk paneel wordt gesneden te maximaliseren. De Fenolplaatkanaalsnijmachine en Snijmachine voor glasvezelisolatiepanelen biedt nestmogelijkheden die zijn afgestemd op HVAC-productieworkflows.

Intelligent nesten versus handmatige lay-out: een directe vergelijking

Hoe nestingsoftware te evalueren bij het kopen van een composietsnijmachine

Bij het selecteren van een composiet snijmachine , de kwaliteit en mogelijkheden van de geïntegreerde nestsoftware zijn net zo belangrijk als de mechanische prestaties van het snijsysteem. Dit zijn de belangrijkste vragen die u moet stellen:

Ondersteunt het beperkingen op het gebied van vezeloriëntatie?

Generieke nestsoftware kan mogelijk niet omgaan met composietspecifieke oriëntatievereisten. Bevestig dat de software voor elk onderdeel vezelhoekbeperkingen oplegt.

Welke bestandsformaten accepteert het?

Zorg ervoor dat de software uw bestaande CAD-bestandsformaten (DXF, DWG, AI, PDF, enz.) kan importeren zonder dat u handmatig opnieuw hoeft te tekenen.

Hoe snel verloopt de nestberekening?

Voor productieomgevingen moeten nestberekeningen in seconden tot minuten worden voltooid, niet in uren. Vraag om een ​​demonstratie met uw typische onderdelenmix.

Ondersteunt het het restantbeheer?

De mogelijkheid om restanten op te sporen en te hergebruiken kan 2 tot 5% bijdragen aan de totale materiaalopbrengst van een productiefaciliteit.

Kan het worden geïntegreerd met uw productiebeheersysteem?

Voor grotere operaties maakt integratie met ERP- of MES-systemen geautomatiseerde taakplanning en materiaaltracering mogelijk.

Ondersteunt het laagkitten en labelen?

Voor ruimtevaart en geavanceerde composiettoepassingen, geïntegreerd
